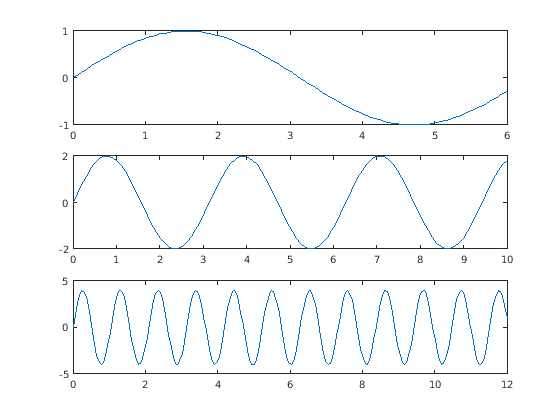

Начиная в R2019b, можно отобразить мозаичное размещение графиков с помощью tiledlayout и nexttile функции. Вызовите tiledlayout функция, чтобы создать мозаичное размещение графика 3 на 1. Вызовите nexttile функция, чтобы создать объекты осей ax1, ax2, and ax3. Затем постройте в каждого, исключает.

tiledlayout(3,1)

% First plot
ax1 = nexttile;
x1 = linspace(0,6);
y1 = sin(x1);
plot(x1,y1)

% Second plot
ax2 = nexttile;
x2 = linspace(0,10);
y2 = 2*sin(2*x2);
plot(x2,y2)

% Third plot
ax3 = nexttile;
x3 = linspace(0,12,200);
y3 = 4*sin(6*x3);
plot(x3,y3)

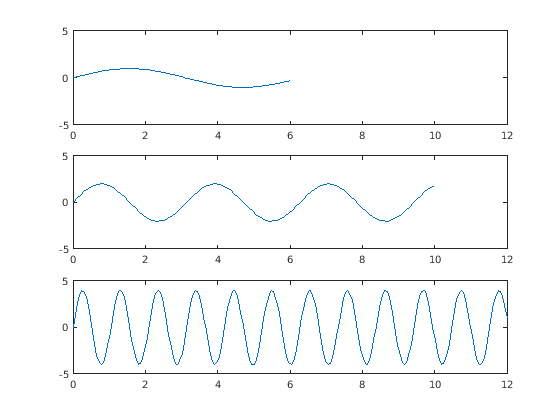

Синхронизируйте ось X и пределы оси Y каждого графика. Обратите внимание на то, что новые пределы осей включают старые пределы.

linkaxes([ax1 ax2 ax3],'xy')

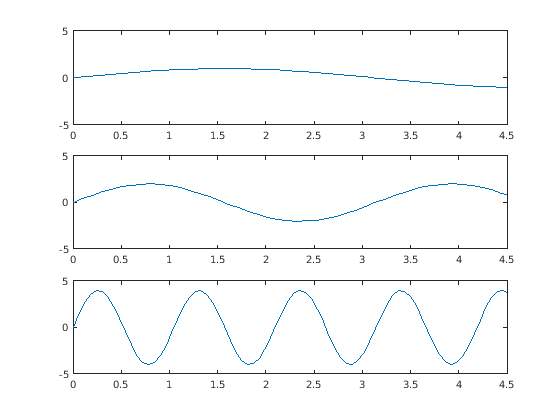

Установите пределы оси X для первого графика. Все оси соединяются, таким образом, пределы оси X во вторых и третьих графиках также изменяются.

ax1.XLim = [0 4.5];

Панорамирование или изменение масштаба в один из графиков отображают ту же область значений данных в других двух графиках.

Чтобы удалить соединение, используйте linkaxes([ax1 ax2 ax3],'off').

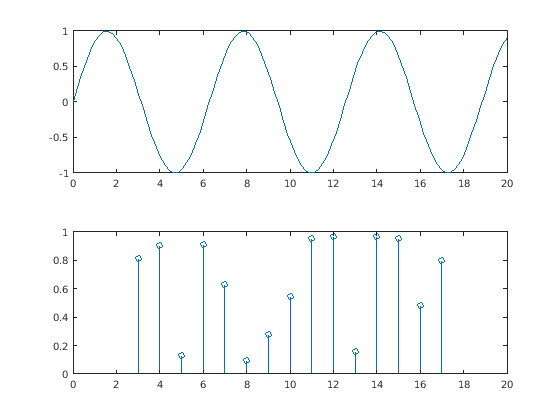

Создайте два графика в 2 1 мозаичном размещении графика. Синхронизируйте пределы оси X путем вызова linkaxes функция.

x1 = linspace(0,20,100);
y1 = sin(x1);
x2 = 3:17;
y2 = rand(1,15);

% Create plots.
t = tiledlayout(2,1);
ax1 = nexttile;
plot(ax1,x1,y1)
ax2 = nexttile;
stem(ax2,x2,y2)

% Link the axes. Add title and labels.
linkaxes([ax1,ax2],'x');

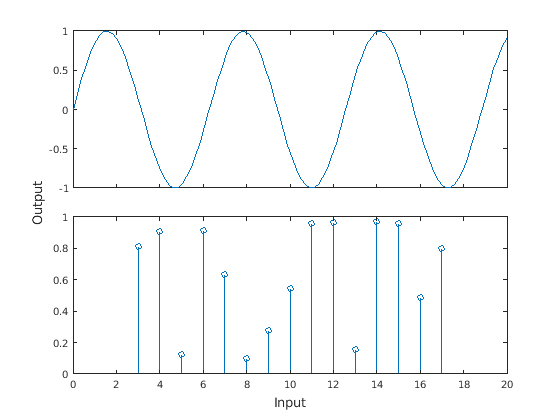

Создайте совместно использованный x-и метки оси Y путем передачи t к xlabel и ylabel функции. Удалите метки в виде галочки оси X из главного графика путем вызова xticklabels функция. Затем минимизируйте пробел между графиками путем установки TileSpacing свойство t к 'compact'.

xlabel(t,'Input')
ylabel(t,'Output')
xticklabels(ax1,{})
t.TileSpacing = 'compact';
