Создайте всплывающую подсказку
Всплывающие подсказки являются маленькими текстовыми полями, которые отображают информацию об отдельных точках данных. По умолчанию всплывающие подсказки показывают координаты точки данных.
В интерактивном режиме создайте всплывающие подсказки путем нажатия на точки данных в графике, например, линейные графики и графики рассеивания. Можно также создать всплывающие подсказки с помощью datatip функция.
datatip( создает всплывающую подсказку на первой нанесенной на график точке данных заданного графика, такого как линейный график или график рассеивания.target)
datatip(___,Name,Value) задает свойства с помощью одного или нескольких аргументов пары "имя-значение". Задайте пары "имя-значение" после всех других аргументов.
dt = datatip(___) возвращает DataTip объект. Можно задать любую из комбинаций входных аргументов в предыдущих синтаксисах. Этот синтаксис полезен для управления свойствами всплывающей подсказки.
DataIndex — Индекс отображенных на графике данныхИндекс отображенных на графике данных, заданных как положительное целое число.
Например, отображенные на графике данные 2D объекта на наборе Осей декартовой системы координат содержатся в своем XData и YData свойства. Когда вы задаете DataIndex из всплывающей подсказки MATLAB® располагает всплывающую подсказку на график путем индексации в XData и YData.
Когда вы создадите всплывающую подсказку с помощью этого свойства, не задавайте xY, или z аргументы.
Пример: datatip(chart,'DataIndex',3) создает всплывающую подсказку в третьей нанесенной на график точке данных.
SnapToDataVertex — Отобразитесь в самой близкой точке данных'on' (значение по умолчанию) | 'off'Отобразитесь в самой близкой точке данных, заданной как одно из этих значений:
'on' – Отобразите всплывающую подсказку в самой близкой точке данных.
'off' – Отобразите всплывающую подсказку в самом близком заданном местоположении на графике, даже если это между точками данных.
InterpolationFactor — Возместите от DataIndexВозместите от DataIndex, заданный как скаляр. Используйте это свойство создать всплывающие подсказки между смежными точками данных на Line объект установкой SnapToDataVertex к 'off' и InterpolationFactor к скаляру между 0 и 1.
Например, создайте всплывающую подсказку на полпути между смежными точками данных на линии путем определения InterpolationFactor как 0,5.
x = 1:4; y = 2.*x; p = plot(x,y,'-*'); dt = datatip(p,'DataIndex',2, ... 'Location','southeast', ... 'SnapToDataVertex','off', ... 'InterpolationFactor',0.5);
InterpolationFactor не поддержан для всплывающих подсказок на всех типах объектов.
Location местоположение 'northeast' | 'northwest' | 'southeast' | 'southwest'Местоположение относительно точки данных, заданной как одно из этих значений:
| Значение | Описание | Внешний вид |
|---|---|---|
'northeast' | Верхний правый угол точки данных |  |
'northwest' | Верхний левый угол точки данных |  |
'southeast' | Нижний правый угол точки данных |  |
'southwest' | Нижний левый угол точки данных |  |
Пример: dt.Location = 'southwest';
LocationMode — Режим выбора для Location'auto' (значение по умолчанию) | 'manual'Режим выбора для Location значение свойства, заданное как одно из этих значений:
'auto' – datatip функционируйте автоматически выбирает местоположение.
'manual' – Если вы устанавливаете Location свойство, LocationMode свойство автоматически превращается в 'manual'.
Content — Содержимое всплывающей подсказкиЭто свойство доступно только для чтения.
Содержимое всплывающей подсказки, заданное как массив ячеек. По умолчанию содержимое всплывающей подсказки является 2 1 массивом ячеек для советов 2D данных или массивом ячеек 3 на 1 для 3-D всплывающих подсказок.
Чтобы добавить дополнительные строки в содержимое всплывающей подсказки, используйте dataTipTextRow.
FontNameMode — Режим выбора для FontName'auto' (значение по умолчанию) | 'manual'Режим выбора для FontName свойство, заданное как одно из этих значений:
'auto' – Используйте то же значение в качестве FontName свойство для DataTipTemplate объект сопоставил с графиком, который содержит всплывающую подсказку.
'manual' – Если вы устанавливаете FontName свойство, FontNameMode свойство автоматически превращается в 'manual'.
FontSize 'FontSize' Размер шрифта, заданный как скалярное значение, больше, чем нуль в модулях точки. Одна точка равняется 1/72 дюйм.
FontSizeMode — Режим выбора для размера шрифта'auto' (значение по умолчанию) | 'manual'Режим выбора для размера шрифта, заданного как одно из этих значений:
'auto' – Используйте то же значение в качестве FontSize свойство для DataTipTemplate объект сопоставил с графиком, который содержит всплывающую подсказку.
'manual' – Если вы устанавливаете FontSize свойство, FontSizeMode свойство автоматически превращается в 'manual'.
FontAngleMode — Режим выбора для FontAngle'auto' (значение по умолчанию) | 'manual'Режим выбора для FontAngle свойство, заданное как одно из этих значений:
'auto' – Используйте то же значение в качестве FontAngle свойство для DataTipTemplate объект сопоставил с графиком, который содержит всплывающую подсказку.
'manual' – Если вы устанавливаете FontAngle свойство, FontAngleMode свойство автоматически превращается в 'manual'.
Интерпретация текстовых символов, заданных как одно из этих значений:
'tex' — Интерпретируйте символы с помощью подмножества разметки TeX.
'latex' — Интерпретируйте символы, использующие разметку LATEX.
'none' — Отобразите буквенные символы.
По умолчанию MATLAB поддерживает подмножество разметки TeX. Используйте синтаксис TeX, чтобы добавить верхние индексы и индексы, изменить тип шрифта и окрасить и включать специальные символы в текст.
Модификаторы остаются в силе до конца текста. Верхние индексы и индексы являются исключением, потому что они изменяют только следующий символ или символы в фигурных скобках. Когда вы устанавливаете Interpreter свойство к 'tex', поддерживаемые модификаторы следующие.
| Модификатор | Описание | Пример |
|---|---|---|
^{ } | Верхний индекс | 'text^{superscript}' |
_{ } | Индекс | 'text_{subscript}' |
\bf | Bold font | '\bf text' |
\it | Курсивный шрифт | '\it text' |
\sl | Наклонный шрифт (обычно то же самое как курсивный шрифт) | '\sl text' |
\rm | Обычный шрифт | '\rm text' |
| Название шрифта — Замена | '\fontname{Courier} text' |
| Размер шрифта — Замена | '\fontsize{15} text' |
| Цвет шрифта — Замена red, green, yellowПурпурный, blue, black, whiteсерый, darkGreen, orange, или lightBlue. | '\color{magenta} text' |
\color[rgb]{specifier} | Цвет пользовательского шрифта — Замена | '\color[rgb]{0,0.5,0.5} text' |
Эта таблица приводит поддерживаемые специальные символы с Interpreter набор свойств к 'tex'.
| Последовательность символов | Символ | Последовательность символов | Символ | Последовательность символов | Символ |
|---|---|---|---|---|---|
| α |
| υ |
| ~ |
| ∠ |
|
|
| ≤ |
|
|
| χ |
| ∞ |
| β |
| ψ |
| ♣ |
| γ |
| ω |
| ♦ |
| δ |
| Γ |
| ♥ |
| ϵ |
| Δ |
| ♠ |
| ζ |
| Θ |
| ↔ |
| η |
| Λ |
| ← |
| θ |
| Ξ |
| ⇐ |
| ϑ |
| Π |
| ↑ |
| ι |
| Σ |
| → |
| κ |
| ϒ |
| ⇒ |
| λ |
| Φ |
| ↓ |
| µ |
| Ψ |
| º |
| ν |
| Ω |
| ± |
| ξ |
| ∀ |
| ≥ |
| π |
| ∃ |
| ∝ |
| ρ |
| ∍ |
| ∂ |
| σ |
| ≅ |
| • |
| ς |
| ≈ |
| ÷ |
| τ |
| ℜ |
| ≠ |
| ≡ |
| ⊕ |
| ℵ |
| ℑ |
| ∪ |
| ℘ |
| ⊗ |
| ⊆ |
| ∅ |
| ∩ |
| ∈ |
| ⊇ |
| ⊃ |
| ⌈ |
| ⊂ |
| ∫ |
| · |
| ο |
| ⌋ |
| ¬ |
| ∇ |
| ⌊ |
| x |
| ... |
| ⊥ |
| √ |
| ´ |
| ∧ |
| ϖ | \0 | ∅ |
| ⌉ |
| 〉 |
| | |
| ∨ |
| 〈 |
| © |
Чтобы использовать разметку LATEX, установите Interpreter свойство к 'latex'. Используйте долларовые символы вокруг текста, например, используйте '$\int_1^{20} x^2 dx$' для встроенного режима или '$$\int_1^{20} x^2 dx$$' для режима отображения.
Отображаемый текст использует стиль шрифта LATEX по умолчанию. FontNameFontWeight , и FontAngle свойства не оказывают влияние. Чтобы изменить стиль шрифта, используйте разметку LATEX.
Максимальный размер текста, который можно использовать с интерпретатором LATEX, является 1 200 символами. Для многострочного текста это уменьшает приблизительно на 10 символов на строку.
Для получения дополнительной информации о системе LATEX, смотрите веб-сайт Проекта LATEX по https://www.latex-project.org/.
InterpreterMode — Режим выбора для Interpreter'auto' (значение по умолчанию) | 'manual'Режим выбора для Interpreter свойство, заданное как одно из этих значений:
'auto' — Используйте то же значение в качестве Interpreter свойство для DataTipTemplate объект сопоставил с графиком, который содержит всплывающую подсказку.
'manual' — Если вы устанавливаете Interpreter свойство, InterpreterMode свойство автоматически превращается в 'manual'.
X — Положение вдоль оси XПоложение вдоль x - ось, заданная как скаляр с помощью тех же модулей в качестве данных.
Y — Положение вдоль оси YПоложение вдоль y - ось, заданная как скаляр с помощью тех же модулей в качестве данных.
Z — Положение вдоль оси zПоложение вдоль z - ось, заданная как скаляр с помощью тех же модулей в качестве данных.
R — РадиусРадиус, заданный как скаляр с помощью тех же модулей в качестве данных.
Это свойство применяется только к всплывающим подсказкам на графиках в полярной системе координат.
Theta \angleУгол, заданный как скаляр в градусах.
Это свойство применяется только к всплывающим подсказкам на графиках в полярной системе координат.
Latitude — ШиротаШирота, заданная как скаляр в градусах.
Это свойство применяется только к всплывающим подсказкам на географических графиках.
Longitude — ДолготаДолгота, заданная как скаляр в градусах.
Это свойство применяется только к всплывающим подсказкам на географических графиках.
UIContextMenu — Контекстное менюContextMenu объект (значение по умолчанию)Контекстное меню, заданное как ContextMenu объект, который предоставляет возможности всплывающей подсказки. Вы не можете задать это свойство.
Parent — Родительский элементDataTipTemplate свойствоРодительский элемент, заданный как объект с DataTipTemplate свойство. Примеры объектов с шаблоном всплывающей подсказки включают LineГистограммаповерхность, и FunctionLine объекты. Переместите всплывающую подсказку в другой объект путем установки этого свойства.
Type — Тип графического объекта'datatip'Это свойство доступно только для чтения.
Тип графического объекта, возвращенного как 'datatip'. Используйте это свойство найти все объекты данного типа в иерархии графического вывода, например, при поиске типа с помощью findobj.

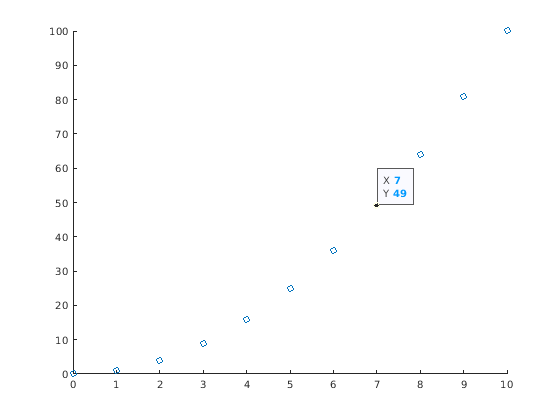

Отобразите данные на графике по диаграмме поля точек и возвратите Scatter объект. Затем создайте всплывающую подсказку в конкретной точке данных путем определения x-и y-координат.
x = linspace(0,10,11); y = x.^2; sc = scatter(x,y); dt = datatip(sc,7,49);

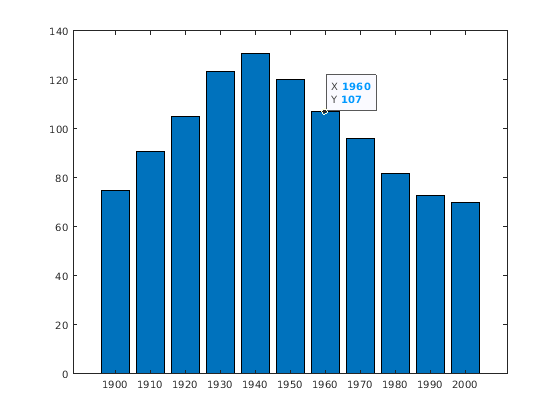

Отобразите данные на графике по столбчатой диаграмме и возвратите Bar объект. Затем создайте всплывающую подсказку на седьмой панели путем определения DataIndex аргумент пары "имя-значение".
x = 1900:10:2000;
y = [75 91 105 123.5 131 120 107 96 82 73 70];
b = bar(x,y);
dt = datatip(b,'DataIndex',7);

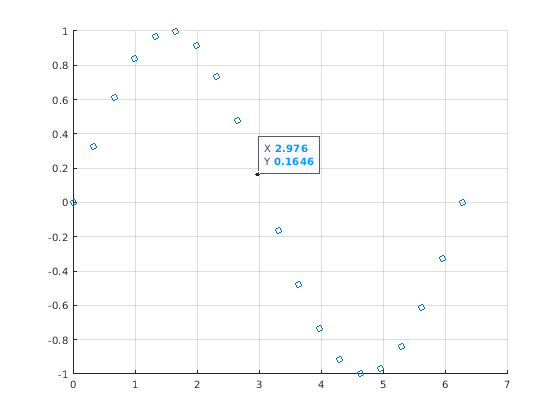

Отобразите данные на графике по диаграмме поля точек и возвратите Scatter объект. Создайте всплывающую подсказку в точке данных около (3,0) путем определения x = 3 и y = 0 как аппроксимированные координаты. Когда вы создаете всплывающую подсказку с помощью аппроксимированных координат, всплывающая подсказка появляется в самой близкой точке данных.
x = linspace(0,2*pi,20);
y = sin(x);
sc = scatter(x,y);
grid on;
dt = datatip(sc,3,0);
Отобразите данные на графике и возвратите Line объект. Покажите маркер в каждой нанесенной на график точке данных. Затем создайте всплывающую подсказку между двумя точками данных путем определения x-и y-координат для всплывающей подсказки и определения SnapToDataVertex аргумент пары "имя-значение" как 'off'.
x = linspace(1,10,10); y = 2.*x; p = plot(x,y,'-*'); dt = datatip(p,3.5,7,'SnapToDataVertex','off');
В интерактивном режиме создайте всплывающие подсказки путем нажатия на точки данных в графике. Чтобы присвоить в интерактивном режиме созданные всплывающие подсказки переменной, используйте findobj функция.
dt = findobj(chart,'Type','datatip');
Чтобы удалить всплывающие подсказки, используйте delete функция.
delete(dt);
