Синтаксис

Описание

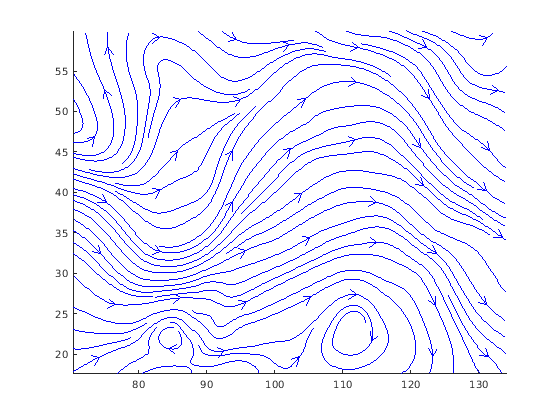

streamslice(X,Y,Z,U,V,W,startx,starty,startz) чертит хорошо распределенные потоки (со стрелками направления) из векторных данных UVW на оси выровненный x-, y-, z-плоскости в точках в векторах startx, starty, startz.

Массивы XY, и Z, которые задают координаты для UV, и W, должно быть монотонным, но не должны быть расположенными равными интервалами. XY, и Z должен иметь то же число элементов, как будто произведенный meshgridUVW должен быть m n p массивами объема.

Не принимайте, что поток параллелен плоскости разбиения. Например, в потоковом срезе в постоянном z, z компонент векторного поля W проигнорирован, когда вы вычисляете потоки для той плоскости.

Потоковые срезы полезны для определения, где запустить потоки, потоковые трубы и потоковые ленты.

streamslice(U,V,W,startx,starty,startz) принимает XY, и Z определяются выражением

[X,Y,Z] = meshgrid(1:n,1:m,1:p)

где [m,n,p] = size(U).

streamslice(X,Y,U,V) чертит хорошо распределенные потоки (со стрелками направления) из векторных данных об объеме UV.

Массивы X и Y, которые задают координаты для U и V, должно быть монотонным, но не должны быть расположенными равными интервалами. X и Y должен иметь то же число элементов, как будто произведенный meshgrid.

streamslice(U,V) принимает XY, и Z определяются выражением

[X,Y,Z] = meshgrid(1:n,1:m,1:p)

где [m,n,p] = size(U).

streamslice(...,density) изменяет автоматический интервал потоков. density должен быть больше 0. Значением по умолчанию является 1; более высокие значения производят больше потоков на каждой плоскости. Например, 2 производит приблизительно вдвое больше потоков, в то время как 0.5 производит приблизительно вдвое меньше.

streamslice(...,'arrowsmode') определяет, присутствуют ли стрелки направления или нет. arrowmode может быть

streamslice(...,'method') задает метод интерполяции использовать. method может быть

Смотрите interp3 для получения дополнительной информации о методах интерполяции.

streamslice(axes_handle,...) графики в объект осей с указателем axes_handle вместо в объект текущей системы координат (gca).

h = streamslice(...) возвращает вектор указателей на созданные объекты линии.

[vertices arrowvertices] = streamslice(...) возвращает два массива ячеек вершин для рисования потоков и стрел. Можно передать эти значения любой из функций рисования потока (streamlinestreamribbonstreamtube).

Расширенные возможности

Смотрите также

contourslice | interp2 | interp3 | meshgrid | slice | streamline | streamribbon | streamtube | volumebounds
