featureEdges
Обработайте резкий край триангуляции
Синтаксис
Описание
F = featureEdges( возвращает ребра функции в 2D триангуляции согласно углу TR,theta)theta. Эта функция обычно используется, чтобы извлечь резкий край в поверхностном сетчатом графике.
Примеры
Поверхностные ребра функции
Найдите и постройте ребра функции поверхности.
Создайте 2D Триангуляцию Делоне.
x = [0 0 0 0 0 3 3 3 3 3 3 6 6 6 6 6 9 9 9 9 9 9]'; y = [0 2 4 6 8 0 1 3 5 7 8 0 2 4 6 8 0 1 3 5 7 8]'; DT = delaunayTriangulation(x,y); T = DT.ConnectivityList;

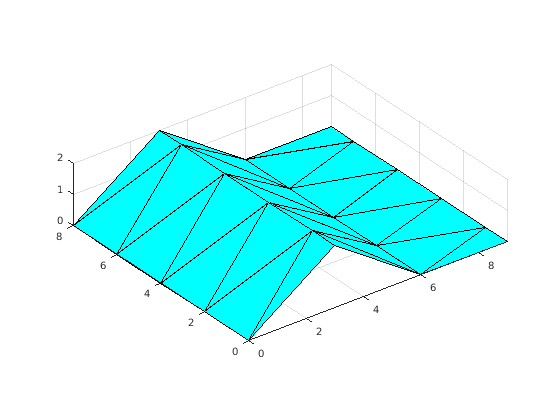

Добавьте вертикальные изменения в триангуляцию, чтобы создать поверхность и построить поверхность.
z = [0 0 0 0 0 2 2 2 2 2 2 0 0 0 0 0 0 0 0 0 0 0]'; trisurf(T,x,y,z,'FaceColor','cyan') axis equal
Создайте новую триангуляцию на поднятой поверхности, и вычислите и постройте ее ребра функции с помощью угла фильтра .
TR = triangulation(T,x,y,z); F = featureEdges(TR,pi/6)'; plot3(x(F),y(F),z(F),'k','LineWidth',1.5); axis equal
