incenter

Центр вписанной окружности элементов триангуляции

свернуть все на странице

Синтаксис

C = incenter(TR)
C = incenter(TR,ID)
[C,r] = incenter(___)

Описание

пример

C = incenter(TR) возвращает координаты центров вписанной окружности каждого треугольника или четырехгранника в триангуляции TR.

пример

C = incenter(TR,ID) возвращает координаты центра вписанной окружности каждого треугольника или четырехгранника, заданного ID. Идентификационные номера треугольников или тетраэдров в TR соответствующие номера строк свойства TR.ConnectivityList.

пример

[C,r] = incenter(___) также возвращает радиусы нанесенных кругов или сфер.

Примеры

свернуть все

Скрипт Open Live Script

Создайте 2D Триангуляцию Делоне.

x = [0 1 1 0 0.5]';
y = [0 0 1 1 0.5]';
TR = delaunayTriangulation(x,y);

Вычислите центры вписанной окружности треугольников.

C = incenter(TR);

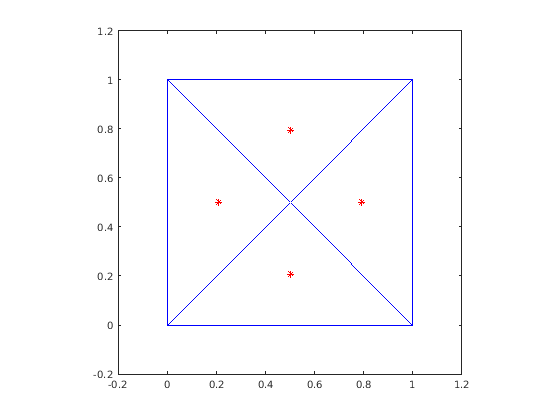

Постройте треугольники и центры вписанной окружности.

triplot(TR)
axis equal
axis([-0.2 1.2 -0.2 1.2])
hold on
plot(C(:,1),C(:,2),'*r')

Скрипт Open Live Script

Загрузите 3-D триангуляцию.

load tetmesh

Вычислите координаты центра вписанной окружности первых пяти тетраэдров в триангуляции, в дополнение к радиусам их вписанных сфер.

TR = triangulation(tet,X);
[C,r] = incenter(TR,[1:5]')
C = 5×3

   -6.1083  -31.0234    8.1439
   -2.1439  -31.0283    5.8742
   -1.9555  -31.9463    7.4112
   -4.3019  -30.8460   10.5169
   -3.1596  -29.3642    6.1851


r = 5×1

    0.7528
    0.9125
    0.8430
    0.6997
    0.7558

Входные параметры

свернуть все

Представление триангуляции, заданное как скалярный triangulation или delaunayTriangulation объект.

Типы данных: triangulation | delaunayTriangulation

Треугольник или идентификаторы четырехгранника, заданные как скаляр или вектор-столбец, элементы которого каждый соответствует одному треугольнику или четырехграннику в объекте триангуляции. Идентификационный номер каждого треугольника или четырехгранника является соответствующим номером строки ConnectivityList свойство.

Типы данных: double

Выходные аргументы

свернуть все

Центры вписанной окружности, возвращенные как матрица, строки которой содержат координаты центра вписанной окружности.

Типы данных: double

Радиусы нанесенных кругов или сфер, возвращенных как вектор.

Типы данных: double

Смотрите также

| |

Введенный в R2013a
