В настоящее время таблица крутящего момента функции, T, таблица множителя КПД воздушного топливного отношения, F_A, и угловая таблица множителя КПД искры, F_SPK, не заполнена.
Чтобы создать настройки заливки для этих трех таблиц, в CAGE, нажимают
процесс Feature. Чтобы задать настройки заливки, используйте Мастер Заливки Функции.
В данном примере, чтобы заполнить функцию так, чтобы таблица крутящего момента, T, представляла крутящий момент в установившихся условиях работы механизма, калибруют таблицы в этом порядке.
Заполните порядок | Таблица | Заполните описание |
|---|---|---|
1 | Закрутите, T | Оптимизируйте вокруг условий, которые поставляют максимальный момент привода (MBT):
|
2 | Spark, F_SPK | Настройте крутящий момент для более низких углов искры путем оптимизации угла искры дельты, delta_S:
|
3 | AFR, F_A | Настройте крутящий момент для различного AFRs путем оптимизации AFR:
|
Выберите Feature> New Fill Setting.
Для границ примите значения по умолчанию Мастера Заливки Функции. Нажмите Next.

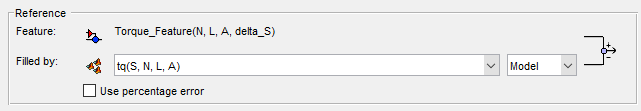

Для настроенного, набора Filled by к tq(s, N, L, A). Примите источник входных данных по умолчанию и настройки сглаживания. Нажмите Next.

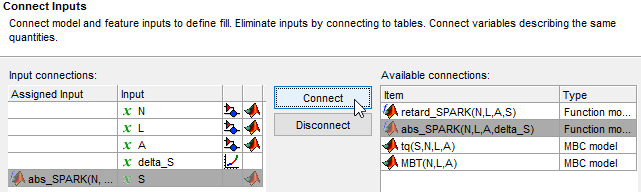

Вход Connect S к модели функции abs_SPARK. Нажмите Connect, затем Next.

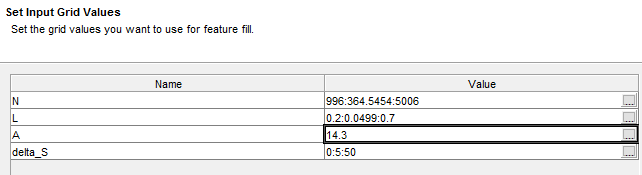

Устанавливать входные значения сетки для:
N и L, примите значения по умолчанию.
delta_S, выберите Initialize from Normalizer. В диалоговом окне Select Normalizer примите значения по умолчанию и нажмите OK.
A, установите значение к 14.3
Подтвердите эти входные значения сетки. Нажмите Finish.

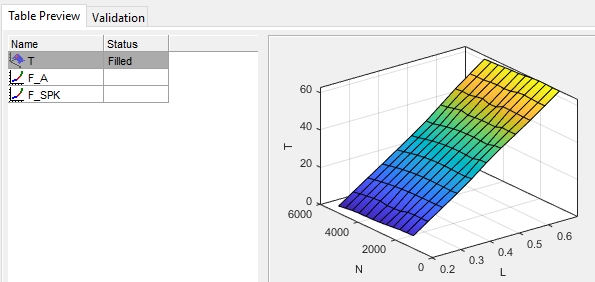

Просмотрите таблицу, заполняющую прогресс. После того, как заполнение завершается во вкладке Table Preview, просмотрите заполненную таблицу крутящего момента, T.
Выберите Feature> New Fill Setting.

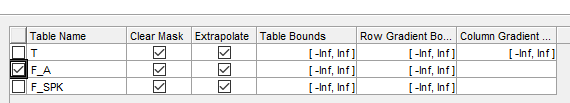

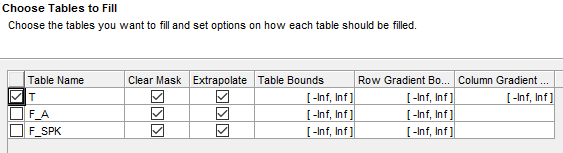

Для границ таблица набора ограничивает в [0,1]. Установите границы градиента строки в [-Inf,0]. Нажмите Next.
Для настроенного, набора Filled by к tq(s, N, L, A). Примите источник входных данных по умолчанию и настройки сглаживания. Нажмите Next.
Вход Connect S к модели функции abs_SPARK. Нажмите Connect, затем Next.
Устанавливать входные значения сетки для:
NL, и delta_S, выберите Initialize from Normalizer. В диалоговом окне Select Normalizer примите значения по умолчанию и нажмите OK.
A, установите значение к 14.3
Подтвердите эти входные значения сетки. Нажмите Finish.

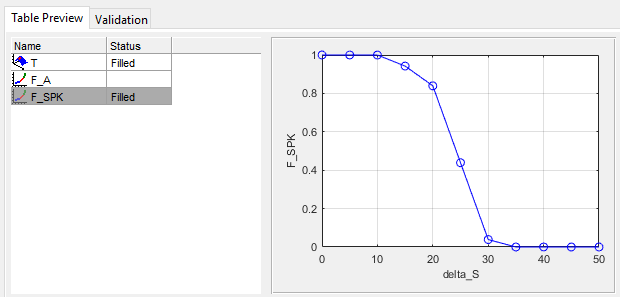

Просмотрите таблицу, заполняющую прогресс. После того, как заполнение завершается во вкладке Table Preview, просмотрите заполненную таблицу крутящего момента, F_SPK.
Выберите Feature> New Fill Setting.
Для границ примите значения по умолчанию Мастера Заливки Функции. Нажмите Next.
Для настроенного, набора Filled by к tq(s, N, L, A). Примите источник входных данных по умолчанию и настройки сглаживания. Нажмите Next.
Вход Connect S к модели функции abs_SPARK. Нажмите Connect, затем Next.

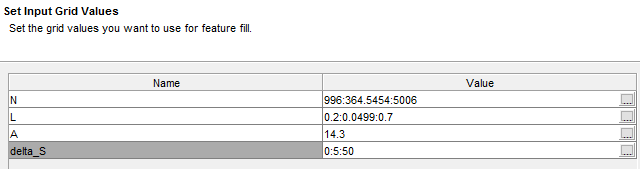

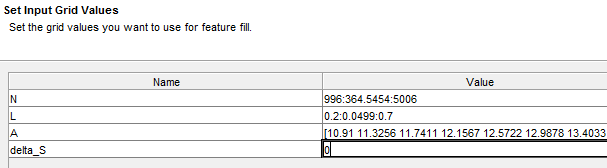

Устанавливать входные значения сетки для:
N и L, выберите Initialize from Normalizer. В диалоговом окне Select Normalizer примите значения по умолчанию и нажмите OK.
A, примите значения по умолчанию
delta_S, установите значение к 0
Подтвердите эти входные значения сетки. Нажмите Finish.

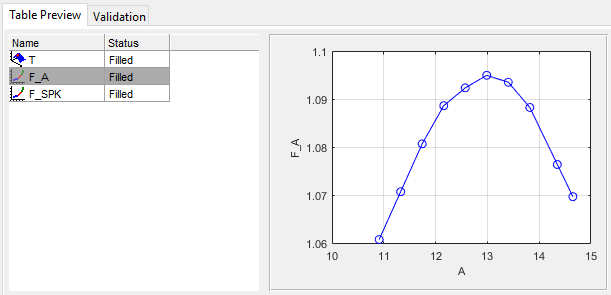

Просмотрите таблицу, заполняющую прогресс. После того, как заполнение завершается во вкладке Table Preview, просмотрите заполненную таблицу крутящего момента, F_A.

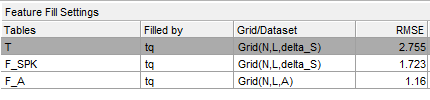

Чтобы просмотреть результаты заливки функции, просмотрите панель Feature Fill Settings. В этом примере функция заполнила таблицы в этом порядке: T, F_SPK, F_A. Рассмотрите значения среднеквадратичной ошибки (RMSE) для каждой из табличных заливок.
