Калибровочный процесс функции калибрует алгебраический набор интерполяционных таблиц или стратегию, путем сравнения таблиц с моделью.
В этом примере вы создаете функцию и импортируете стратегию из файла модели Simulink®. Стратегия представляет крутящий момент как продукт трех интерполяционных таблиц:
Загрузка скорости
Отношение воздуха к топливу (AFR)
Угол Spark
В командной строке откройте браузер CAGE.
cage
Чтобы импортировать стратегию, выберите File> Import> Strategy. Перейдите к matlab\toolbox\mbc\mbctraining. Откройте torqueFeature файл модели.

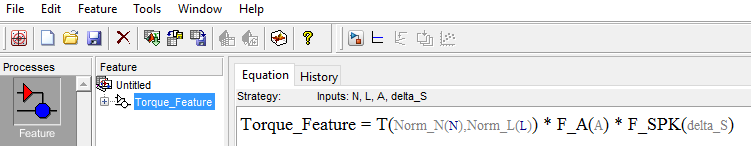

В CAGE, на вкладке Equation, рассматривают Torque_Feature функция проанализирована от Simulink как выход алгебраического уравнения таблиц.
Чтобы просмотреть стратегию, выберите Feature> Edit Strategy.

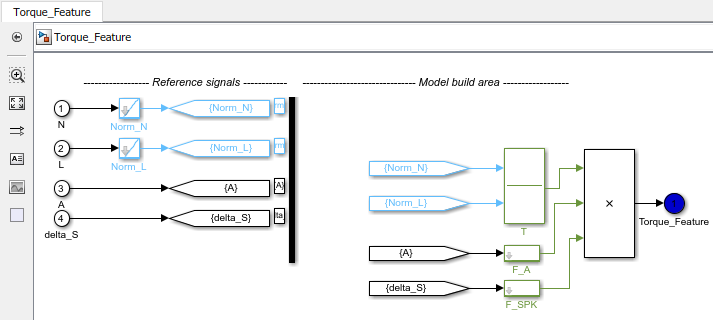

Открытые окна Simulink, отображая Torque_Feature стратегия и библиотеки CAGE.
Закройте окна Simulink.

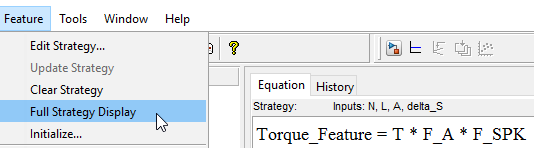

Чтобы просмотреть упрощенное выражение функции, очистите Feature> Full Strategy Display.

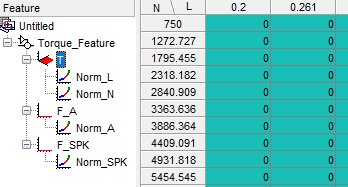

Щелкните плюс рядом с Torque_Feature расширять дерево Функции и наблюдать таблицы, составленные путем импорта стратегии.
|
|
