Синтезатор частоты с модулятором сигмы дельты основывал дробную архитектуру PLL N
Mixed-Signal Blockset / PLL / Архитектура

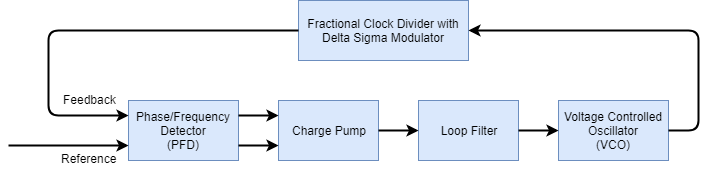

Эталонная архитектура Fractional N PLL with Delta Sigma Modulator использует блок Fractional Clock Divider with DSM в качестве делителя частоты в системе PLL. Делитель частоты делит частоту выходного сигнала VCO дробным значением с помощью метода модуляции сигмы дельты, чтобы сделать его сопоставимым с частотой сигнала ссылки PFD.
Enable increased buffer size — Включите увеличенный buffer sizeВыберите, чтобы включить увеличенный buffer size во время симуляции. Это увеличивает buffer size всех базовых блоков в модели PLL, которые принадлежат Mixed-Signal Blockset™/PLL/Building библиотека Blocks Simulink®. Базовыми блоками является PFD, Charge Pump, Loop Filter, VCO и Fractional Clock Divider with DSM. По умолчанию эта опция является невыбранной.
Buffer size for loop filter — Фильтр цикла for Buffer sizeBuffer size для контурного фильтра, заданного как положительный целочисленный скаляр. Это определяет номер дополнительных буферных выборок, доступных во время симуляции к подсистеме Шага расчета Преобразования в контурном фильтре.
Выбор различного решателя симуляции или выборка стратегий могут измениться, количество входных выборок должно было произвести точную выходную выборку. Установите Buffer size for loop filter на достаточно большое значение так, чтобы входной буфер содержал все входные требуемые выборки.
Этот параметр только доступен, когда опция Enable increased buffer size выбрана.
Использование get_param(gcb,'NBufferFilter') просмотреть текущее значение Buffer size for loop filter.
Использование set_param(gcb,'NBufferFilter',value) установить Buffer size for loop filter на определенное значение.
Buffer size for PFD, charge pump, VCO, prescaler — Buffer size для PFD, заряжайте насос, VCO и делитель частотыBuffer size для PFD, заряжайте насос, VCO и делитель частоты, заданный как положительный целочисленный скаляр. Это устанавливает buffer size PFD, Charge Pump, VCO и блоков Fractional Clock Divider with DSM в модели PLL.
Выбор различного решателя симуляции или выборка стратегий могут измениться, количество входных выборок должно было произвести точную выходную выборку. Установите Buffer size for PFD, charge pump, VCO, prescaler на достаточно большое значение так, чтобы входной буфер содержал все входные требуемые выборки.
Этот параметр только доступен, когда опция Enable increased buffer size выбрана.
Использование get_param(gcb,'NBuffer') просмотреть текущее значение Buffer size for PFD, charge pump, VCO, prescaler.
Использование set_param(gcb,'NBuffer',value) установить Buffer size for PFD, charge pump, VCO, prescaler на определенное значение.
Deadband compensation (s) — Задержка, добавленная для активного выхода около, обнуляет возмещенную фазу40e-12 (значение по умолчанию) | положительный действительный скалярЗадержка, добавленная для активного выхода около, обнуляет смещение фазы, заданное как положительный действительный скаляр в секундах. Мертвая зона является полосой смещения фазы около нулевого смещения фазы, для которого PFD выход незначителен.
Использование get_param(gcb,'DeadbandCompensation') просмотреть текущее значение Deadband compensation (s).
Использование set_param(gcb,'DeadbandCompensation',value) установить Deadband compensation (s) на определенное значение.
Типы данных: double
Enable impairments — Нарушения схемы сложения к симуляцииВыберите к нарушениям схемы сложения, таким как повышение/время спада и задержка распространения с симуляцией. По умолчанию эта опция является невыбранной.
Output step size calculation — Определите, как выходной размер шага вычисляетсяDefault (значение по умолчанию) | AdvancedОпределите, как выходной размер шага вычисляется:
Выберите Default вычислить выходной размер шага от повышения/времени спада. Выведите размер шага (ΔT), дают
.
Выберите Advanced вычислить выходной размер шага от максимальной частоты интереса. Выведите размер шага (ΔT), дают
.
Чтобы включить этот параметр, выберите Enable Impairments во вкладке PFD.
Maximum frequency of interest (Hz) — Максимальная частота интереса при выходе10e9 (значение по умолчанию) | положительный действительный скалярМаксимальная частота интереса при выходе, заданном как положительный действительный скаляр в Гц.
Чтобы включить этот параметр, выберите Enable Impairments во вкладке PFD и выберите Advanced for Output step size calculation.
Использование get_param(gcb,'MaxFreqInterest') просмотреть текущее значение Maximum frequency of interest (Hz).
Использование set_param(gcb,'MaxFreqInterest',value) установить Maximum frequency of interest (Hz) на определенное значение.
Типы данных: double
Rise/fall time (s) — 20%-й - 80% повышение/время спада для выходного порта PFD3e-11 (значение по умолчанию) | положительный действительный скаляр20%-й - 80% повышение/время спада для выходного порта PFD, заданного как положительный действительный скаляр в секундах.
Чтобы включить этот параметр, выберите Enable Impairments во вкладке PFD.
Использование get_param(gcb,'RiseFallTime') просмотреть текущее значение Rise/fall time (s).
Использование set_param(gcb,'RiseFallTime',value) установить Rise/fall time (s) на определенное значение.
Типы данных: double
Propagation Delay (s) — Задержитесь от входного порта до выходного порта PFD50e-12 (значение по умолчанию) | положительный действительный скалярЗадержитесь от входного порта до выходного порта PFD, заданного как положительный действительный скаляр в секундах.
Чтобы включить этот параметр, выберите Enable Impairments во вкладке PFD.
Использование get_param(gcb,'PropDelay') просмотреть текущее значение Propagation Delay (s).
Использование set_param(gcb,'PropDelay',value) установить Propagation Delay (s) на определенное значение.
Типы данных: double
Output current (A) — Текущая проектная мощность1e-6 (значение по умолчанию) | положительный действительный скалярВеличина полного масштаба проектной мощности, текущей, заданной как положительный действительный скаляр в амперах. Этот параметр также сообщается как Charge pump current во вкладке Loop Filter и используется, чтобы автоматически вычислить значения компонента фильтра контурного фильтра.
Использование get_param(gcb,'OutputCurrent') просмотреть текущее значение Output current (A).
Использование set_param(gcb,'OutputCurrent',value) установить Output current (A) на определенное значение.
Типы данных: double
Input threshold (V) — Порог переключения логики во входных портахПорог переключения логики во входных портах, заданных как действительный скаляр в вольтах.
Использование get_param(gcb,'InputThreshold') просмотреть текущее значение Input threshold (V).
Использование set_param(gcb,'InputThreshold',value) установить Input threshold (V) на определенное значение.
Типы данных: double
Enable current impairments — Добавьте текущие нарушения в симуляциюВыберите, чтобы добавить текущие нарушения, такие как текущая неустойчивость и утечка, текущая к симуляции. По умолчанию эта опция является невыбранной.
Current imbalance (A) — Различие между полным масштабом положительный и отрицательный ток1e-7 (значение по умолчанию) | положительный действительный скалярРазличие между полным масштабом положительный и отрицательный ток, заданный как положительный действительный скаляр в амперах.
Чтобы включить этот параметр, выберите Enable current impairments во вкладке Charge pump.
Использование get_param(gcb,'CurrentImbalance') просмотреть текущее значение Current imbalance (A).
Использование set_param(gcb,'CurrentImbalance',value) установить Current imbalance (A) на определенное значение.
Типы данных: double
Leakage current (A) — Выведите текущий без любого входа1e-8 (значение по умолчанию) | неотрицательный действительный скалярВыведите текущий, когда оба входных параметров будут в логическом нуле, заданном как неотрицательный действительный скаляр в амперах.
Чтобы включить этот параметр, выберите Enable current impairments во вкладке Charge pump.
Использование get_param(gcb,'LeakageCurrent') просмотреть текущее значение Leakage current (A).
Использование set_param(gcb,'LeakageCurrent',value) установить Leakage current (A) на определенное значение.
Типы данных: double
Enable timing impairments — Добавьте нарушения синхронизации в симуляциюВыберите, чтобы добавить нарушения синхронизации, такие как повышение/время спада и задержка распространения с симуляцией. По умолчанию эта опция является невыбранной.
Output step size calculation — Определите, как выходной размер шага вычисляетсяDefault (значение по умолчанию) | AdvancedОпределите, как выходной размер шага вычисляется:
Выберите Default вычислить выходной размер шага от повышения/времени спада. Выведите размер шага (ΔT), дают.
Выберите Advanced вычислить выходной размер шага от максимальной частоты интереса. Выведите размер шага (ΔT), дают.
Чтобы включить этот параметр, выберите Enable timing impairments во вкладке Charge Pump.
Maximum frequency of interest (Hz) — Максимальная частота интереса при выходе10e9 (значение по умолчанию) | положительный действительный скалярМаксимальная частота интереса при выходе, заданном как положительный действительный скаляр в Гц.
Чтобы включить этот параметр, выберите Enable timing impairments во вкладке Charge Pump и выберите Advanced for Output step size calculation.
Использование get_param(gcb,'MaxFreqInterestCp') просмотреть текущее значение Maximum frequency of interest (Hz).
Использование set_param(gcb,'MaxFreqInterestCp',value) установить Maximum frequency of interest (Hz) на определенное значение.
Типы данных: double
Rise/fall time (s) — 20%-й - 80% повышение/время спада для входного порта50e-12 (значение по умолчанию) | положительный действительный скаляр20%-й - 80% повышение/время спада для входного порта насоса заряда, заданного как положительный действительный скаляр в секундах.
Чтобы включить этот параметр, выберите Enable timing impairments во вкладке Charge pump.
Использование get_param(gcb,'RiseFallUp') просмотреть текущее значение Up Rise/fall time (s).
Использование set_param(gcb,'RiseFallUp',value) установить Up Rise/fall time (s) на определенное значение.
Типы данных: double
Propagation delay (s) — Общая задержка распространения от входного порта до выходного порта насоса заряда60e-12 (значение по умолчанию) | положительный действительный скалярОбщая задержка распространения от входного порта до выходного порта насоса заряда, заданного как положительный действительный скаляр в секундах.
Чтобы включить этот параметр, выберите Enable timing impairments во вкладке Charge pump.
Использование get_param(gcb,'PropDelayUp') просмотреть текущее значение Up Propagation delay (s).
Использование set_param(gcb,'PropDelayUp',value) установить Up Propagation delay (s) на определенное значение.
Типы данных: double
Rise/fall time — 20%-й - 80% повышение/время спада для вниз входного порта20e-12 (значение по умолчанию) | скаляр20%-й - 80% повышение/время спада для вниз входного порта насоса заряда.
Чтобы включить этот параметр, выберите Enable timing impairments во вкладке Charge pump.
Использование get_param(gcb,'RiseFallDown') просмотреть текущее значение Down Rise/fall time (s).
Использование set_param(gcb,'RiseFallDown',value) установить Down Rise/fall time (s) на определенное значение.
Типы данных: double
Propagation delay (s) — Общая задержка распространения от входного порта до выходного порта насоса заряда40e-12 (значение по умолчанию) | положительный действительный скалярОбщая задержка распространения от входного порта до выходного порта насоса заряда, заданного как положительный действительный скаляр в секундах.
Чтобы включить этот параметр, выберите Enable timing impairments во вкладке Charge pump.
Использование get_param(gcb,'PropDelayUp') просмотреть текущее значение Down Propagation delay (s).
Использование set_param(gcb,'PropDelayUp',value) установить Down Propagation delay (s) на определенное значение.
Типы данных: double
Specify using — Задайте, как VCO частота выхода заданVoltage sensitivity (значение по умолчанию) | Output frequency vs. control voltageЗадайте, как VCO частота выхода задан:
Выберите Voltage sensitivity задавать выходную частоту от Voltage sensitivity (Hz/V) и Free running frequency (Hz).
Выберите Output frequency vs. control voltage интерполировать выходную частоту от вектора Control voltage (V) по сравнению с вектором Output frequency (Hz).
Использование set_param(gcb,'SpecifyUsing','Voltage sensitivity') установить Specify using на Voltage sensitivity.
Использование set_param(gcb,'SpecifyUsing', 'Output frequency vs. control voltage') установить Specify using на Output frequency vs. control voltage.
Voltage sensitivity (Hz/V) — Мера изменения в выходной частоте VCO100e6 (значение по умолчанию) | положительный действительный скалярМера изменения в выходной частоте для изменения входного напряжения, заданного как положительный действительный скаляр с модулями в Гц/против. Этот параметр также сообщается как VCO voltage sensitivity во вкладке Loop Filter и используется, чтобы автоматически вычислить значения компонента фильтра контурного фильтра.
Чтобы включить этот параметр, выберите Voltage sensitivity в Specify using во вкладке VCO.
Использование get_param(gcb,'Kvco') просмотреть текущее значение Voltage sensitivity (Hz/V).
Использование set_param(gcb,'Kvco',value) установить Voltage sensitivity (Hz/V) на определенное значение.
Типы данных: double
Free running frequency (Hz) — VCO частота выхода без напряжения управления1.8e9 (значение по умолчанию) | положительный действительный скалярЧастота VCO без любого входа напряжения управления (0 V), или статическая частота, заданная как положительный действительный скаляр в Гц.
Чтобы включить этот параметр, выберите Voltage sensitivity в Specify using во вкладке VCO.
Использование get_param(gcb,'Fo') просмотреть текущее значение Free running frequency (Hz).
Использование set_param(gcb,'Fo',value) установить Free running frequency (Hz) на определенное значение.
Типы данных: double
Control voltage (V) — Управляйте значениями напряженияУправляйте значениями напряжения VCO, заданного как действительный ценный вектор в вольтах.
Чтобы включить этот параметр, выберите Output frequency vs. control voltage в Specify using во вкладке VCO.
Использование get_param(gcb,'ControlVoltage') просмотреть текущее значение Control voltage (V).
Использование set_param(gcb,'ControlVoltage',value) установить Control voltage (V) на определенное значение.
Типы данных: double
Output frequency (Hz) — VCO значения частоты выхода[2e9 2.5e9 3e9] (значение по умолчанию) | действительный ценный векторВыведите частоту значений VCO, соответствуя вектору Control voltage (V), заданному в Гц.
Чтобы включить этот параметр, выберите Output frequency vs. control voltage в Specify using во вкладке VCO.
Использование get_param(gcb,'OutputFrequency') просмотреть текущее значение Output frequency (Hz).
Использование set_param(gcb,'OutputFrequency',value) установить Output frequency (Hz) на определенное значение.
Типы данных: double
Output amplitude gain — Отношение выходного напряжения VCO к входному напряжениюОтношение выходного напряжения VCO к входному напряжению, заданному как положительный действительный скаляр. Входное напряжение имеет ненастраиваемое значение 1 В.
Использование get_param(gcb,'Amplitude') просмотреть текущее значение Output amplitude gain.
Использование set_param(gcb,'Amplitude',value) установить Output amplitude gain на определенное значение.
Типы данных: double
Add phase noise — Добавьте шум фазы как функцию частотыВыберите, чтобы ввести шум фазы как функцию частоты к VCO. По умолчанию эта опция выбрана.
Phase noise frequency offset (Hz) — Смещения частоты шума фазы от несущей частоты[30e3 100e3 1e6 3e6 10e6] (значение по умолчанию) | действительный ценный векторСмещения частоты шума фазы от несущей частоты, заданной как действительный ценный вектор в Гц.
Чтобы включить этот параметр, выберите Add phase noise во вкладке VCO.
Использование get_param(gcb,'Foffset') просмотреть текущую метрику Phase noise frequency offset (Hz).
Использование set_param(gcb,'Foffset',value) установить Phase noise frequency offset (Hz) на определенную метрику.
Типы данных: double
Phase noise level (dBc/Hz) — Степень шума фазы на заданной частоте возмещает относительно поставщика услугДействительный ценный вектор, задающий степень шума фазы в пропускной способности на 1 Гц, сосредоточенной на заданной частоте, возмещает относительно поставщика услуг. Значение задано в дБн/Гц.
Чтобы включить этот параметр, выберите Add phase noise во вкладке VCO.
Использование get_param(gcb,'PhaseNoise') просмотреть текущую метрику Phase noise level (dBc/Hz).
Использование set_param(gcb,'PhaseNoise',value) установить Phase noise level (dBc/Hz) на определенную метрику.
Типы данных: double
Fractional clock divider value — Значение, на которое делитель часов делит входную частотуЗначение, на которое делитель часов делит входную частоту, заданную как положительный действительный скаляр.
Использование get_param(gcb,'N') просмотреть текущее значение Fractional clock divider value.
Использование set_param(gcb,'N',value) установить Fractional clock divider value на определенное значение.
Delta Sigma Modulator order — Порядок модулятора сигмы Delta3rd order (значение по умолчанию) | 1st order | 2nd order | 4th orderПорядок модулятора сигмы дельты. Для получения дополнительной информации смотрите Fractional Clock Divider with DSM.
Использование get_param(gcb,'dsm') просмотреть текущий Delta Sigma Modulator order.
Использование set_param(gcb,'dsm',value) установить Delta Sigma Modulator order на определенное значение.
Min clock divider value — Минимальное значение, на которое делитель часов может разделить входную частотуМинимальное значение, на которое делитель часов может разделить входную частоту, заданную как положительный действительный скаляр. Этот параметр также сообщается во вкладке Loop Filter и используется, чтобы автоматически вычислить значения компонента фильтра контурного фильтра.
Использование get_param(gcb,'Nmin') просмотреть текущее значение Min clock divider value.
Использование set_param(gcb,'Nmin',value) установить Min clock divider value на определенное значение.
Filter component values — Определяет, как вычисляются компоненты фильтраAutomatic (значение по умолчанию) | ManualВыберите, как вычисляются компоненты фильтра для контурного фильтра:
Выберите Automatic автоматически вычислить компоненты фильтра из системных спецификаций. Сопротивление и окна редактирования емкости во вкладке Loop Filter не доступны для редактирования, если эта опция выбрана. Скорее значения компонента фильтра вычисляются от Loop bandwidth (Hz), Phase margin (degrees), VCO voltage sensitivity, Charge pump current и Min clock divider value. По умолчанию эта опция выбрана.
Выберите Manual вручную ввести значения сопротивления и емкости, чтобы спроектировать индивидуально настраиваемый контурный фильтр.
Loop bandwidth (Hz) — Частота, на которой величина передаточной функции разомкнутого цикла становится 10.5e6 (значение по умолчанию) | положительный действительный скалярЧастота, на которой величина передаточной функции разомкнутого цикла становится 1, заданной как положительный действительный скаляр в Гц. Нижние значения Loop bandwidth (Hz) приводят к уменьшаемому шуму фазы и ссылочным шпорам за счет более длительного времени блокировки и меньшего количества запаса по фазе.
Этот параметр только доступен когда Automatic выбран для параметра Filter Component values во вкладке Loop Filter.
Использование get_param(gcb,'Fc') просмотреть текущее значение Loop bandwidth (Hz).
Использование set_param(gcb,'Fc',value) установить Loop bandwidth (Hz) на определенное значение.
Phase margin (degrees) — Фаза передаточной функции разомкнутого цикла в пропускной способности цикла вычтена из 180 °Фаза передаточной функции разомкнутого цикла в пропускной способности цикла, вычтенной из 180 °, заданных как положительный действительный скаляр в градусах. В течение оптимального времени блокировки выберите запас по фазе между 40 ° и 55 °.
Этот параметр только доступен когда Automatic выбран для параметра Filter Component values во вкладке Loop Filter.
Использование get_param(gcb,'Phi') просмотреть текущее значение Phase margin (degrees).
Использование set_param(gcb,'Phi',value) установить Phase margin (degrees) на определенное значение.
Типы данных: double
Loop filter type — Порядок контурного фильтра3rd Order Passive (значение по умолчанию) | 2nd Order Passive | 4th Order PassiveПорядок контурного фильтра. Применяет секунду - треть - или четвертый порядок пассивный контурный фильтр RC в системе PLL.
C1 (F) — Емкость 13e-14 (значение по умолчанию) | положительный действительный скалярКонденсаторное значение C1, заданный как положительный действительный скаляр в фараде.
Этот параметр только доступен для редактирования когда Manual выбран для параметра Filter Component values во вкладке Loop Filter.
Использование get_param(gcb,'C1') просмотреть текущее значение C1 (F).
Использование set_param(gcb,'C1',value) установить C1 (F) на определенное значение.
Типы данных: double
C2 (F) — Емкость 23.3e-13 (значение по умолчанию) | положительный действительный скалярКонденсаторное значение C2, заданный как положительный действительный скаляр в фараде.
Этот параметр только доступен для редактирования когда Manual выбран для параметра Filter Component values во вкладке Loop Filter.
Использование get_param(gcb,'C2') просмотреть текущее значение C2 (F).
Использование set_param(gcb,'C2',value) установить C2 (F) на определенное значение.
Типы данных: double
C3 (F) — Емкость 32.15e-15 (значение по умолчанию) | положительный действительный скалярКонденсаторное значение C3, заданный как положительный действительный скаляр в фараде.
Чтобы включить этот параметр, выберите 3rd Order Passive или 4th Order Passive в Loop filter type.
Этот параметр только доступен для редактирования когда Manual выбран для параметра Filter Component values во вкладке Loop Filter.
Использование get_param(gcb,'C3') просмотреть текущее значение C3 (F).
Использование set_param(gcb,'C3',value) установить C3 (F) на определенное значение.
Типы данных: double
C4 (F) — Емкость 41e-12 (значение по умолчанию) | положительный действительный скалярКонденсаторное значение C4, заданный как положительный действительный скаляр в фараде.
Чтобы включить этот параметр, выберите 4th Order Passive в Loop filter type.
Этот параметр только доступен для редактирования когда Manual выбран для параметра Filter Component values во вкладке Loop Filter.
Использование get_param(gcb,'C4') просмотреть текущее значение C4 (F).
Использование set_param(gcb,'C4',value) установить C4 (F) на определенное значение.
Типы данных: double
R2 (Ω) — Сопротивление 22.33e+06 (значение по умолчанию) | положительный действительный скалярЗначение резистора R2, заданный как положительный действительный скаляр в Омах.
Этот параметр только доступен для редактирования когда Manual выбран для параметра Filter Component values во вкладке Loop Filter.
Использование get_param(gcb,'R2') просмотреть текущее значение R2 (Ω).
Использование set_param(gcb,'R2',value) установить R2 (Ω) на определенное значение.
Типы данных: double
R3 (Ω) — Сопротивление 32.98e+07 (значение по умолчанию) | положительный действительный скалярЗначение резистора R3, заданный как положительный действительный скаляр в Ω.
Чтобы включить этот параметр, выберите 3rd Order Passive или 4th Order Passive в Loop filter type.
Этот параметр только доступен для редактирования когда Manual выбран для параметра Filter Component values во вкладке Loop Filter.
Использование get_param(gcb,'R3') просмотреть текущее значение R3 (Ω).
Использование set_param(gcb,'R3',value) установить R3 (Ω) на определенное значение.
Типы данных: double
R4 (Ω) — Сопротивление 412e3 (значение по умолчанию) | положительный действительный скалярЗначение резистора R4, заданный как положительный действительный скаляр в Ω.
Чтобы включить этот параметр, выберите 4th Order Passive в Loop filter type.
Этот параметр только доступен для редактирования когда Manual выбран для параметра Filter Component values во вкладке Loop Filter.
Использование get_param(gcb,'R4') просмотреть текущее значение R4 (Ω).
Использование set_param(gcb,'R4',value) установить R4 (Ω) на определенное значение.
Типы данных: double
Enable impairments — Нарушения схемы сложения к симуляцииВыберите к нарушениям схемы сложения, таким как рабочая температура, чтобы определить тепловой шум к симуляции. По умолчанию эта опция является невыбранной.
Operating temperature (℃) — Температура, чтобы определить уровень теплового шумаТемпература резистора, заданного как действительный скаляр в ℃. Operating temperature определяет уровень тепловых (Джонсон) шум.
Чтобы включить этот параметр, выберите Enable impairments во вкладке Loop Filter.
Использование get_param(gcb,'Temperature') просмотреть текущее значение Operating temperature.
Использование set_param(gcb,'Temperature',value) установить Operating temperature на определенное значение.
Типы данных: double
Export Loop Filter Component Values — Экспортируйте значения компонента контурного фильтраЩелкните, чтобы экспортировать значения компонента контурного фильтра в электронную таблицу (файл XLS) или как разделенные от запятой значения (файл CSV).
PFD up and PFD down (pfd_up and pfd_down) — Выберите, чтобы зондировать PFD выходные параметрыВыберите, чтобы зондировать PFD провода выхода (pfd_up и pfd_down), чтобы просмотреть ответ PFD.
Charge pump output (cp_out) — Выберите, чтобы зондировать выход насоса зарядаВыберите, чтобы зондировать провод выхода насоса заряда (cp_out), чтобы просмотреть ответ Charge Pump.
Loop filter output (lf_out) — Выберите, чтобы зондировать контурный фильтр выходВыберите, чтобы зондировать контурный фильтр выходной провод (lf_out), чтобы просмотреть ответ Loop Filter. Контурный фильтр выход предоставляет напряжение управления VCO.
Prescaler output (ps_out) — Выберите, чтобы зондировать делитель частоты выходВыберите, чтобы зондировать делитель частоты выходной провод (ps_out), чтобы просмотреть ответ Fractional Clock Divider with Accumulator.
Open Loop Analysis — Постройте анализ разомкнутого цикла перед симуляциейВыберите, чтобы построить запас по амплитуде и запас по фазе системы PLL перед симуляцией. По умолчанию эта опция выбрана.
Closed Loop Analysis — Постройте анализ замкнутого цикла перед симуляциейВыберите, чтобы построить нулевую полюсом карту, пропускную способность цикла, переходной процесс и импульсную характеристику системы PLL перед симуляцией. У вас должна быть лицензия на Control System Toolbox™, чтобы построить переходной процесс и импульсную характеристику системы PLL. По умолчанию эта опция является невыбранной.
Plot Loop Dynamics — Постройте динамику цикла системы PLLЩелкните, чтобы построить динамику цикла перед симуляцией системы PLL.
Charge Pump | Fractional Clock Divider with DSM | Loop Filter | PFD | VCO
