lidarScan

Создайте объект для хранения 2D сканирования лидара

Описание

lidarScan объект содержит данные для одного 2D лидара (световое обнаружение и определение дальности) сканирование. Сканирование лидара является лазерным сканированием для 2D плоскости с расстояниями (Ranges) измеренный от датчика до препятствий в среде под определенными углами (Angles). Используйте этот лазерный объект сканирования в качестве входа к другим алгоритмам робототехники, таким как matchScans, controllerVFH, или monteCarloLocalization.

Создание

Описание

пример

scan = lidarScan(ranges,angles) создает lidarScan объект от ranges и angles, это представляет данные, собранные от датчика лидара. ranges и angles входные параметры являются векторами той же длины и установлены непосредственно в Ranges и Angles свойства.

scan = lidarScan(cart) создает lidarScan объект с помощью входных Декартовых координат в качестве n-by-2 матрица. Cartesian свойство установлено непосредственно от этого входа.

scan = lidarScan(scanMsg) создает lidarScan объект от LaserScan Объект сообщения ROS.

Свойства

развернуть все

Показания диапазона от лидара, заданного как вектор. Этот вектор является той же длиной как Angles, и векторные элементы измеряются в метрах.

Типы данных: single | double

Угол показаний диапазона от лидара, заданного как вектор. Этот вектор является той же длиной как Ranges, и векторные элементы измеряются в радианах. Углы измеряются против часовой стрелки вокруг положительного z - ось.

Типы данных: single | double

Декартовы координаты показаний лидара, возвращенных как [x y] матрица. В системе координат координаты лидара положительный x является прямым, и положительный y налево.

Типы данных: single | double

Количество показаний лидара, возвращенных как скаляр. Этот скаляр также равен длине Ranges и Angles векторы или количество строк в Cartesian.

Типы данных: double

Функции объекта

plotОтобразите лазер или лоцируйте показания сканирования
plotОтобразите лазер или лоцируйте показания сканирования
removeInvalidDataУдалите недопустимую область значений и угловые данные
transformScanПреобразуйте лазерное сканирование на основе относительного положения

Примеры

свернуть все

Задайте данные о лидаре как векторы областей значений и углов. Эти значения включают показания за пределами области значений датчиков.

x = linspace(-2,2);
ranges = abs((1.5).*x.^2 + 5);
ranges(45:55) = 3.5;
angles = linspace(-pi/2,pi/2,numel(ranges));

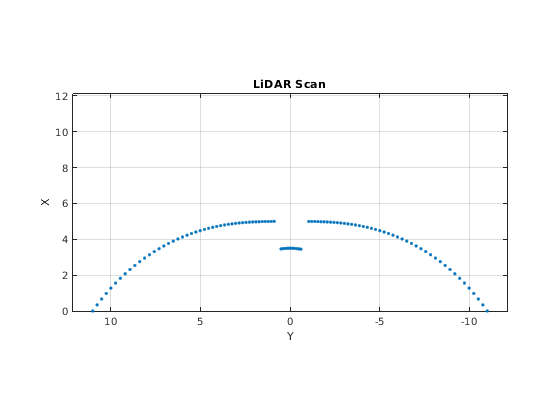

Создайте сканирование лидара путем указывания диапазонов и углов. Постройте все точки сканирования лидара.

scan = lidarScan(ranges,angles);
plot(scan)

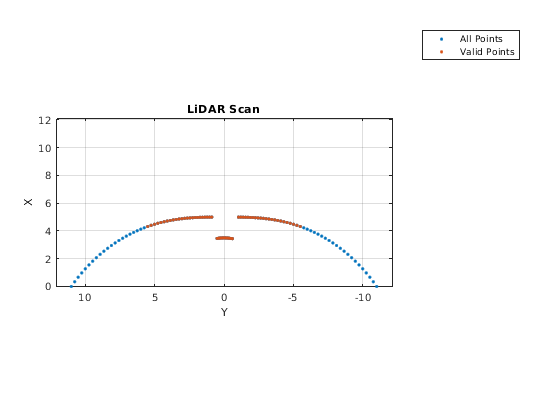

Удалите недопустимые точки на основе указанного минимального и максимального диапазона.

minRange = 0.1;
maxRange = 7;
scan2 = removeInvalidData(scan,'RangeLimits',[minRange maxRange]);
hold on
plot(scan2)
legend('All Points','Valid Points')

Создайте lidarScan объект. Укажите диапазоны и углы как векторы.

refRanges = 5*ones(1,300);
refAngles = linspace(-pi/2,pi/2,300);
refScan = lidarScan(refRanges,refAngles);

Переведите лазерное сканирование [x y] смещение (0.5,0.2).

transformedScan = transformScan(refScan,[0.5 0.2 0]);

Вращайте лазерное сканирование 20 градусами.

rotateScan = transformScan(refScan,[0,0,deg2rad(20)]);

Создайте ссылочное сканирование лидара с помощью lidarScan. Укажите диапазоны и углы как векторы.

refRanges = 5*ones(1,300);
refAngles = linspace(-pi/2,pi/2,300);
refScan = lidarScan(refRanges,refAngles);

Используя transformScan функционируйте, сгенерируйте второе сканирование лидара в x,y смещение (0.5,0.2).

currScan = transformScan(refScan,[0.5 0.2 0]);

Совпадайте со ссылочным сканированием и вторым сканированием, чтобы оценить различие в положении между ними.

pose = matchScans(currScan,refScan);

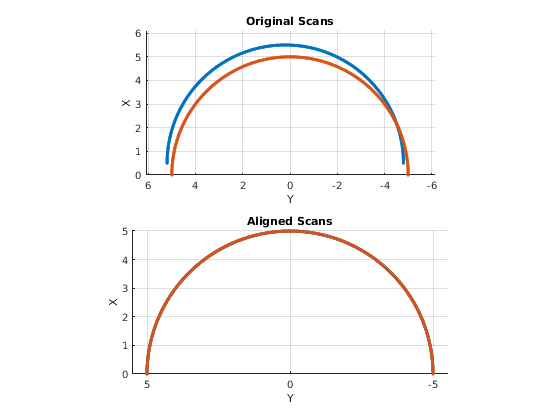

Используйте transformScan функция, чтобы выровнять сканирования путем преобразования второго сканирования в систему координат первого сканирования с помощью относительного различия в положении. Постройте и исходные сканирования и выровненные сканирования.

currScan2 = transformScan(currScan,pose);

subplot(2,1,1);
hold on
plot(currScan)
plot(refScan)
title('Original Scans')
hold off

subplot(2,1,2);
hold on
plot(currScan2)
plot(refScan)
title('Aligned Scans')
xlim([0 5])
hold off

Расширенные возможности

Введенный в R2019b
