В этом примере показано, как уменьшать дрейф в предполагаемой траектории (местоположение и ориентация) монокулярной камеры с помощью 3-D оптимизации графика положения. В этом примере вы создаете карту заполнения из изображений глубины, которые могут использоваться в планировании пути при навигации в той среде.
Загрузите предполагаемые положения камеры и ребра закрытия цикла. Предполагаемые положения камеры были вычислены с помощью визуальной одометрии. Ребра закрытия цикла были вычислены путем нахождения предыдущей системы координат, которая видела текущую сцену и оценку относительного положения между текущей системой координат и кандидатом закрытия цикла. Системы координат камеры производятся от набора данных, который содержит изображения глубины, положения камеры и местоположения основной истины [1].
load('estimatedpose.mat'); % Estimated poses load('loopedge.mat'); % Loopclosure edge load('groundtruthlocations.mat'); % Ground truth camera locations
Создайте пустой график положения.
pg3D = poseGraph3D;
Добавьте узлы в график положения с ребрами, задающими относительное положение и информационную матрицу для графика положения. Преобразуйте предполагаемые положения, данные как преобразования, родственнику изображает из себя [x y theta qw qx qy qz]
вектор. Единичная матрица используется в информационной матрице для каждого положения.
len = size(estimatedPose,2); informationmatrix = [1 0 0 0 0 0 1 0 0 0 0 1 0 0 0 1 0 0 1 0 1]; % Insert relative poses between all successive frames for k = 2:len % Relative pose between current and previous frame relativePose = estimatedPose{k-1}/estimatedPose{k}; % Relative orientation represented in quaternions relativeQuat = tform2quat(relativePose); % Relative pose as [x y theta qw qx qy qz] relativePose = [tform2trvec(relativePose),relativeQuat]; % Add pose to pose graph addRelativePose(pg3D,relativePose,informationmatrix); end
Добавьте ребро закрытия цикла. Добавьте это ребро между двумя существующими узлами от текущей системы координат до предыдущей системы координат. Оптимизируйте график положения, чтобы настроить узлы на основе ограничений ребра и этого закрытия цикла. Сохраните оптимизированные положения.

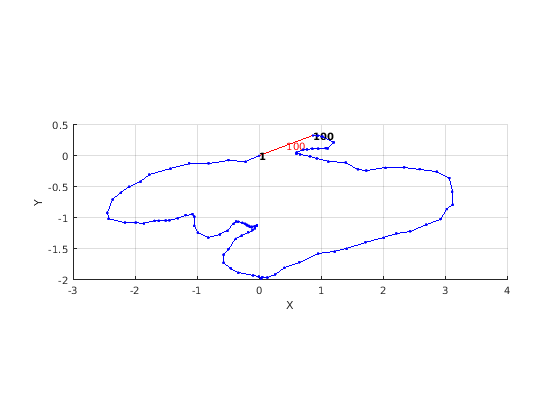

% Convert pose from transformation to pose vector. relativeQuat = tform2quat(loopedge); relativePose = [tform2trvec(loopedge),relativeQuat]; % Loop candidate loopcandidateframeid = 1; % Current frame currentframeid = 100; addRelativePose(pg3D,relativePose,informationmatrix,... loopcandidateframeid,currentframeid); optimizedPosegraph = optimizePoseGraph(pg3D); optimizedposes = nodes(optimizedPosegraph); figure; show(pg3D);
Загрузите изображения глубины и параметры камеры от набора данных [1].
load('depthimagearray.mat'); % variable depthImages load('freburgK.mat'); % variable K
Создайте 3-D карту заполнения с разрешением 50 ячеек на метр. Читайте в изображениях глубины итеративно и преобразуйте точки в изображении глубины с помощью параметров камеры и оптимизированных положений камеры. Вставьте точки как облака точек в оптимизированных положениях, чтобы создать карту. Покажите карту после добавления всех точек. Поскольку существует много изображений глубины, этот шаг может занять несколько минут. Рассмотрите некомментарий fprintf
команда, чтобы распечатать прогресс обработка изображений.
map3D = occupancyMap3D(50); for k = 1:length(depthImages) points3D = exampleHelperExtract3DPointsFromDepthImage(depthImages{k},K); % fprintf('Processing Image %d\n', k); insertPointCloud(map3D,optimizedposes(k,:),points3D,1.5); end

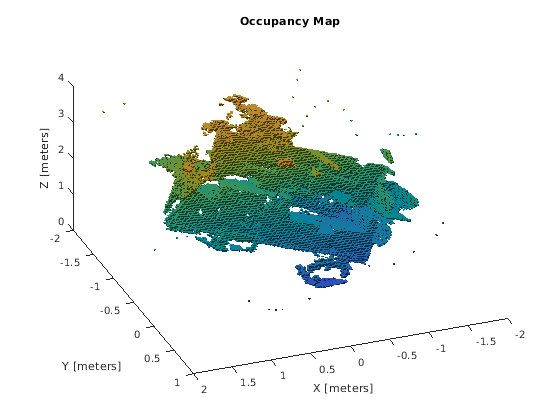

Покажите карту.
figure; show(map3D); xlim([-2 2]) ylim([-2 1]) zlim([0 4]) view([-201 47])
[1] Гальвес-Лопес, D. и Дж. Д. Тардос. "Мешки Двоичных слов для Быстрого Распознавания Места в Последовательностях изображений". Транзакции IEEE на Робототехнике. Издание 28, № 5, 2012, стр 1188-1197.
