freqresp
Частотная характеристика рациональной функции и rationalfit функционального объекта
Синтаксис
Описание
[ вычисляет частотную характеристику, response, outputfreq] = freqresp(rationalobject,inputfreq)response из объекта рациональной функции, rationalobject на заданных входных частотах, inputfreq.
[ вычисляет частотную характеристику response, outputfreq] = freqresp(fit,inputfreq)fit.
Примеры
Частотная характеристика данных, хранимых в файле
Вычислите частотную характеристику данных, хранимых в файле, |passive.s2p | путем чтения его в rfdata объект, соответствуя объекту рациональной функции к данным, и с помощью freqresp метод, чтобы вычислить частотную характеристику объекта
orig_data=read(rfdata.data,'passive.s2p')orig_data =
rfdata.data with properties:
Freq: [202x1 double]
S_Parameters: [2x2x202 double]
GroupDelay: [202x1 double]
NF: [202x1 double]
OIP3: [202x1 double]
Z0: 50.0000 + 0.0000i
ZS: 50.0000 + 0.0000i
ZL: 50.0000 + 0.0000i
IntpType: 'Linear'
Name: 'Data object'
freq=orig_data.Freq; data=orig_data.S_Parameters(2,1,:); fit_data=rationalfit(freq,data)
fit_data =
rfmodel.rational with properties:
A: [6x1 double]
C: [6x1 double]
D: 0
Delay: 0
Name: 'Rational Function'

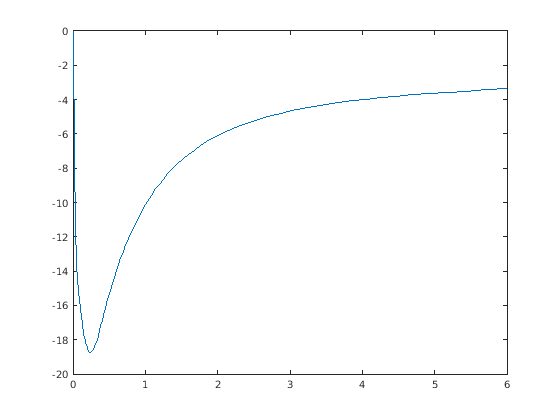

[resp,freq]=freqresp(fit_data,freq); plot(freq/1e9,20*log10(abs(resp)));

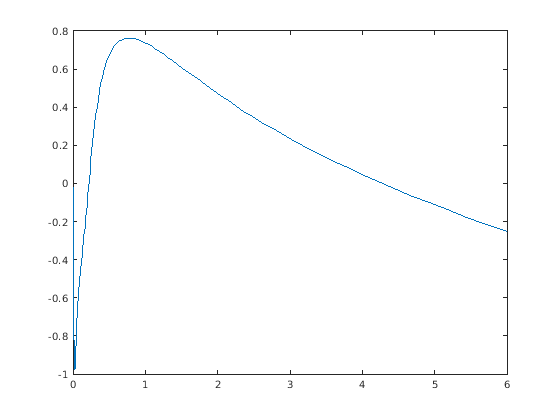

figure plot(freq/1e9,unwrap(angle(resp)));
