rfmodel.rational

Сохраните выходную мощность и информацию о фазе для усилителей или микшеров

расширьте все на странице

Описание

Используйте rational класс, чтобы представлять компоненты РФ с помощью объекта рациональной функции формы:

F(s)=(∑k=1nCks−Ak+D)e−sτ,s=j2πf

Существует два способа создать объект рациональной функции:

  • Можно соответствовать объекту рациональной функции к данным компонента с помощью rationalfit функция.

  • Можно использовать rfmodel.rational конструктор, чтобы задать представление остатка полюса компонента непосредственно.

Создание

Синтаксис

h = rfmodel.rational
h = rfmodel.rational('Property1',value1,'Property2',value2,...)

Описание

пример

h = rfmodel.rational возвращает объект рациональной функции, свойства которого установлены в свои значения по умолчанию.

h = rfmodel.rational('Property1',value1,'Property2',value2,...) свойства наборов с помощью одной или нескольких пар "имя-значение". Можно задать несколько пар "имя-значение". Заключите каждое имя свойства в кавычку

Свойства

развернуть все

Полюса объекта рациональной функции, заданного как комплексный вектор в радианах/секунда. В длине свойства показывают:

F(s)=(∑k=1nCks−Ak+D)e−sτ,s=j2πf

где, n должен быть равен длине вектора, вы предусматриваете 'C'. n является количеством полюсов в объекте рациональной функции. По умолчанию это свойство пусто.

Типы данных: double

Остатки объекта рациональной функции, заданного как комплексный вектор в радианах/секунда. В длине свойства показывают

F(s)=(∑k=1nCks−Ak+D)e−sτ,s=j2πf

как n, должно быть равно длине вектора, вы предусматриваете 'A'N количество остатков в объекте рациональной функции. По умолчанию это свойство пусто.

Типы данных: double

Смещение частотной характеристики, заданное как скаляр. Значение по умолчанию 0.

Типы данных: double

Задержка частотной характеристики, заданная как скаляр. Значение по умолчанию 0.

Типы данных: double

Имя объекта, заданное как 1-by-N массив символов. Это - свойство только для чтения.

Типы данных: char

Функции объекта

freqrespЧастотная характеристика рациональной функции и rationalfit функционального объекта
steprespОтвет неродной сигнала объекта рациональной функции
rationalfitАппроксимированные данные с помощью устойчивого объекта рациональной функции
ispassiveВозвратите true, если rationalfit выход пассивен на всех частотах
makepassiveОсуществите пассивность rationalfit выход
passivityПостройте пассивность N на n функции rationalfit выход
timerespОтвет времени для объекта рациональной функции
writevaЗапишите описание Verilog-A объекта рациональной функции
generateSPICEСгенерируйте файл SPICE от rationalfit S-параметров

Примеры

свернуть все

Скрипт Open Live Script

Соответствуйте рациональной функции к данным из rfdata.data объект.

S = sparameters('defaultbandpass.s2p');
freq = S.Frequencies;
data = rfparam(S,2,1);
fit = rationalfit(freq,data)
fit =
   rfmodel.rational with properties:

        A: [10x1 double]
        C: [10x1 double]
        D: 0
    Delay: 0
     Name: 'Rational Function'
Скрипт Open Live Script

Создайте объект рациональной функции, rat, с полюсами на уровне-4 мрад/с,-3 градиентами/с, и-5 градиентами/с и остатками 600 мрад/с, 2 градиентами/с и 4 градиентами/с.

rat=rfmodel.rational('A',[-5e9,-3e9,-4e6],'C',[6e8,2e9,4e9]);

Выполните анализ частотного диапазона от 1,0 МГц до 3,0 ГГц.

f = [1e6:1.0e7:3e9];

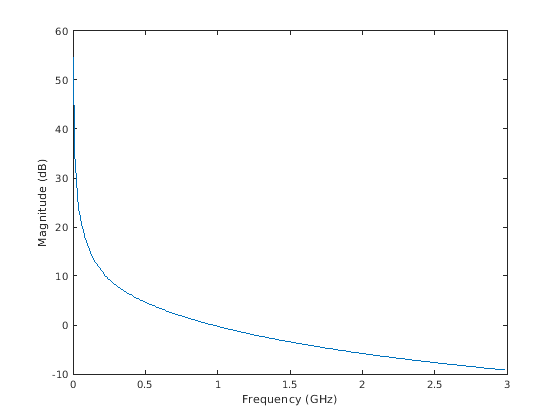

Постройте получившуюся частотную характеристику в децибелах на плоскости X-Y.

[resp,freq]=freqresp(rat,f);
figure
plot(freq/1e9,20*log10(abs(resp)));
xlabel('Frequency (GHz)')
ylabel('Magnitude (dB)')

Скрипт Open Live Script

Считайте файл с именем passive.s2p и соответствуйте S-параметрам 2 на 2. Сгенерируйте файл SPICE этих S-параметров.

S = sparameters('passive.s2p');
fit = rationalfit(S);
generateSPICE(fit,'passive.ckt')

Схема сохранена в вашей текущей папке.

Смотрите также

| | |

Представленный в R2009a
