OccupancyGrid

Создайте сообщение сетки заполнения

расширьте все на странице

Описание

OccupancyGrid объект является реализацией nav_msgs/OccupancyGrid тип сообщения в ROS. Объект содержит метаинформацию о сообщении и данных о сетке заполнения. Создать binaryOccupancyMap объект из сообщения ROS, используйте readBinaryOccupancyGrid.

Создание

Синтаксис

msg = rosmessage('nav_msgs/OccupancyGrid');

Описание

пример

msg = rosmessage('nav_msgs/OccupancyGrid'); создает пустой OccupancyGrid объект. Чтобы указать информацию карты и данные, используйте map.Info и msg.Data свойства. Можно также получить сообщения сетки заполнения от сети ROS с помощью rossubscriber.

Свойства

развернуть все

Это свойство доступно только для чтения.

Тип сообщения сообщения ROS, возвращенного как вектор символов.

Типы данных: char

Это свойство доступно только для чтения.

Сообщение Заголовка ROS, возвращенное как Header объект. Это сообщение заголовка содержит MessageType, последовательность (Seq), метка времени (Stamp), и FrameId.

Информация о карте, заданной как MapMetaData объект. Это содержит ширину, высоту, разрешение и источник карты.

Сопоставьте данные, заданные как вектор. Вектор является всеми данными о заполнении из каждого местоположения сетки в одном 1D массиве.

Функции объекта

readBinaryOccupancyGridСчитайте бинарную сетку заполнения
writeBinaryOccupancyGridЗапишите значения от сетки до сообщения ROS

Примеры

свернуть все

Этот пример использует:

Скрипт Open Live Script

Загрузите две карты, simpleMap и complexMap, как логические матрицы. Используйте whos отобразить карту.

load exampleMaps.mat
whos *Map*
  Name              Size               Bytes  Class      Attributes

  complexMap       41x52                2132  logical
  emptyMap         26x27                 702  logical
  simpleMap        26x27                 702  logical
  ternaryMap      501x501            2008008  double

Создайте сообщение ROS из simpleMap использование binaryOccupancyMap объект. Запишите OccupancyGrid сообщение с помощью writeBinaryOccupancyGrid.

bogMap = binaryOccupancyMap(double(simpleMap));
mapMsg = rosmessage('nav_msgs/OccupancyGrid');
writeBinaryOccupancyGrid(mapMsg,bogMap)
mapMsg
mapMsg =
  ROS OccupancyGrid message with properties:

    MessageType: 'nav_msgs/OccupancyGrid'
         Header: [1x1 Header]
           Info: [1x1 MapMetaData]
           Data: [702x1 int8]

  Use showdetails to show the contents of the message

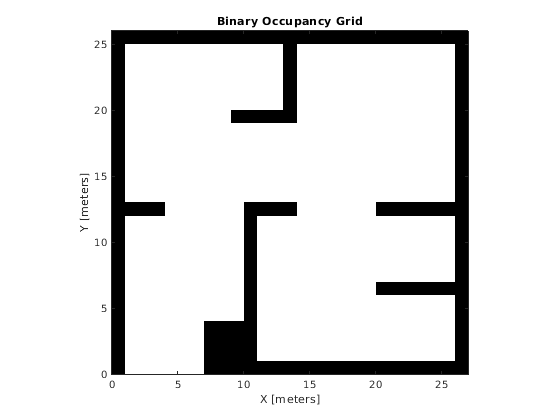

Используйте readBinaryOccupancyGrid преобразовывать сообщение ROS в binaryOccupancyMap объект. Используйте объектный функциональный show отобразить карту.

bogMap2 = readBinaryOccupancyGrid(mapMsg);
show(bogMap2);

Смотрите также

| | | |

Темы

Введенный в R2019b
