Загрузите непомеченные данные

Запустите путем загрузки набора данных, который включает две записи песен кита. Сигналы называются whale1 и whale2 и производятся на уровне 4 кГц. whale1 состоит из трели, сопровождаемой тремя стонами. whale2 состоит из двух стонов, трели и другого стона.

load labelwhalesignals

% To hear, type soundsc(whale1,Fs), pause(22), soundsc(whale2,Fs)

Принесите сигналы в Signal Labeler:

Добавьте, что сигнал помечает определения

Задайте метки, чтобы присоединить к сигналам. Метки могут иметь три типа:

Каждая метка может иметь один из четырех типов данных:

Любая метка может иметь любое количество подметок. Сами подметки не могут иметь подметок.

Для сигналов песни кита:

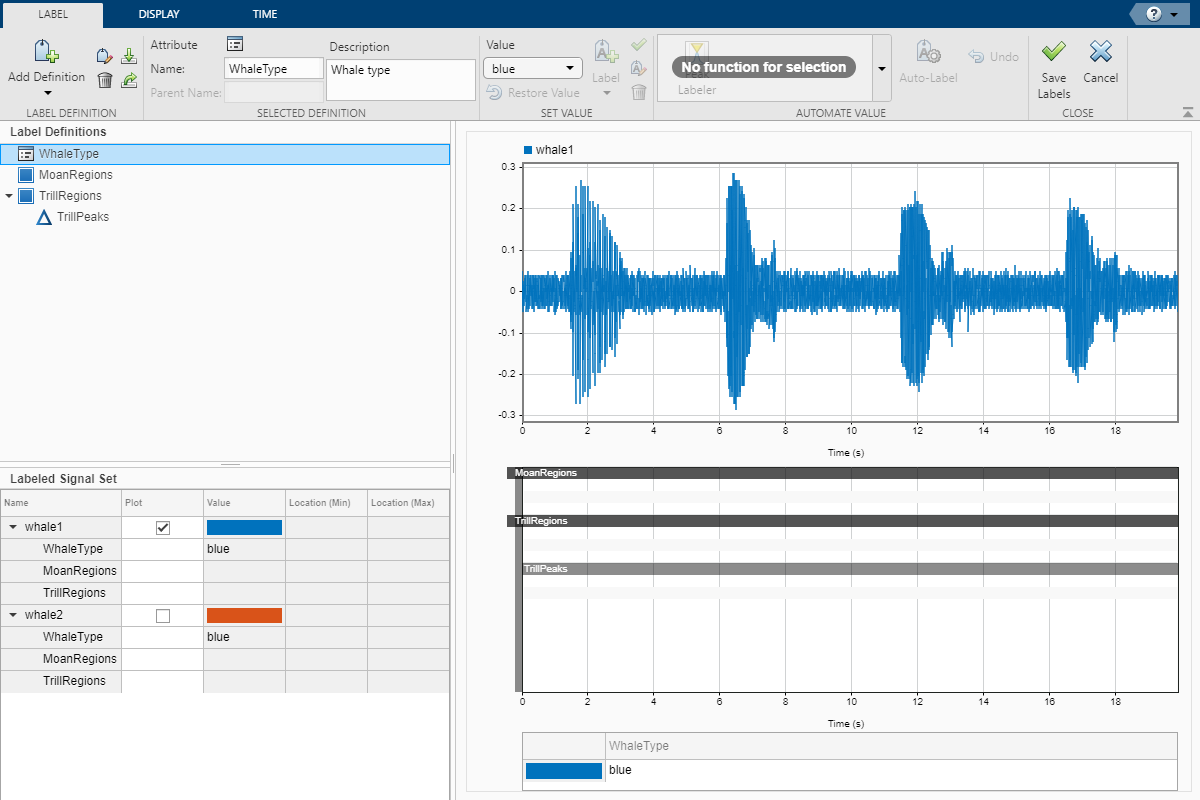

Чтобы задать каждую метку, нажмите Add Definition на вкладке Label. Чтобы задать подметку, выберите TrillRegions пометьте в Маркировать браузере Definitions, нажмите Add Definition ▼ и выберите Add sublabel definition.

Введите следующие значения в поля в диалоговом окне, которое появляется для каждого определения метки или подметки сигнала. Оставьте поле Default пустым в каждом случае.

Можно экспортировать определения сигнала, которые вы создали к MAT-файлу путем нажатия на Export. Диалоговое окно появляется, который предлагает вам имя файла. В любой точке можно импортировать определения сигнала, сохраненные в MAT-файле путем нажатия на Import.

Маркируйте Signal Attributes

Песни в данных от двух голубых китов. Установите WhaleType значения для обоих сигналов:

Постройте whale1 сигнал путем установки флажка рядом с его именем. Атрибуты сигнала появляются и в Помеченном Настроенном браузере Сигнала и в соответствии с графиком временной зависимости.

Маркируйте Signal Regions

Визуализируйте песни кита и пометьте области стона и трель.

Пометьте сигналы по одному:

Оси средства просмотра метки показывают местоположения и ширины необходимых областей. Они также показывают значение, присвоенное каждой области.

Маркируйте Signal Points

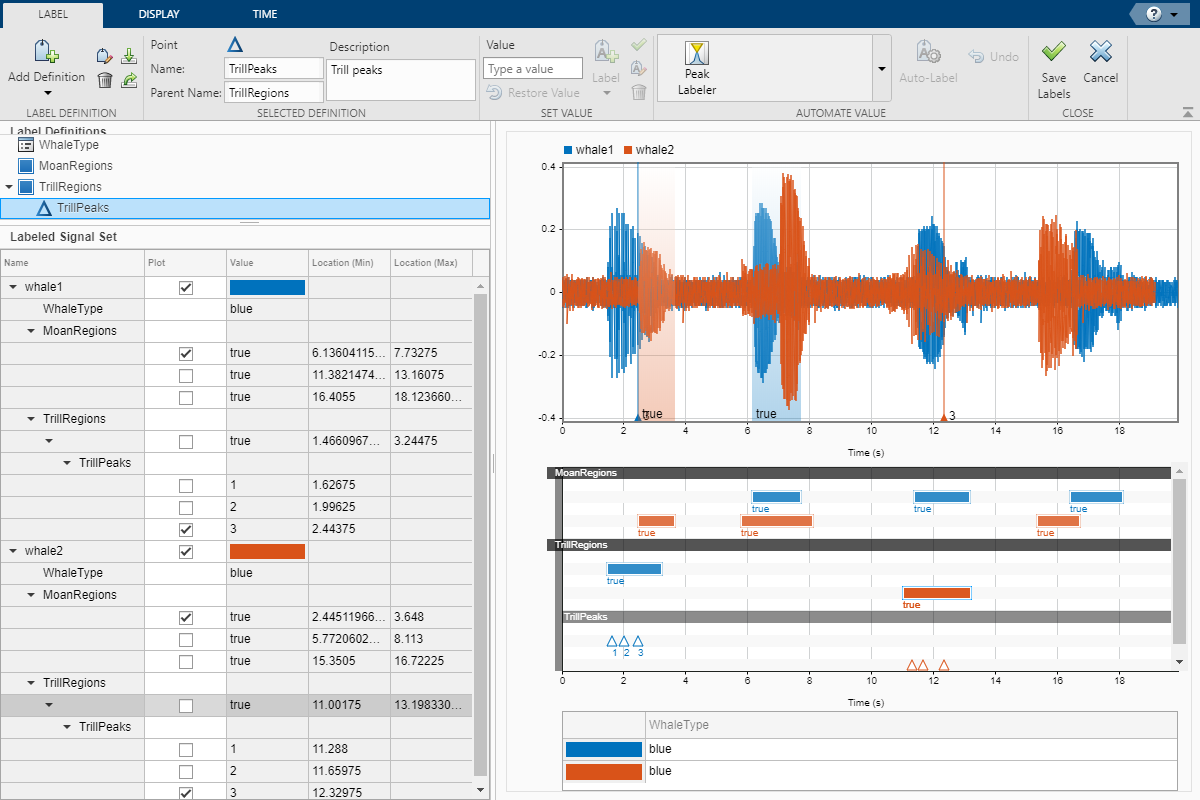

Области трели имеют отличный peaks, который соответствует пакетам звука. Пометьте три peaks в каждой области трели. Поскольку peaks трели является подметками, каждый должен быть сопоставлен с конкретным TrillRegions метка.

Пометьте сигналы по одному:

Оси средства просмотра метки показывают местоположения интересных мест и значения, присвоенного каждой точке.

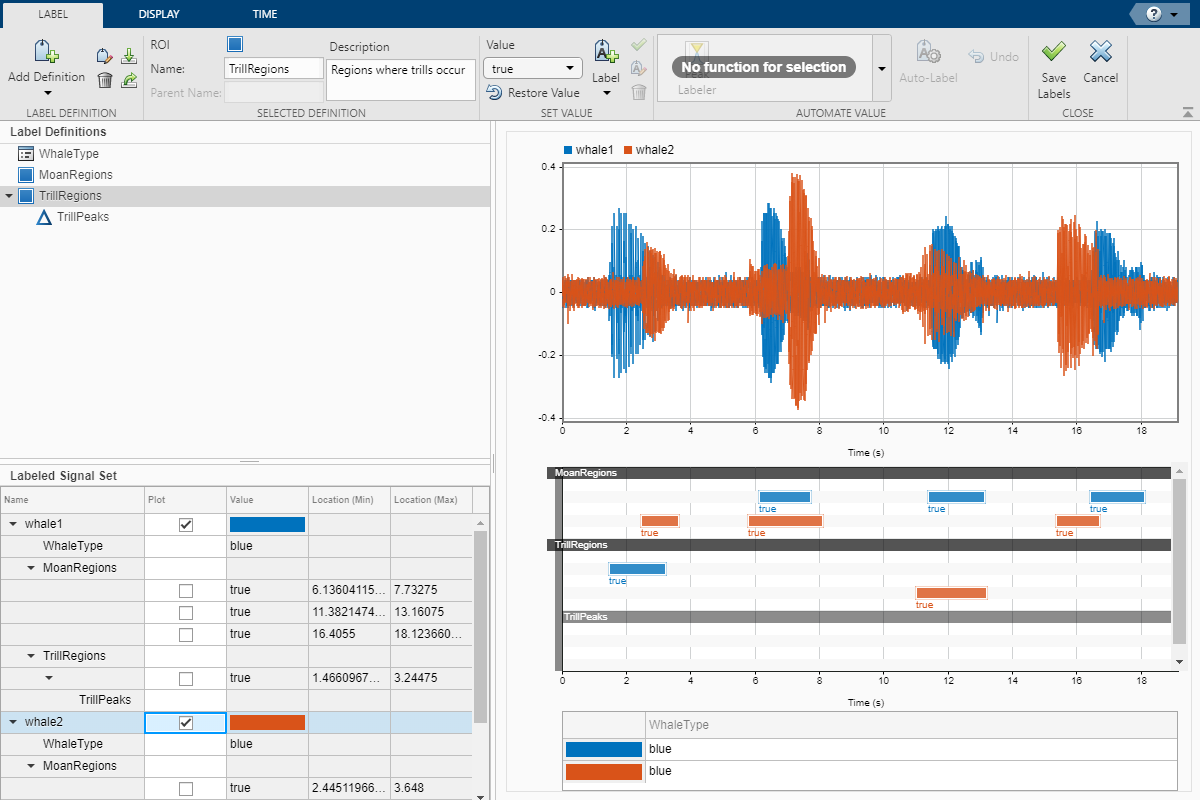

Постройте два сигнала видеть сводные данные их меток в Маркировать Viewer. Расширьте помеченную иерархию набора сигнала в Помеченном Настроенном браузере Сигнала видеть детали для всех меток. (Чтобы расширить иерархию, щелкните правой кнопкой по любому сигналу по браузеру и выберите Expand All.) Для каждого сигнала, постройте первую область стона и третий пик трели, который вы пометили.

Отредактируйте значения метки сигнала

В любой точке можно отредактировать любую метку сигнала с помощью Помеченного Настроенного браузера Сигнала. Чтобы отредактировать метку атрибута, выберите его, щелкните правой кнопкой и выберите Edit. Например, если вы обнаруживаете, что второй кит является на самом деле белухой, можно выбрать WhaleType припишите для whale2, щелкните правой кнопкой, выберите Edit, и, на диалоговом окне, которое появляется, выберите white в выпадающем меню.

Если вы хотите отредактировать значение метки ROI или метки точки, можно изменить значение в диалоговом окне. Чтобы изменить местоположение метки ROI или метки точки, можно изменить поля местоположения в диалоговом окне. В качестве альтернативы вы можете:

Экспортируйте помеченный набор сигнала

Экспортируйте помеченные сигналы путем сохранения маркировки и экспорта нового labeledSignalSet объект. Нажмите кнопку Save Labels на панели инструментов. В диалоговом окне, которое появляется, дайте имени whalesongs к помеченному набору сигнала. Нажатие на кнопку OK возвращает вас к Signal Analyzer. Смотрите Поведение Импорта и экспорта Signal Labeler для получения дополнительной информации о том, как экспорт Signal Labeler пометил наборы сигнала.

На таблице Signal выберите whalesongs и щелкните правой кнопкой, чтобы экспортировать его в файл под названием Whale_Songs.mat.

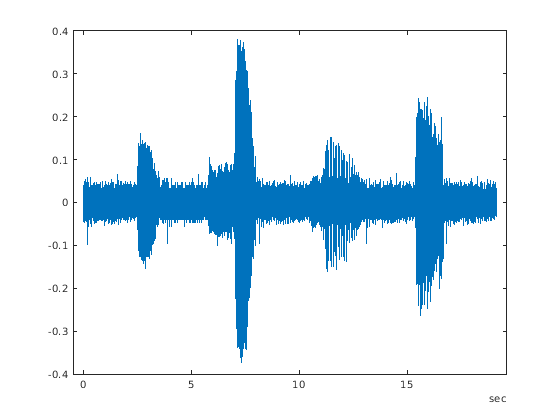

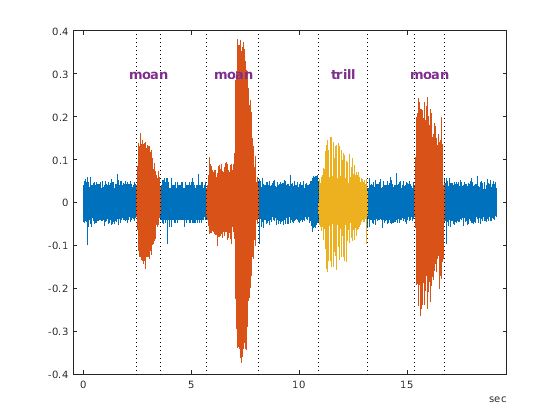

Визуализируйте помеченные области

Отобразите и идентифицируйте необходимые области, которые вы пометили. Для получения дополнительной информации см. код для labelIntervals функция в конце примера.

mvals = getLabelValues(whalesongs,2,'MoanRegions');
tvals = getLabelValues(whalesongs,2,'TrillRegions');

cmap = lines;

hold on

tmoan = mvals.ROILimits;
for kj = 1:size(tmoan,1)
    tv = find(seconds(t)>tmoan(kj,1) & seconds(t)<tmoan(kj,2));
    plot(t(tv),sng(tv),'Color',cmap(2,:))
end

ttrill = tvals.ROILimits;
for kj = 1:size(ttrill,1)
    tv = find(seconds(t)>ttrill(kj,1) & seconds(t)<ttrill(kj,2));
    plot(t(tv),sng(tv),'Color',cmap(3,:))
end

labelIntervals(mvals,tvals,cmap(4,:))

hold off

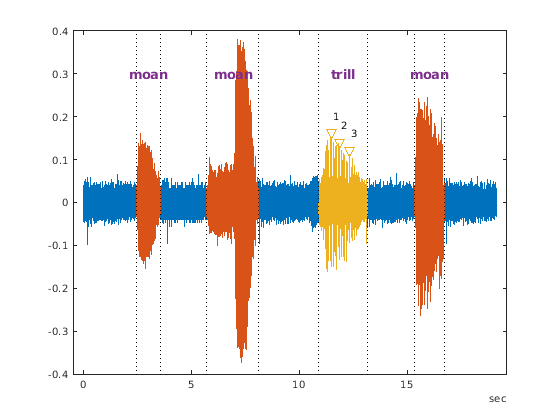

Визуализируйте помеченные точки

Отобразите и идентифицируйте peaks трели, который вы пометили.

pk = getLabelValues(whalesongs,2,{'TrillRegions','TrillPeaks'});

locs  = zeros(size(pk,1),1);
for kj = 1:length(locs)
    locs(kj) = find(seconds(t) == pk.Location(kj));
end

hold on
plot(t(locs),sng(locs)+0.01,'v','MarkerSize',8,'Color',[0.929,0.694,0.125])
text(t(locs)+seconds(0.2),sng(locs)+0.05,int2str(cell2mat(pk.Value)), ...
    'HorizontalAlignment','center')
hold off

Эта функция помощника отображает и идентифицирует необходимые области.

function labelIntervals(mvals,tvals,clr)
    [X,Y] = meshgrid(seconds([mvals.ROILimits;tvals.ROILimits]),ylim);
    plot(X,Y,':k')
    topts = {'HorizontalAlignment','center','FontWeight','bold', ...
        'FontSize',12,'Color',clr};
    text((X(1,1:4)+X(1,5:end))/2,Y(2,5:end)-0.1, ...
        ["moan" "moan" "moan" "trill"],topts{:})
end

Загрузите, передискретизируйте и импортируйте данные в Signal Labeler

Сигналы, помеченные в этом примере, от Базы данных Аритмии MIT-BIH [4]. Каждый сигнал в базе данных был произведен на уровне 360 Гц и аннотировался двумя кардиологами, допуская верификацию результатов.

Загрузите два из сигналов базы данных MIT, соответствуя записям 200 и 203. Передискретизируйте сигналы к 250 Гц, частоту дискретизации данных о Базе данных QT.

load mit200
y200 = resample(ecgsig,25,36);

load mit203
y203 = resample(ecgsig,25,36);

Запустите Signal Analyzer и перетащите сигналы к таблице Signal. Выберите сигналы. Добавьте время информация: на вкладке Analyzer нажмите Time Values, выберите Sample Rate and Start Time, и задайте частоту дискретизации 250 Гц. На вкладке Analyzer нажмите Label. Сигналы появляются в Помеченном Настроенном браузере Сигнала.

Задайте метки

Задайте метки, чтобы присоединить к сигналам.

Создайте пользовательские функции автомаркировки

Создайте две пользовательских функции, один, чтобы определить местоположение и пометить комплексы QRS и другого, чтобы определить местоположение и пометить пик R в каждом комплексе QRS. (Код для findQRS, computeFSST, p2qrs, и findRpeaks функции появляются позже в примере.), Чтобы создать каждую функцию, во вкладке Analyzer, нажимают Automate Value ▼ и выбирают Add Custom Function. Signal Labeler показывает диалоговое окно, просящее имя, описание и тип метки функции, чтобы добавить.

Если вы уже записали функции, и функции находятся в текущей папке или в пути MATLAB®, Signal Labeler добавляет функции в галерею. Если вы не записали функции, Signal Labeler открывает пустые шаблоны в Редакторе для вас, чтобы ввести или вставить код. Сохраните файлы. Функции появляются в галерее.

Маркируйте QRS Complexes и R Peaks

Найдите и пометьте комплексы QRS входных сигналов.

Signal Labeler определяет местоположение и помечает комплексы QRS для всех сигналов, но отображает только те из сигнала, флажок которого вы установили. Комплексы QRS появляются как заштрихованные области в графике и в осях средства просмотра метки. Активируйте регулятор панорамы путем нажатия на Panner на вкладке Display и увеличьте масштаб области помеченного сигнала.

Найдите и пометьте peaks R, соответствующий комплексам QRS.

Метки и их числовые значения появляются в графике и в осях средства просмотра метки.

Экспортируйте помеченные сигналы и вычислите изменчивость сердечного ритма

Экспортируйте помеченные сигналы сравнить изменчивость сердечного ритма для каждого пациента. На вкладке Label нажмите Save Labels. В диалоговом окне, которое появляется, дайте имени heartrates к помеченному набору сигнала. Нажмите ОК, чтобы возвратиться к Signal Analyzer. В таблице Signal выберите heartrates и щелкните правой кнопкой, чтобы экспортировать его в файл под названием HeartRates.mat.

Загрузите помеченный набор сигнала. Для каждого сигнала в наборе вычислите изменчивость сердечного ритма как стандартное отклонение разницы во времени между последовательными heartbeat. Постройте гистограмму различий и отобразите изменчивость сердечного ритма.

load HeartRates

nms = getMemberNames(heartrates);

for k = 1:heartrates.NumMembers

    v = getLabelValues(heartrates,k,{'QRSregions','Rpeaks'});

    hr = diff(cellfun(@(x)x.Location,v));

    subplot(2,1,k)
    histogram(hr,0.5:.025:1.5)
    legend(['hrv = ' num2str(std(hr))])
    ylabel(nms(k))
    ylim([0 6])

end

findQRS Функция: найдите комплексы QRS

findQRS функция находит и помечает комплексы QRS входных сигналов.

Функция использует две вспомогательных функции, computeFSST и p2qrs. (Код для обеих вспомогательных функций появляется позже в примере.) Можно или сохранить функции в отдельных файлах в той же директории или вложить их в findQRS путем вставки их перед итоговым end оператор.

Между вызовами computeFSST и p2qrs, findQRS использует classify функционируйте и обученная глубокая сеть net идентифицировать области QRS. Прежде, чем вызвать classify, findQRS преобразует данные в формат, ожидаемый net, как объяснено в Сегментации Формы волны Используя Глубокое обучение:

function [labelVals,labelLocs] = findQRS(x,t,parentLabelVal,parentLabelLoc,varargin)
% This is a template for creating a custom function for automated labeling
%
%  x is a matrix where each column contains data corresponding to a
%  channel. If the channels have different lengths, then x is a cell array
%  of column vectors.
%
%  t is a matrix where each column contains time corresponding to a
%  channel. If the channels have different lengths, then t is a cell array
%  of column vectors.
%
%  parentLabelVal is the parent label value associated with the output
%  sublabel or empty when output is not a sublabel.
%  parentLabelLoc contains an empty vector when the parent label is an
%  attribute, a vector of ROI limits when parent label is an ROI or a point
%  location when parent label is a point.
%
%  labelVals must be a column vector with numeric, logical or string output
%  values.
%  labelLocs must be an empty vector when output labels are attributes, a
%  two column matrix of ROI limits when output labels are ROIs, or a column
%  vector of point locations when output labels are points.

labelVals = [];
labelLocs = [];

Fs = 250;

load('trainedQTSegmentationNetwork','net')

for kj = 1:size(x,2)

    sig = x(:,kj);

    % Create 10000-sample signal expected by the deep network

    sig = [sig;randn(10000-length(sig),1)/100]';

    % Resize input and compute synchrosqueezed Fourier transforms

    mitFSST = computeFSST(sig,Fs);

    % Use trained network to predict which points belong to QRS regions

    netPreds = classify(net,mitFSST,'MiniBatchSize',50);

    % Convert stack of cell arrays into a single vector

    Location = [1:length(netPreds{1}) length(netPreds{1})+(1:length(netPreds{2}))]';
    Value = [netPreds{1} netPreds{2}]';

    % Label QRS complexes as regions of interest and discard non-QRS data

    [Locs,Vals] = p2qrs(table(Location,Value));

    labelVals = [labelVals;Vals];
    labelLocs = [labelLocs;Locs/Fs];

end

% Insert computeFSST and p2qrs here if you want to nest them inside
% queryQRS instead of including them as separate functions in the folder.

end

computeFSST Функция: измените размер входа и вычислите преобразования Фурье Synchrosqueezed

Эта функция изменяет входные данные в форму, ожидаемую net и затем использует fsst функция, чтобы вычислить synchrosqueezed преобразование Фурье (FSST) входа. В Сегментации Формы волны Используя Глубокое обучение сеть выполняет лучше всего, когда дали, как введено карту частоты времени каждого обучения или тестирующий сигнал. FSST приводит к набору функций, особенно полезных для текущих сетей, потому что преобразование имеет то же разрешение времени как исходный вход. Функция:

function signalsFsst = computeFSST(xd,Fs)

targetLength = 5000;
signalsOut = {};

for sig_idx = 1:size(xd,1)

    current_sig = xd(sig_idx,:)';

    % Compute the number of targetLength-sample chunks in the signal
    numSigs = floor(length(current_sig)/targetLength);

    % Truncate to a multiple of targetLength
    current_sig = current_sig(1:numSigs*targetLength);

    % Create a matrix with as many columns as targetLength signals
    xM = reshape(current_sig,targetLength,numSigs);

    % Vertically concatenate into cell arrays
    signalsOut = [signalsOut; mat2cell(xM.',ones(numSigs,1))];

end

signalsFsst = cell(size(signalsOut));

for idx = 1:length(signalsOut)

   [s,f] = fsst(signalsOut{idx},Fs,kaiser(128));

   % Extract data over the frequency range from 0.5 Hz to 40 Hz
   f_indices = (f > 0.5) & (f < 40);
   signalsFsst{idx}= [real(s(f_indices,:)); imag(s(f_indices,:))];

   signalsFsst{idx} = (signalsFsst{idx}-mean(signalsFsst{idx},2)) ...
       ./std(signalsFsst{idx},[],2);

end

end

p2qrs Функция: маркируйте QRS Complexes как необходимые области

Глубокие сетевые выходные параметры категориальный массив, который помечает каждую точку входного сигнала как принадлежность области P, комплекса QRS, области T, или ни к одному из тех. Эта функция преобразует те метки точки в метки необходимой области QRS.

function [locs,vals] = p2qrs(k)

fc = 1e-6;
df = 20;

ctgs = categories(k.Value);
levs = 1:length(ctgs);
for jk = levs
   cat2num(k.Value == ctgs{jk}) = levs(jk);
end
chpt = findchangepts(cat2num,'MaxNumChanges',length(cat2num));
locs = [[1;chpt'] [chpt'-1;length(cat2num)]+fc];

vals = categorical(cat2num(locs(:,1))',levs,ctgs);
locs = locs+round(k.Location(1))-1;

qrs = find(vals=='QRS' & diff(locs,[],2)>df);

vals = categorical(string(vals(qrs)),["QRS" "n/a"]);

locs = locs(qrs,:);

end

findRpeaks Функция: найдите Peaks R

Эта функция определяет местоположение самого видного пика необходимых областей QRS, найденных findQRS. Функция применяет MATLAB® islocalmax функционируйте к абсолютному значению сигнала в интервалах, расположенных findQRS.

function [labelVals,labelLocs] = findRpeaks(x,t,parentLabelVal,parentLabelLoc,varargin)

Fs = 250;

if isempty(t)
    t = (0:length(x)-1)'/Fs;
end

labelVals = zeros(size(parentLabelLoc,1),1);
labelLocs = zeros(size(parentLabelLoc,1),1);

for kj = 1:size(parentLabelLoc,1)
    tvals = t>=parentLabelLoc(kj,1) & t<=parentLabelLoc(kj,2);
    ti = t(tvals);
    xi = x(tvals);
    lc = islocalmax(abs(xi),'MaxNumExtrema',1);
    labelVals(kj) = xi(lc);
    labelLocs(kj) = ti(lc);
end

end

Ссылки

[1] Laguna, Пабло, Рэймон Джейне и Пере Каминаль. "Автоматическое обнаружение контуров волны в мультиведущих сигналах ECG: Валидация с базой данных CSE". Компьютеры и Биомедицинское Исследование. Издание 27, № 1, 1994, стр 45–60.

[2] Голдбергер, Ари Л., Луис А. Н. Амараль, Леон Гласс, Джеффри М. Гаусдорф, Plamen Ch. Иванов, Роджер Г. Марк, Джозеф Э. Митус, Джордж Б. Муди, Чанг-Канг Пенг и Х. Юджин Стэнли. "PhysioBank, PhysioToolkit и PhysioNet: Компоненты Нового Ресурса Исследования для Комплексных Физиологических Сигналов". Циркуляция. Издание 101, № 23, 2000, стр e215–e220. [Циркуляция Электронные Страницы: http://circ.ahajournals.org/content/101/23/e215.full].

[3] Laguna, Пабло, Роджер Г. Марк, Ари Л. Голдбергер и Джордж Б. Муди. "База данных для Оценки Алгоритмов для Измерения QT и Других Интервалов Формы волны в ECG". Компьютеры в Кардиологии. Издание 24, 1997, стр 673–676.

[4] Капризный, Джордж Б. и Роджер Г. Марк. "Удар Базы данных Аритмии MIT-BIH". Разработка IEEE в Журнале Медицины и Биологии. Издание 20, № 3, мочь-июнь 2001, стр 45–50.

Загрузите речевые данные

Загрузите файл аудиоданных, содержащий предложение "Дуб, сильно, и также дает оттенок, на котором" говорит мужской голос. Сигнал производится на уровне 44 100 Гц.

[y,fs] = audioread('oak.m4a');

% To hear, type soundsc(y,fs)

Метка Define

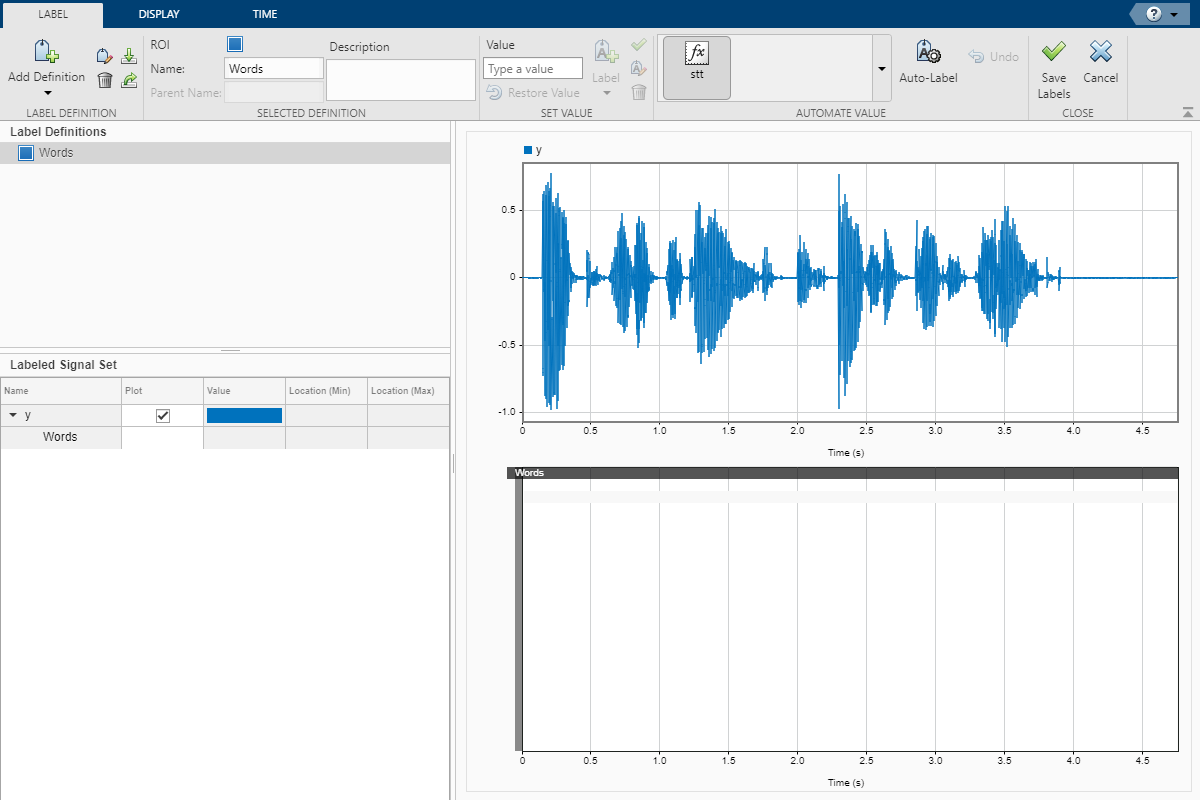

Задайте метку, чтобы присоединить к сигналу. Нажмите Add Definition на вкладке Label. Задайте Маркировать Name как Words, выберите Label Type of ROI, и введите Тип данных как string.

Создайте пользовательскую функцию автомаркировки

Создайте пользовательскую функцию, чтобы пометить слова говорившими в звуковом файле. (Код для stt функция появляется позже в примере.)

Найдите и идентифицируйте произносимые слова

Найдите и идентифицируйте слова, произнесенные во входном сигнале.

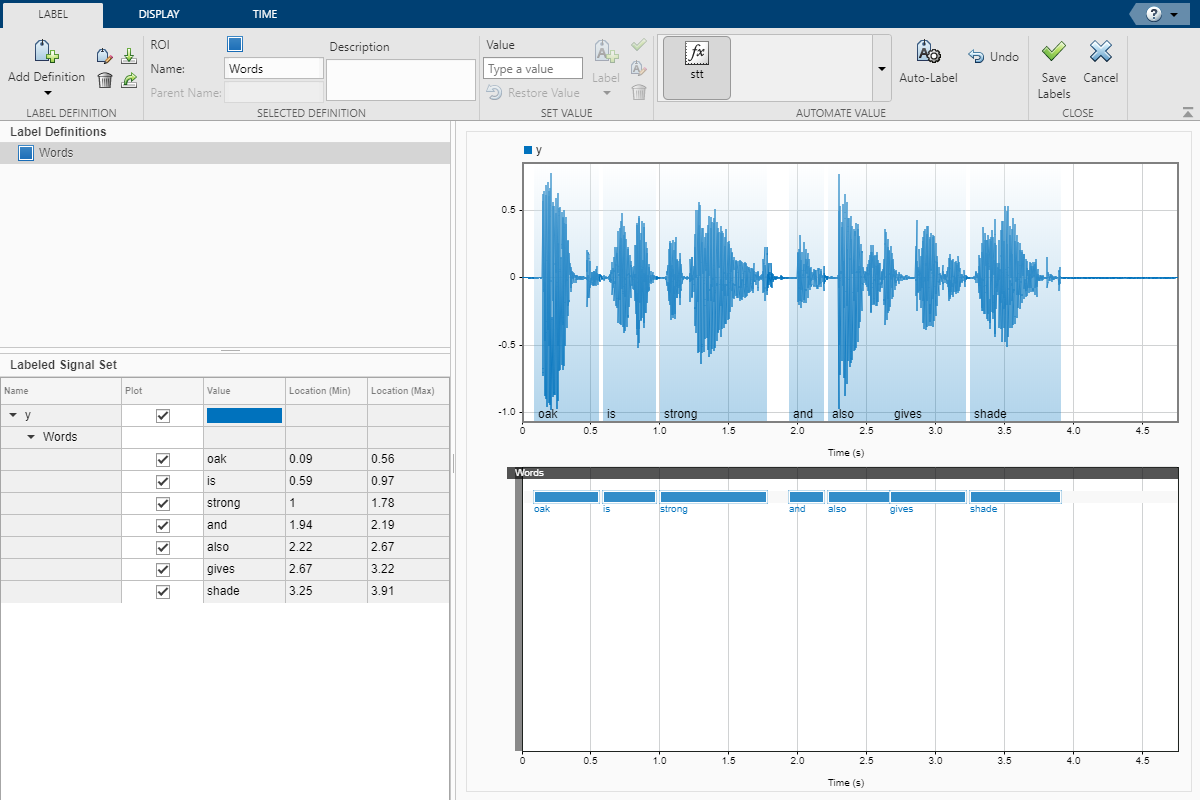

Signal Labeler определяет местоположение и помечает произносимые слова.

Экспортируйте помеченный сигнал

Экспортируйте помеченный сигнал. На вкладке Label нажмите Save Labels. В диалоговом окне, которое появляется, дайте имени transcribedAudio к помеченному набору сигнала. Нажатие "ОК" возвращает вас в Signal Analyzer. На таблице Signal выберите transcribedAudio и щелкните правой кнопкой, чтобы экспортировать его в файл под названием Transcription.mat.

Загрузите помеченный набор сигнала. Набор имеет только одного участника. Получите имена меток и используйте имя, чтобы получить и отобразить записанные слова.

load Transcription

ln = getLabelNames(transcribedAudio);

v = getLabelValues(transcribedAudio,1,ln)

v=7×2 table
     ROILimits       Value
    ____________    ________

    0.09    0.56    "oak"
    0.59    0.97    "is"
       1    1.78    "strong"
    1.94    2.19    "and"
    2.22    2.67    "also"
    2.67    3.22    "gives"
    3.25    3.91    "shade"

Перестройте слова так, чтобы дуб "Чтений предложения дал оттенок, и также был силен". Постройте сигнал с помощью различного цвета в каждом слове.

k = v([1 6:7 4:5 2:3],:);

s = getSignal(transcribedAudio,1);

sent = [];
sgs = NaN(height(s),height(k));
lgd = [];

for kj = 1:height(k)
    lm = length(sent);
    word = s.y(timerange(seconds(k.ROILimits(kj,1)),seconds(k.ROILimits(kj,2))));
    sent = [sent;word];
    sgs(lm+(1:length(word)),kj) = word;
    lgd = [lgd;(length(sent)-length(word)/2)/fs];
end

sgs(length(sent)+1:end,:) = [];

% To hear, type soundsc(sent,fs)

plot((0:length(sgs)-1)/fs,sgs)
text(lgd,-0.7*ones(size(lgd)),k.Value,'HorizontalAlignment',"center")
axis tight

stt Функция: найдите и идентифицируйте произносимые слова

Эта функция использует Речевой API Уотсона IBM и speech2text Audio Toolbox расширенная функциональность, чтобы извлечь произносимые слова из звукового файла.

function [labelVals,labelLocs] = stt(x,t,parentLabelVal,parentLabelLoc,varargin)

aspeechObjectIBM = speechClient('IBM','timestamps',true,'model','en-US_NarrowbandModel');

fs = 1/(t(2)-t(1));

tixt = speech2text(aspeechObjectIBM,x,fs);

numLabels = numel(tixt.TimeStamps{:});
labelVals = strings(numLabels,1);
labelLocs = zeros(numLabels,2);

for idx =1:numLabels
    labelVals(idx) = tixt.TimeStamps{:}{idx}{1};
    labelLocs(idx,1) = tixt.TimeStamps{:}{idx}{2};
    labelLocs(idx,2) = tixt.TimeStamps{:}{idx}{3};
end

end
