taylorwin

Окно Тейлора

свернуть все на странице

Синтаксис

w = taylorwin(L)
w = taylorwin(L,nbar)
w = taylorwin(L,nbar,sll)

Описание

w = taylorwin(L) возвращает L- укажите окно Тейлора.

w = taylorwin(L,nbar) возвращает L- укажите окно Тейлора с номером (nbar) почти из боковых лепестков постоянного уровня, смежных с mainlobe.

пример

w = taylorwin(L,nbar,sll) возвращает L- укажите окну Тейлора уровень бокового лепестка имеющий sll дБ относительно пика mainlobe.

Примеры

свернуть все

Скрипт Open Live Script

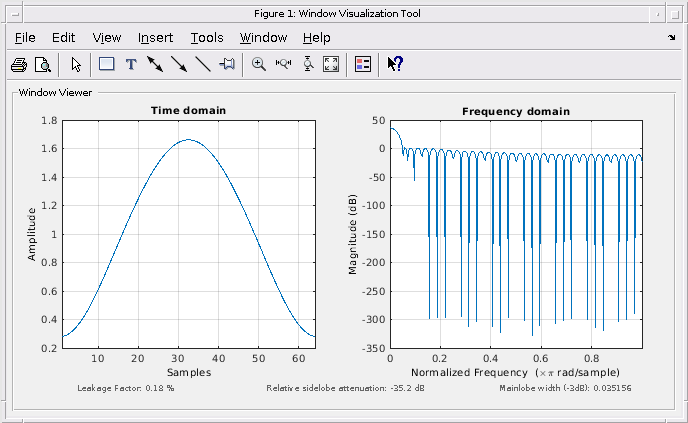

Сгенерируйте окно Тейлора с 64 точками с четыре почти боковые лепестки постоянного уровня и пиковый уровень бокового лепестка-35 дБ относительно пика mainlobe. Визуализируйте результат с wvtool.

w = taylorwin(64,4,-35);
wvtool(w)

Входные параметры

свернуть все

Длина окна, заданная как положительное целое число.

Типы данных: single | double

Количество почти боковых лепестков постоянного уровня, смежных с mainlobe, заданным как положительное целое число. Эти боковые лепестки являются “почти постоянным уровнем”, потому что некоторое затухание происходит в области перехода.

Максимальный уровень бокового лепестка относительно пика mainlobe, заданного как действительный отрицательный скаляр в дБ. Это производит боковые лепестки с peaks sll дБ вниз ниже пика mainlobe.

Выходные аргументы

свернуть все

Окно Тейлора, возвращенное как вектор-столбец.

Алгоритмы

Окна Тейлора похожи на Окна Чебышева. Окно Чебышева имеет самый узкий mainlobe для заданного уровня бокового лепестка, но окно Тейлора позволяет вам делать компромиссы между mainlobe шириной и уровнем бокового лепестка. Распределение Тейлора избегает разрывов ребра, таким образом, боковые лепестки окна Тейлора уменьшаются монотонно. Коэффициенты окна Тейлора не нормированы. Окна Тейлора обычно используются в радарных приложениях, таких как взвешивание изображений радара с синтезированной апертурой и проекта антенны.

Ссылки

[1] Каррара, Уолтер Г., Рональд М. Майевский и Рон С. Гудмен. Высветите радар с синтезированной апертурой: алгоритмы обработки сигналов. Бостон: дом Artech, 1995, приложение D.2.

[2] Brookner, Ила. Практические поэтапные системы антенны массивов. Бостон: дом Artech, 1991.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

Приложения

Функции

Введен в R2006a
