refline
Добавьте ссылочную линию на график
Описание
refline( добавляет ссылочную линию на график на оси, заданной ax,___)ax, использование любого из входных параметров в предыдущих синтаксисах.
hline = refline(___)hline использование любого из входных параметров в предыдущих синтаксисах. Используйте hline изменить свойства определенной ссылочной линии после того, как вы создаете его. Для списка свойств смотрите Line Properties.
Примеры
Добавьте ссылочную линию в среднем значении
Сгенерируйте выборочные данные для независимой переменной x и зависимая переменная y .
x = 1:10; y = x + randn(1,10);

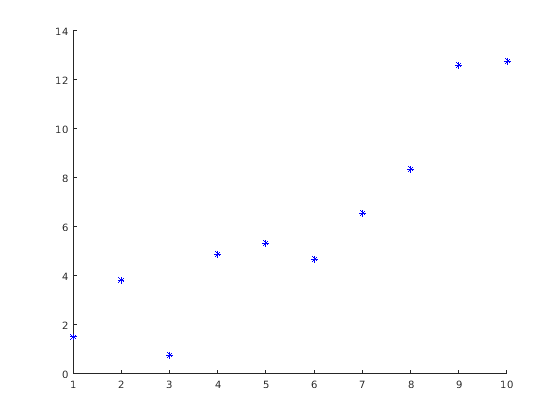

Создайте график рассеивания x и y .
scatter(x,y,25,'b','*')

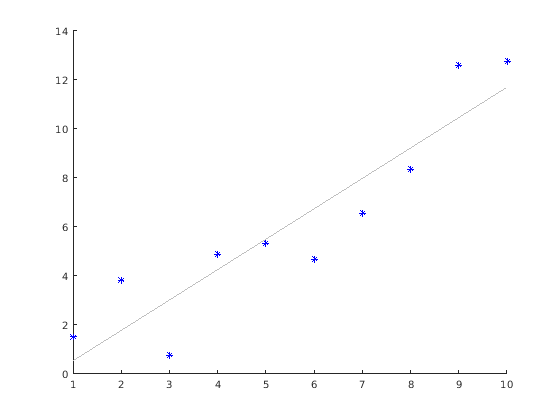

Наложите линию наименьших квадратов на график рассеивания.
refline

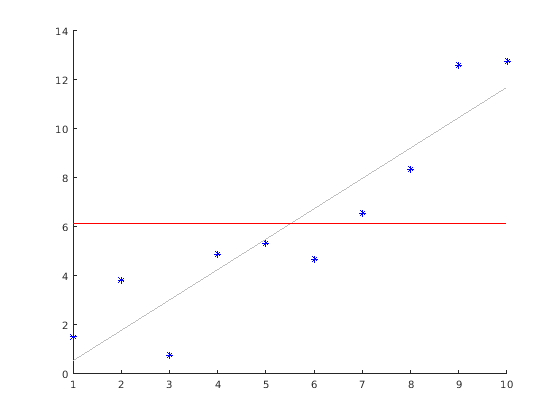

Добавьте ссылочную линию в среднем значении графика рассеивания.
mu = mean(y);
hline = refline([0 mu]);
hline.Color = 'r';
Красная линия является ссылочной линией в среднем значении данных.
Задайте оси для наименьших квадратов и ссылочных линий
Задайте x-переменную и две различных y-переменные, чтобы использовать в графиках.
rng default % For reproducibility x = 1:10; y1 = x + randn(1,10); y2 = 2*x + randn(1,10);
Задайте ax1 как верхняя часть фигуры и ax2 как нижняя половина фигуры. Создайте первый график рассеивания на главной оси с помощью y1, и второй график рассеивания на нижней оси с помощью y2.
figure ax1 = subplot(2,1,1); ax2 = subplot(2,1,2); scatter(ax1,x,y1) scatter(ax2,x,y2)
Наложите линию наименьших квадратов на главный график и ссылочную линию в среднем значении y2 значения в нижнем графике.
lsline(ax1) % This is equivalent to refline(ax1)
mu = mean(y2);
refline(ax2,[0 mu])
