lsline
Добавьте линию наименьших квадратов на график рассеивания
Синтаксис
Описание
lsline накладывает линию наименьших квадратов на каждый график рассеивания в текущей системе координат.
lsline игнорирует точки данных, которые соединяются с телом, подчеркнутым штриховой линией, или штрихпунктирные линии ('-', '--', или '.-') потому что это не полагает, что они графики рассеивания. Чтобы произвести графики рассеивания, используйте MATLAB®
scatter и plot функции.
lsline( накладывает линию наименьших квадратов на график рассеивания в осях, заданных ax)ax вместо текущей системы координат (gca).
h = lsline(___)h использование любого из предыдущих синтаксисов. Используйте h изменить свойства определенной линии наименьших квадратов после того, как вы создаете его. Для списка свойств смотрите Line Properties.
Примеры
Постройте график наименьших квадратов

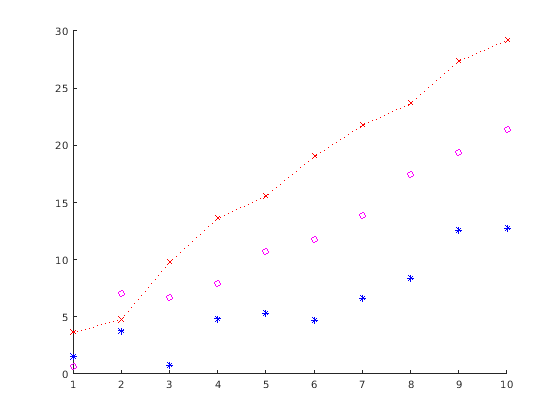

Сгенерируйте три набора выборочных данных и постройте каждый набор на той же фигуре.
x = 1:10; rng default; % For reproducibility figure; y1 = x + randn(1,10); scatter(x,y1,25,'b','*') hold on y2 = 2*x + randn(1,10); plot(x,y2,'mo') y3 = 3*x + randn(1,10); plot(x,y3,'rx:')

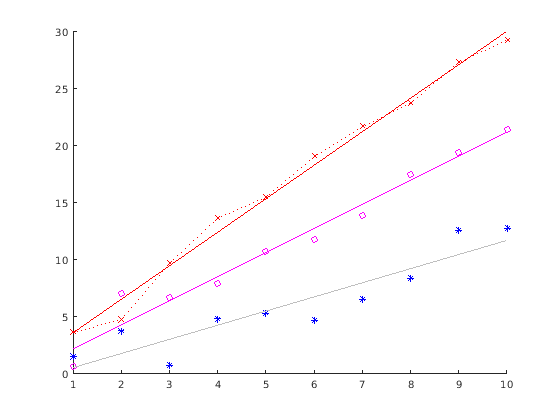

Добавьте линию наименьших квадратов для каждого набора выборочных данных.
lsline
Задайте оси для наименьших квадратов и ссылочных линий
Задайте x-переменную и две различных y-переменные, чтобы использовать в графиках.
rng default % For reproducibility x = 1:10; y1 = x + randn(1,10); y2 = 2*x + randn(1,10);

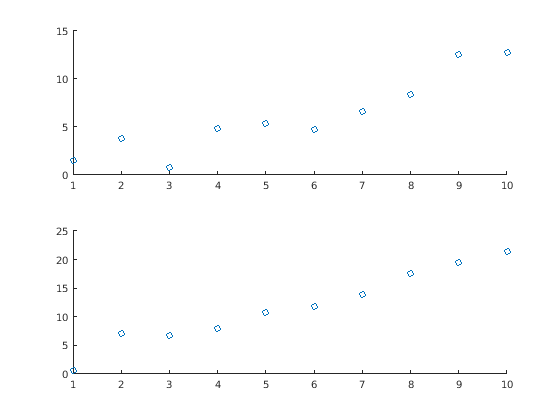

Задайте ax1 как верхняя часть фигуры и ax2 как нижняя половина фигуры. Создайте первый график рассеивания на главной оси с помощью y1, и второй график рассеивания на нижней оси с помощью y2.
figure ax1 = subplot(2,1,1); ax2 = subplot(2,1,2); scatter(ax1,x,y1) scatter(ax2,x,y2)

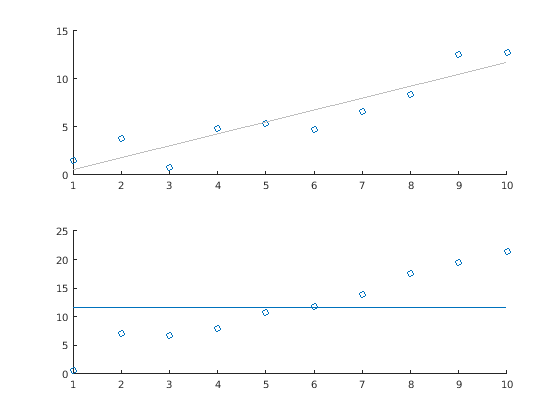

Наложите линию наименьших квадратов на главный график и ссылочную линию в среднем значении y2 значения в нижнем графике.
lsline(ax1) % This is equivalent to refline(ax1)
mu = mean(y2);
refline(ax2,[0 mu])
Используйте объект линии наименьших квадратов, чтобы изменить свойства линии
Задайте x-переменную и две различных y-переменные, чтобы использовать в графиках.
rng default % For reproducibility x = 1:10; y1 = x + randn(1,10); y2 = 2*x + randn(1,10);
Задайте ax1 как верхняя часть фигуры и ax2 как нижняя половина фигуры. Создайте первый график рассеивания на главной оси с помощью y1, и второй график рассеивания на нижней оси с помощью y2.
figure ax1 = subplot(2,1,1); ax2 = subplot(2,1,2); scatter(ax1,x,y1) scatter(ax2,x,y2)

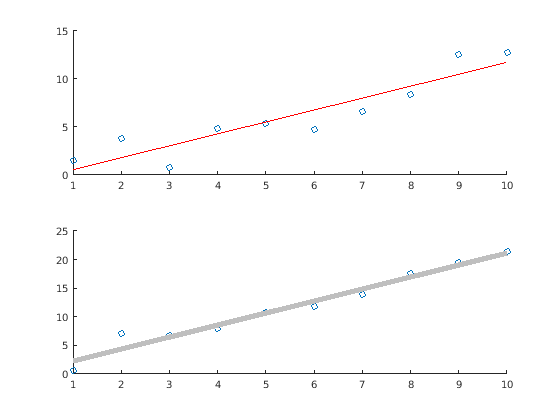

Наложите линию наименьших квадратов на главный график. Затем используйте объект линии наименьших квадратов h1 изменить цвет линии в красный.
h1 = lsline(ax1);
h1.Color = 'r';Наложите линию наименьших квадратов на нижний график. Затем используйте объект линии наименьших квадратов h2 увеличить ширину линии до 5.
h2 = lsline(ax2); h2.LineWidth = 5;
