Панорама

Сверточная нейронная сеть (CNN) является мощным методом машинного обучения от поля глубокого обучения. CNNs обучены с помощью большого количества разнообразных изображений. От этого большого количества CNNs может изучить богатые представления функции для широкого спектра изображений. Эти представления функции часто превосходят по характеристикам изготовленные вручную функции, такие как ПОЖИРАТЕЛЬ РЕСУРСОВ, LBP или SURF. Простой способ усилить степень CNNs, не инвестируя время и усилие в обучение, состоит в том, чтобы использовать предварительно обученный CNN в качестве экстрактора функции.

В этом примере изображения от Цветочного Набора данных [5] классифицируются в категории с помощью мультикласса линейный SVM, обученный с функциями CNN, извлеченными из изображений. Этот подход, чтобы отобразить классификацию категорий следует общепринятой практике обучения стандартный использующий классификатора функции, извлеченные из изображений. Например, Классификация Категорий Изображений Используя пример Набора признаков использует функции SURF в среде набора признаков, чтобы обучить мультикласс SVM. Различие здесь - то, что вместо того, чтобы использовать функции изображений, такие как ПОЖИРАТЕЛЬ РЕСУРСОВ или SURF, функции извлечены с помощью CNN.

Примечание: Этот пример требует Deep Learning Toolbox™, Statistics and Machine Learning Toolbox™ и Модели Deep Learning Toolbox™ для Сети ResNet-50.

Используя CUDA-способный графический процессор NVIDIA™ с вычисляют возможность 3.0, или выше настоятельно рекомендован для выполнения этого примера. Использование графического процессора требует Parallel Computing Toolbox™.

Данные об образе загрузки

Классификатор категории будет обучен на изображениях от Цветочного Набора данных [5].

% Location of the compressed data set
url = 'http://download.tensorflow.org/example_images/flower_photos.tgz';

% Store the output in a temporary folder
downloadFolder = tempdir;
filename = fullfile(downloadFolder,'flower_dataset.tgz');

Примечание: Время загрузки данных зависит от вашего интернет-соединения. Следующий набор команд использует MATLAB, чтобы загрузить данные и блокирует MATLAB. В качестве альтернативы можно использовать веб-браузер, чтобы сначала загрузить набор данных на локальный диск. Чтобы использовать файл, который вы загрузили с сети, замените значение переменной outputFolder выше на местоположение загруженного файла.

% Uncompressed data set
imageFolder = fullfile(downloadFolder,'flower_photos');

if ~exist(imageFolder,'dir') % download only once
    disp('Downloading Flower Dataset (218 MB)...');
    websave(filename,url);
    untar(filename,downloadFolder)
end

Загрузите изображения

Загрузите набор данных с помощью ImageDatastore помочь вам управлять данными. Поскольку ImageDatastore работает с местоположениями файла изображения, изображения не загружаются в память, пока не считано, делая его эффективным для использования с большими коллекциями изображений.

imds = imageDatastore(imageFolder, 'LabelSource', 'foldernames', 'IncludeSubfolders',true);

Ниже, вы видите изображение в качестве примера от одной из категорий, включенных в набор данных. Отображенное изображение Марио.

% Find the first instance of an image for each category
daisy = find(imds.Labels == 'daisy', 1);

figure
imshow(readimage(imds,daisy))

imds переменная теперь содержит изображения и подписи категорий, сопоставленные с каждым изображением. Метки автоматически присвоены с имен папок файлов изображений. Используйте countEachLabel обобщать количество изображений на категорию.

tbl = countEachLabel(imds)

tbl=5×2 table
      Label       Count
    __________    _____

    daisy          633
    dandelion      898
    roses          641
    sunflowers     699
    tulips         799

Поскольку imds выше содержит неравное количество изображений на категорию, давайте сначала настроим ее, так, чтобы количество изображений в наборе обучающих данных было сбалансировано.

% Determine the smallest amount of images in a category
minSetCount = min(tbl{:,2});

% Limit the number of images to reduce the time it takes
% run this example.
maxNumImages = 100;
minSetCount = min(maxNumImages,minSetCount);

% Use splitEachLabel method to trim the set.
imds = splitEachLabel(imds, minSetCount, 'randomize');

% Notice that each set now has exactly the same number of images.
countEachLabel(imds)

ans=5×2 table
      Label       Count
    __________    _____

    daisy          100
    dandelion      100
    roses          100
    sunflowers     100
    tulips         100

Предварительно обученная сеть Load

Существует несколько предварительно обученных сетей, которые завоевали популярность. Большинство из них было обучено на наборе данных ImageNet, который имеет 1 000 категорий объектов и 1,2 миллиона учебных изображений [1]. "ResNet-50" является одной такой моделью и может загрузиться с помощью resnet50 функция от Нейронной сети Toolbox™. Используя resnet50 требует, чтобы вы сначала установили Модель Deep Learning Toolbox™ для Сети ResNet-50.

% Load pretrained network
net = resnet50();

Другие популярные сети, обученные на ImageNet, включают AlexNet, GoogLeNet, VGG-16 и VGG-19 [3], который может загрузиться с помощью alexnet, googlenet, vgg16, и vgg19 от Deep Learning Toolbox™.

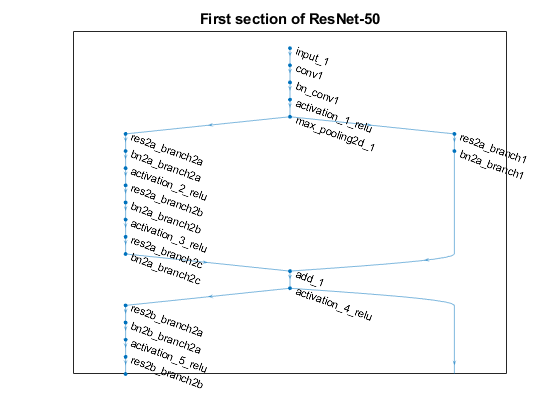

Используйте plot визуализировать сеть. Поскольку это - большая сеть, настройте окно экрана, чтобы показать только первый раздел.

% Visualize the first section of the network.
figure
plot(net)
title('First section of ResNet-50')
set(gca,'YLim',[150 170]);

Первый слой задает входные размерности. Каждый CNN имеет различный входной размер требования. Тот, используемый в этом примере, требует входа изображений, который является 224 224 3.

% Inspect the first layer
net.Layers(1)

ans =
  ImageInputLayer with properties:

                      Name: 'input_1'
                 InputSize: [224 224 3]

   Hyperparameters
          DataAugmentation: 'none'
             Normalization: 'zerocenter'
    NormalizationDimension: 'auto'
                      Mean: [224×224×3 single]

Промежуточные слои составляют объем CNN. Это серия сверточных слоев, вкрапленных исправленными линейными модулями (ReLU) и макс. объединяющими слоями [2]. После этих слоев 3 полносвязных слоя.

Последний слой является слоем классификации, и его свойства зависят от задачи классификации. В этом примере модель CNN, которая загрузилась, была обучена решить задачу классификации с 1000 путями. Таким образом слой классификации имеет 1 000 классов от набора данных ImageNet.

% Inspect the last layer
net.Layers(end)

ans =
  ClassificationOutputLayer with properties:

            Name: 'ClassificationLayer_fc1000'
         Classes: [1000×1 categorical]
      OutputSize: 1000

   Hyperparameters
    LossFunction: 'crossentropyex'

% Number of class names for ImageNet classification task
numel(net.Layers(end).ClassNames)

ans = 1000

Обратите внимание на то, что модель CNN не будет используемой в исходной задаче классификации. Это будет повторно ставившим целью, чтобы решить различную задачу классификации на Цветочном Наборе данных.

Подготовьте обучение и протестируйте наборы изображений

Разделите наборы в данные об обучении и валидации. Выберите 30% изображений от каждого набора для обучающих данных и остатка, 70%, для данных о валидации. Рандомизируйте разделение, чтобы не смещать результаты. Наборы обучающих данных и наборы тестов будут обработаны моделью CNN.

[trainingSet, testSet] = splitEachLabel(imds, 0.3, 'randomize');

Предварительно обработайте изображения для CNN

Как отмечалось ранее, net может только обработать изображения RGB, которые являются 224 224. Чтобы постараться не повторно сохранять все изображения в этот формат, используйте augmentedImageDatastore изменить размер и преобразовать любые полутоновые изображения в RGB на лету. augmentedImageDatastore может использоваться в дополнительном увеличении данных также, когда используется в сетевом обучении.

% Create augmentedImageDatastore from training and test sets to resize
% images in imds to the size required by the network.
imageSize = net.Layers(1).InputSize;
augmentedTrainingSet = augmentedImageDatastore(imageSize, trainingSet, 'ColorPreprocessing', 'gray2rgb');
augmentedTestSet = augmentedImageDatastore(imageSize, testSet, 'ColorPreprocessing', 'gray2rgb');

Извлеките учебные функции Используя CNN

Каждый слой CNN производит ответ или активацию, к входному изображению. Однако существует только несколько слоев в CNN, которые подходят для извлечения признаков изображений. Слои в начале сетевого получения основные функции изображений, такие как ребра и блобы. Чтобы видеть это, визуализируйте сетевые веса фильтра из первого сверточного слоя. Это может помочь создать интуицию относительно того, почему функции, извлеченные из CNNs, работают так хорошо на задачи распознавания изображений. Обратите внимание на то, что визуализация функций от более глубоких весов слоя может быть сделана с помощью deepDreamImage от Deep Learning Toolbox™.

% Get the network weights for the second convolutional layer
w1 = net.Layers(2).Weights;

% Scale and resize the weights for visualization
w1 = mat2gray(w1);
w1 = imresize(w1,5);

% Display a montage of network weights. There are 96 individual sets of
% weights in the first layer.
figure
montage(w1)
title('First convolutional layer weights')

Заметьте, как первый слой сети изучил фильтры для получения функции ребра и блоб. Эти "примитивные" функции затем обрабатываются более глубокими сетевыми слоями, которые сочетают ранние функции, чтобы сформировать высокоуровневые функции изображений. Эти высокоуровневые функции лучше подходят для задач распознавания, потому что они сочетают все примитивные функции в более богатое представление изображений [4].

Можно легко извлечь функции из одного из более глубоких слоев с помощью activations метод. Выбор, который из глубоких слоев, чтобы выбрать проектное решение, но обычно начиная со слоя прямо, прежде чем слой классификации является хорошим местом, чтобы запуститься. В net, этот слой называют 'fc1000'. Давайте извлечем учебные функции с помощью того слоя.

featureLayer = 'fc1000';
trainingFeatures = activations(net, augmentedTrainingSet, featureLayer, ...
    'MiniBatchSize', 32, 'OutputAs', 'columns');

Обратите внимание на то, что функция активаций автоматически использует графический процессор в обработке, если вы доступны, в противном случае, центральный процессор используется.

В коде выше, 'MiniBatchSize' установлен 32, чтобы гарантировать, что CNN и данные изображения помещаются в память графического процессора. Вы, возможно, должны понизить 'MiniBatchSize', если ваш графический процессор исчерпывает память. Кроме того, активации выход располагаются как столбцы. Это помогает ускорению мультикласс линейное обучение SVM, которое следует.

Обучите мультикласс классификатор SVM, использующий функции CNN

Затем используйте функции CNN изображений, чтобы обучить мультикласс классификатор SVM. Быстрый Стохастический решатель Градиентного спуска используется в обучении путем установки fitcecoc параметр 'Учеников' функции к 'Линейному'. Это помогает ускорению обучение при работе с высоко-размерными характеристическими векторами CNN.

% Get training labels from the trainingSet
trainingLabels = trainingSet.Labels;

% Train multiclass SVM classifier using a fast linear solver, and set
% 'ObservationsIn' to 'columns' to match the arrangement used for training
% features.
classifier = fitcecoc(trainingFeatures, trainingLabels, ...
    'Learners', 'Linear', 'Coding', 'onevsall', 'ObservationsIn', 'columns');

Оцените классификатор

Повторите, что процедура раньше ранее извлекала функции изображений из testSet. Тестовые функции могут затем быть переданы классификатору, чтобы измерить точность обученного классификатора.

% Extract test features using the CNN
testFeatures = activations(net, augmentedTestSet, featureLayer, ...
    'MiniBatchSize', 32, 'OutputAs', 'columns');

% Pass CNN image features to trained classifier
predictedLabels = predict(classifier, testFeatures, 'ObservationsIn', 'columns');

% Get the known labels
testLabels = testSet.Labels;

% Tabulate the results using a confusion matrix.
confMat = confusionmat(testLabels, predictedLabels);

% Convert confusion matrix into percentage form
confMat = bsxfun(@rdivide,confMat,sum(confMat,2))

confMat = 5×5

    0.8571    0.0286    0.0286    0.0714    0.0143
    0.0571    0.8286         0    0.0571    0.0571
    0.0143         0    0.7714    0.0714    0.1429
    0.0286    0.0571    0.0571    0.8000    0.0571
         0         0    0.2000    0.0286    0.7714

% Display the mean accuracy
mean(diag(confMat))

ans = 0.8057

Примените обученный классификатор на одно тестовое изображение

Примените обученный классификатор, чтобы категоризировать новые изображения. Считайте одно из "гирляндных" тестовых изображений.

testImage = readimage(testSet,1);
testLabel = testSet.Labels(1)

testLabel = categorical
     daisy

Извлеките функции изображений с помощью CNN.

% Create augmentedImageDatastore to automatically resize the image when
% image features are extracted using activations.
ds = augmentedImageDatastore(imageSize, testImage, 'ColorPreprocessing', 'gray2rgb');

% Extract image features using the CNN
imageFeatures = activations(net, ds, featureLayer, 'OutputAs', 'columns');

Сделайте прогноз с помощью классификатора.

% Make a prediction using the classifier
predictedLabel = predict(classifier, imageFeatures, 'ObservationsIn', 'columns')

predictedLabel = categorical
     daisy

Ссылки

[1] Дэн, Цзя, и др. "Imagenet: крупномасштабная иерархическая база данных изображений". Компьютерное зрение и Распознавание образов, 2009. CVPR 2009. Конференция по IEEE по. IEEE, 2009.

[2] Krizhevsky, Алекс, Илья Сутскевер и Джеффри Э. Хинтон. "Классификация Imagenet с глубокими сверточными нейронными сетями". Усовершенствования в нейронных системах обработки информации. 2012.

[3] Симонян, Карен и Эндрю Зиссермен. "Очень глубоко сверточные сети для крупномасштабного распознавания изображений". arXiv предварительно распечатывают arXiv:1409.1556 (2014).

[4] Donahue, Джефф, и др. "Кофе без кофеина: глубокая сверточная активация показывает для типового визуального распознавания". arXiv предварительно распечатывают arXiv:1310.1531 (2013).

[5] Tensorflow: как переобучить классификатор изображений для новых категорий.
