opticalFlowHS

Объект для оценки оптического потока с помощью Рогового-Schunck метода

Описание

Создайте объект оптического потока для оценки направления и скорости движущегося объекта с помощью Рогового-Schunck метода. Используйте объектный функциональный estimateFlow оценить векторы оптического потока. Используя reset возразите функции, можно сбросить внутреннее состояние объекта оптического потока.

Создание

Синтаксис

opticFlow = opticalFlowHS

opticFlow = opticalFlowHS(Name,Value)

Описание

opticFlow = opticalFlowHS возвращается оптический поток возражают, что можно использовать, чтобы оценить направление и скорость движущихся объектов в видео. Оптический поток оценивается с помощью Рогового-Schunck метода.

пример

opticFlow = opticalFlowHS(Name,Value) возвращает объект оптического потока со свойствами, заданными как один или несколько Name,Value парные аргументы. Любые незаданные свойства имеют значения по умолчанию. Заключите каждое имя свойства в кавычки.

Например, opticalFlowHS('Smoothness',1.5)

Свойства

развернуть все

`Smoothness` — Ожидаемая гладкость
1 (значение по умолчанию) | положительная скалярная величина

Ожидаемая гладкость оптического потока, заданного как положительная скалярная величина. Увеличьте это значение, когда будет увеличенное движение между последовательными системами координат. Типичное значение для 'Smoothness' вокруг 1.

`MaxIteration` — Максимальное количество итераций
10 (значение по умолчанию) | положительный скаляр с целочисленным знаком

Максимальное количество итераций, заданных как положительный скаляр с целочисленным знаком. Увеличьте это значение, чтобы оценить оптический поток объектов с низкой скоростью.

Итеративный расчет останавливается, когда количество итераций равняется значению 'MaxIteration' или когда алгоритм достигает набора значений для 'VelocityDifference'. Остановить расчет только при помощи 'MaxIteration', установите значение 'VelocityDifference' к 0.

`VelocityDifference` — Минимальное абсолютное различие скорости
0 (значение по умолчанию) | положительная скалярная величина

Минимальное абсолютное различие скорости, заданное как положительная скалярная величина. Это значение зависит от типа входных данных. Уменьшите это значение, чтобы оценить оптический поток объектов, которые имеют низкую скорость.

Итеративный расчет останавливается, когда алгоритм достигает набора значений для 'VelocityDifference' или количество итераций равняется 'MaxIteration'. Использовать только 'VelocityDifference' чтобы остановить расчет, установите 'MaxIteration' к Inf.

Функции объекта

`estimateFlow`	Оцените оптический поток
`reset`	Сбросьте внутреннее состояние объекта оценки оптического потока

Примеры

свернуть все

Оцените оптический поток Используя роговой-Schunck метод

Скрипт Open Live Script

Создайте VideoReader объект для входного видеофайла, visiontraffic.avi. Задайте метку времени системы координат, чтобы читать как 11.

vidReader = VideoReader('visiontraffic.avi','CurrentTime',11);

Задайте метод оценки оптического потока как opticalFlowHS. Выход является объектом, задающим метод оценки оптического потока и его свойства.

opticFlow = opticalFlowHS

opticFlow =
  opticalFlowHS with properties:

            Smoothness: 1
          MaxIteration: 10
    VelocityDifference: 0

Создайте пользовательское окно рисунка, чтобы визуализировать векторы оптического потока.

h = figure;
movegui(h);
hViewPanel = uipanel(h,'Position',[0 0 1 1],'Title','Plot of Optical Flow Vectors');
hPlot = axes(hViewPanel);

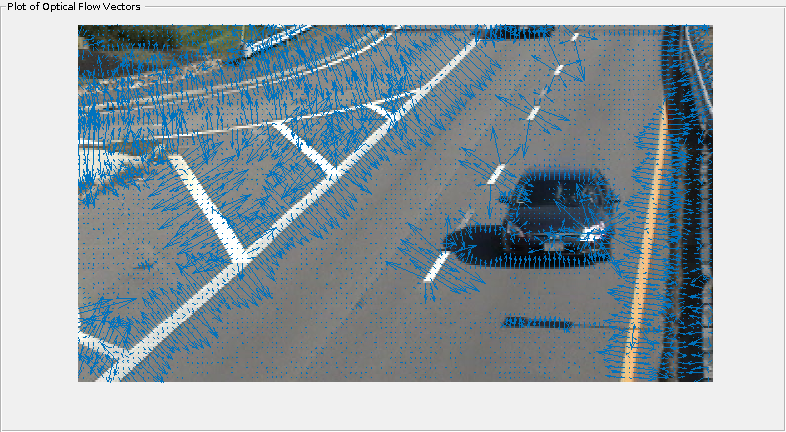

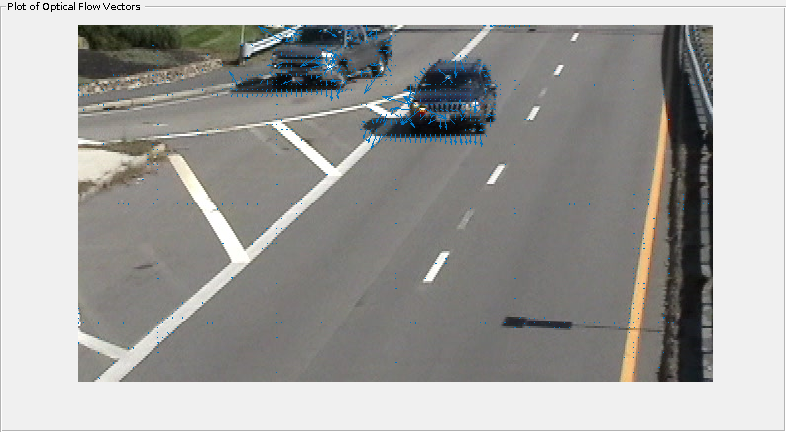

Считайте фреймы изображения из VideoReader возразите и преобразуйте в полутоновые изображения. Оцените оптический поток от последовательных фреймов изображения. Отобразите систему координат текущего изображения и постройте векторы оптического потока как график полей градиента.

while hasFrame(vidReader)
    frameRGB = readFrame(vidReader);
    frameGray = rgb2gray(frameRGB);
    flow = estimateFlow(opticFlow,frameGray);
    imshow(frameRGB)
    hold on
    plot(flow,'DecimationFactor',[5 5],'ScaleFactor',60,'Parent',hPlot);
    hold off
    pause(10^-3)
end

Алгоритмы

развернуть все

Чтобы вычислить оптический поток между двумя изображениями, необходимо решить это уравнение ограничений оптического потока:

$I_{x} u + I_{y} v + I_{t} = 0$

$I_{x}$ , $I_{y}$ , и $I_{t}$ пространственно-временные производные яркости изображения.
u является горизонтальным оптическим потоком.
v является вертикальным оптическим потоком.

Роговой-Schunck метод

Путем предположения, что оптический поток является гладким через целое изображение, Роговой-Schunck метод оценивает скоростное поле, $[\begin{matrix} u & v]^{T} \end{matrix}$ , это минимизирует это уравнение:

$E = \iint (I_{x} u + I_{y} v + I_{t})^{2} d x d y + α \iint {{(\frac{\partial u}{\partial x})}^{2} + {(\frac{\partial u}{\partial y})}^{2} + {(\frac{\partial v}{\partial x})}^{2} + {(\frac{\partial v}{\partial y})}^{2}} d x d y$

В этом уравнении, $\frac{\partial u}{\partial x}$ и $\frac{\partial u}{\partial y}$ пространственные производные оптического скоростного компонента, u, и $α$ масштабирует глобальный термин гладкости. Роговой-Schunck метод минимизирует предыдущее уравнение, чтобы получить скоростное поле, [u v], для каждого пикселя в изображении. Этот метод дан следующими уравнениями:

$\begin{array}{l} u_{x, y}^{k + 1} = {\bar{u}}_{x, y}^{k} - \frac{I_{x} [I_{x} {\bar{u}}^{k}_{x, y} + I_{y} {\bar{v}}^{k}_{x, y} + I_{t}]}{α^{2} + I_{x}^{2} + I_{y}^{2}} \\ v_{x, y}^{k + 1} = {\bar{v}}_{x, y}^{k} - \frac{I_{y} [I_{x} {\bar{u}}^{k}_{x, y} + I_{y} {\bar{v}}^{k}_{x, y} + I_{t}]}{α^{2} + I_{x}^{2} + I_{y}^{2}} \end{array}$

В этих уравнениях, $[\begin{matrix} u_{x, y}^{k} & v_{x, y}^{k} \end{matrix}]$ оценка скорости для пикселя в (x, y), и $[\begin{matrix} {\bar{u}}_{x, y}^{k} & {\bar{v}}_{x, y}^{k} \end{matrix}]$ среднее значение окружения $[\begin{matrix} u_{x, y}^{k} & v_{x, y}^{k} \end{matrix}]$ . Для k = 0, начальная скорость 0.

Решить u и v использование Рогового-Schunck метода:

Вычислить $I_{x}$ и $I_{y}$ при помощи ядра свертки Sobel, $[\begin{matrix} - 1 & - 2 & \begin{matrix} \begin{matrix} \begin{matrix} - 1; & 00 \end{matrix} & 0; & 1 \end{matrix} & 21 \end{matrix} \end{matrix}]$ , и его транспонированная форма для каждого пикселя в первом изображении.
Вычислить $I_{t}$ между изображениями 1 и 2 использования $[\begin{matrix} - 1 & 1 \end{matrix}]$ ядро.
Примите предыдущую скорость, чтобы быть 0 и вычислить среднюю скорость для каждого пиксельного использования $[\begin{matrix} 01 & \begin{matrix} 0; & 1 & \begin{matrix} 0 & 1; & \begin{matrix} 010 \end{matrix} \end{matrix} \end{matrix} \end{matrix}]$ как ядро свертки.
Итеративно решите для вас и против.

Ссылки

[1] Баррон, J. L. Д. Дж. Флит, С. С. Беокемин и Т. А. Беркитт. “Производительность методов оптического потока”. В Продолжениях Конференции по IEEE по Компьютерному зрению и Распознаванию образов (CVPR), 236-242. Равнина, IL: CVPR, 1992.
