Создайте полные пиксельные данные RGB из пикселей шаблона Байера
visionhdl.DemosaicInterpolator обеспечивает фильтр интерполяции шаблона Байера для данных о потоковом видео. Можно выбрать низкую билинейную интерполяцию сложности или умеренную сложность откорректированная градиентом билинейная интерполяция. Объект реализует вычисления с помощью эффективных оборудованием алгоритмов в генерации HDL-кода.
Объект выполняет билинейную интерполяцию на 3×3 пиксельное окно с помощью только сложения и сдвиги разряда.
Объект выполняет коррекцию градиента на 5×5 пиксельное окно. Объект реализует вычисление с помощью сдвига разряда, сложения, и Каноническая цифра со знаком (CSD) низкоуровневая умножается.
Запуск в R2016b, вместо того, чтобы использовать step метод, чтобы выполнить операцию, заданную Системой object™, можно вызвать объект с аргументами, как будто это была функция. Например, y = step(obj,x) и y = obj(x) выполните эквивалентные операции.
D = visionhdl.DemosaicInterpolatorD, это интерполирует R'G'B' данные из пиксельного потока шаблона Байера.
D = visionhdl.DemosaicInterpolator(Name,Value)D, с дополнительными опциями, заданными одним или несколькими NameЗначение парные аргументы. Name имя свойства и Value соответствующее значение. Name должен появиться в одинарных кавычках (''). Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1,Value1,...,NameN,ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию.
|
Алгоритм объектное использование, чтобы вычислить недостающие пиксельные значения.
|
|
Цветная последовательность пикселей во входном потоке. Задайте последовательность R, G, и пиксели B, которые соответствуют блоку 2 на 2 пикселей в верхнем левом углу входного изображения. Задайте последовательность в слева направо, порядок от начала до конца. Например, значение по умолчанию,
|
| Размер буфера памяти линии, заданного как положительное целое число. Выберите степень двойки, которая размещает количество активных пикселей в одной горизонтальной линии. Выберите степень 2, который размещает количество активных пикселей в горизонтальной линии. Если вы задаете значение, которое не является степенью двойки, объект использует следующую самую большую степень двойки. Когда вы устанавливаете Значение по умолчанию: 2048 |
| шаг | Demosaic видеопоток шаблона Байера |
| Характерный для всех системных объектов | |
|---|---|
release | Позвольте изменения значения свойства Системного объекта |
Этот пример создает полные пиксельные данные RGB из изображения миниатюр шаблона Байера.

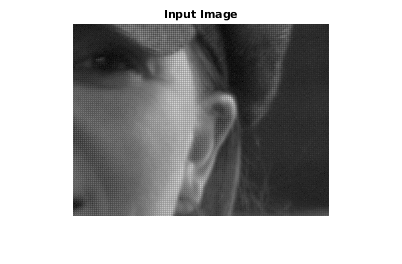

Установите размерности тестового изображения. Загрузите файл исходного изображения. Это изображение находится в шаблоне Байера: каждый пиксель представлен одним значением, чередовав зеленые значения с красными и синими значениями. Затем выберите фрагмент изображения, совпадающего с желаемым тестовым размером. Эти смещения выбирают поверхность женщины в изображении.
frmActivePixels = 256; frmActiveLines = 192; frmOrig = imread('mandi.tif'); frmInput = frmOrig(900:899+frmActiveLines, 2350:2349+frmActivePixels); figure imshow(frmInput) title 'Input Image'
Создайте сериализатор, возражают и задают размер неактивных пиксельных областей.
frm2pix = visionhdl.FrameToPixels(... 'NumComponents',1,... 'VideoFormat','custom',... 'ActivePixelsPerLine',frmActivePixels,... 'ActiveVideoLines',frmActiveLines,... 'TotalPixelsPerLine',frmActivePixels+10,... 'TotalVideoLines',frmActiveLines+10,... 'StartingActiveLine',6,... 'FrontPorch',5);
Создайте объект интерполятора. Задайте последовательность значений цвета, совпадающих с пикселями 2 на 2 в верхнем левом углу изображения.
BayerInterpolator = visionhdl.DemosaicInterpolator(... 'SensorAlignment', 'RGGB');
Сериализируйте тестовое изображение. pixIn вектор пиксельных значений. ctrlIn вектор структур управляющего сигнала.
Примечание: Этот синтаксис запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов объекта с эквивалентным step синтаксис. Например, замените myObject(x) с step(myObject,x).
[pixIn,ctrlIn] = frm2pix(frmInput);
Настройте переменные и сгенерируйте {R, G, B} триплет для каждого пикселя в потоке. Этот пример распечатывает сообщение о ходе выполнения каждые 32 линии.
[pixels,lines,numPixelsPerFrame] = getparamfromfrm2pix(frm2pix); ctrlOut = repmat(pixelcontrolstruct,numPixelsPerFrame,1); pixOut = zeros(numPixelsPerFrame,3,'uint8'); lineCount = 1; for p = 1:numPixelsPerFrame if ctrlIn(p).hEnd lineCount = lineCount+1; if mod(lineCount,32)==0 fprintf('Processing... line %d\n',lineCount) end end [pixOut(p,:),ctrlOut(p)] = BayerInterpolator(pixIn(p),ctrlIn(p)); end
Processing... line 32 Processing... line 64 Processing... line 96 Processing... line 128 Processing... line 160 Processing... line 192
Создайте объект deserializer с форматом, совпадающим с тем из сериализатора. Преобразуйте пиксельный поток во фрейм изображения и отобразите результат.
pix2frm = visionhdl.PixelsToFrame(... 'NumComponents',3,... 'VideoFormat','custom',... 'ActivePixelsPerLine',frmActivePixels,... 'ActiveVideoLines',frmActiveLines); [frmOutput,frmValid] = pix2frm(pixOut,ctrlOut); if frmValid figure imshow(frmOutput) title 'Output Image' end
Этот объект реализует алгоритмы, описанные на странице с описанием блока Demosaic Interpolator.
