Загрузите сигнал и получите постоянное-Q преобразование.

load noisdopp
cfs = cqt(noisdopp);

Загрузите сигнал с действительным знаком и получите постоянное-Q преобразование. Возвратите аппроксимированные полосовые центральные частоты.

load handel
[cfs,f] = cqt(y);

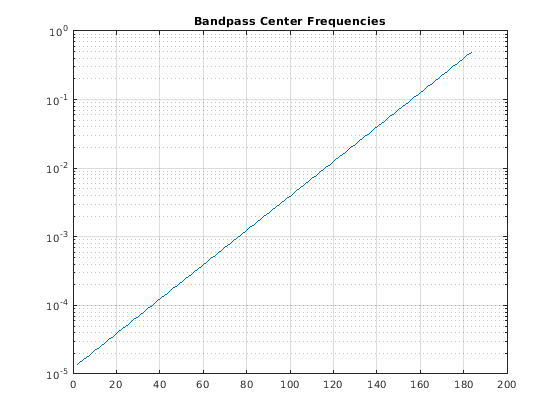

Постройте на логарифмическом масштабе полосовые центральные частоты через частоту Найквиста.

lfreq = length(f);
nyquistBin = floor(lfreq/2)+1;
plot(f(1:nyquistBin))
title('Bandpass Center Frequencies')
grid on
set(gca,'yscale','log')

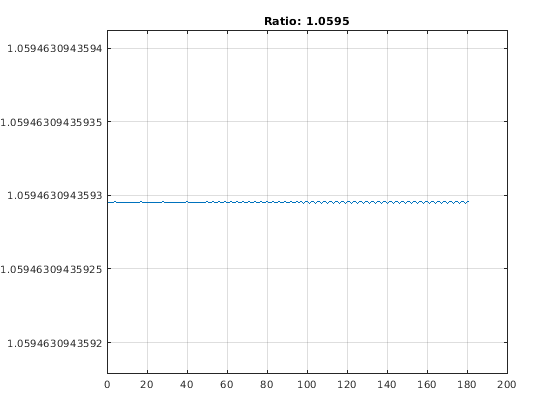

Чтобы подтвердить отношения последовательных пар частот являются постоянными, строят отношения. Начиная с cqt использование 12 интервалов на октаву по умолчанию, отношение должно равняться $$2^{1/\mathrm{}12}$$. Поскольку DC и частоты Найквиста не являются членами геометрической последовательности центральных частот, но включены в вектор частоты, исключают их из графика.

figure
plot(f(3:nyquistBin-1)./f(2:nyquistBin-2))
grid on
title(['Ratio: ',num2str(2^(1/12))])

Получите минимально избыточное постоянное-Q преобразование звукового сигнала. Используйте окно Блэкмен-Харриса в качестве прототипной функции для систем координат Габора.

load handel
df = Fs/numel(y);
[cfs,f,g,fshifts,fintervals,bw] = cqt(y,'SamplingFrequency',Fs,'TransformType',"sparse",'Window',"blackmanharris");

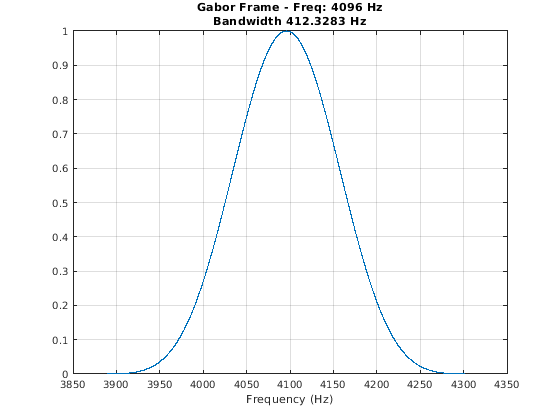

cfs массив ячеек, где каждый элемент в массиве соответствует полосовой центральной частоте и системе координат Габора. Постройте систему координат Габора, сопоставленную с частотой Найквиста.

lf = length(f);
ind = floor(lf/2)+1;
gFrame = fftshift(g{ind});
fvec = f(ind-1):df:f(ind+1)-df;
plot(fvec,gFrame)
xlabel('Frequency (Hz)')
grid on
title({['Gabor Frame - Freq: ',num2str(f(ind)),' Hz'];['Bandwidth ',num2str(bw(ind)*Fs/numel(y)),' Hz']})

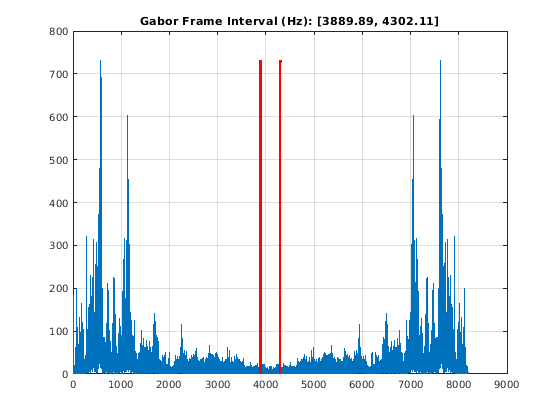

В постоянном-Q преобразовании системы координат Габора применяются к дискретному преобразованию Фурье входного сигнала, и обратное дискретное преобразование Фурье выполняется. k-th система координат Габора применяется к k-th интервалу частоты, заданному в fintervals. Возьмите дискретное преобразование Фурье сигнала и постройте его спектр величины. Используйте fintervals чтобы указать, по которому коэффициенты Фурье являются системой координат Габора, сопоставленной с частотой Найквиста, применяются.

yDFT = fft(y);
lyDFT = length(yDFT);
plot(Fs*(0:lyDFT-1)/lyDFT,abs(yDFT))
grid on
fIntervalGabor = fintervals{ind};
mx = max(abs(yDFT));
hold on
plot([df*fIntervalGabor(1) df*fIntervalGabor(1)],[0 mx],'r-','LineWidth',2)
plot([df*fIntervalGabor(end) df*fIntervalGabor(end)],[0 mx],'r-','LineWidth',2)
str = sprintf('Gabor Frame Interval (Hz): [%3.2f, %3.2f]',df*fIntervalGabor(1),df*fIntervalGabor(end));
title(str)

Окно коэффициенты Фурье в интервале с системой координат Габора, и берет обратное дискретное преобразование Фурье. Нормируйте результат, и сравните с вычисленными постоянными-Q коэффициентами и подтвердите, что они равны.

lGframe = length(gFrame);
indx = 1:lGframe;
indx = fftshift(indx);
winDFT(indx) = yDFT(fIntervalGabor).*fftshift(gFrame(indx));
cqCoefs = ifft(winDFT);
cqCoefs = (2*lGframe/length(y))*cqCoefs;
max(abs(cqCoefs(:)-cfs{ind}(:)))

ans = 0

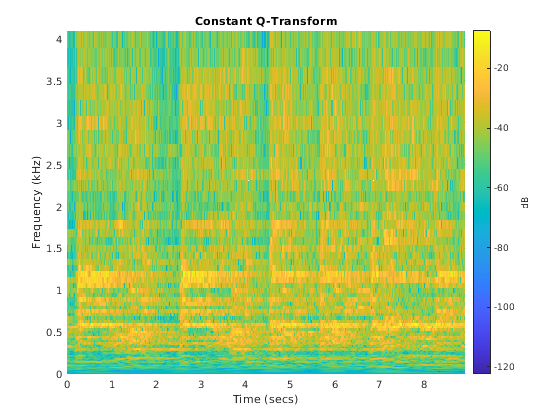

Загрузите звуковой сигнал. Постройте постоянное-Q преобразование (CQT) с помощью максимально избыточной версии преобразования и с помощью 12 интервалов на октаву.

load handel
cqt(y,'SamplingFrequency',Fs)

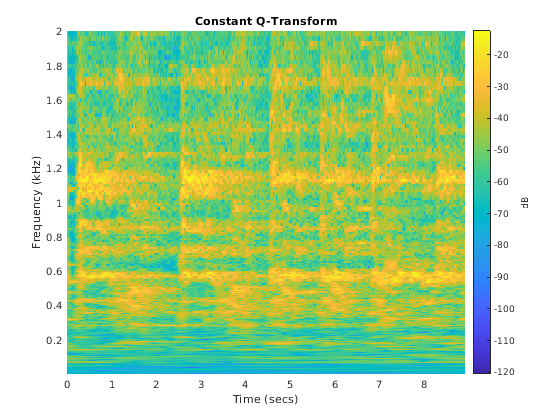

Выполните CQT того же сигнала с помощью 48 интервалов на октаву. Установите частотный диапазон, по которому CQT имеет логарифмическую частотную характеристику, чтобы быть минимальной допустимой частотой к 2 кГц.

minFreq = Fs/length(y);
maxFreq = 2000;
figure
cqt(y,'SamplingFrequency',Fs,'BinsPerOctave',48,'FrequencyLimits',[minFreq maxFreq])
