wlanVHTSTF

Сгенерируйте форму волны VHT-STF

свернуть все на странице

Синтаксис

y = wlanVHTSTF(cfg)

Описание

пример

y = wlanVHTSTF(cfg) генерирует VHT-STF [] 1форма волны временного интервала для заданного объекта настройки. См., что VHT-STF Обрабатывает для деталей генерации сигналов.

Примеры

свернуть все

Скрипт Open Live Script

Создайте объект настройки VHT с пропускной способностью канала на 80 МГц. Сгенерируйте и постройте форму волны VHT-STF.

cfgVHT = wlanVHTConfig;
cfgVHT.ChannelBandwidth = 'CBW80';

vstfOut = wlanVHTSTF(cfgVHT);
size(vstfOut);
plot(abs(vstfOut))
xlabel('Samples')
ylabel('Amplitude')

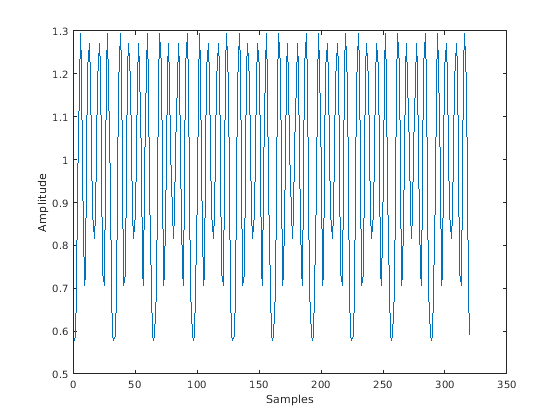

Форма волны на 80 МГц является одним символом OFDM с 320 комплексными временными интервалами выходные выборки. Форма волны содержит повторяющийся короткий учебный полевой шаблон.

Входные параметры

свернуть все

Настройка формата, заданная как wlanVHTConfig объект. wlanVHTSTF функционируйте использует обозначенные свойства объектов.

Пропускная способность канала, заданная как 'CBW20', 'CBW40', 'CBW80', или 'CBW160'. Если передача имеет многого пользователя, та же пропускная способность канала применяется ко всем пользователям. Значение по умолчанию 'CBW80' устанавливает пропускную способность канала на 80 МГц.

Типы данных: char | string

Количество антенн передачи, заданных как целое число в области значений [1, 8].

Типы данных: double

Количество пространственно-временных потоков в передаче, заданной как скаляр или вектор.

  • Для отдельного пользователя количество пространственно-временных потоков является скалярным целым числом от 1 до 8.

  • Для многого пользователя количество пространственно-временных потоков является 1 NUsers вектором целых чисел от 1 до 4, где длина вектора, NUsers, является целым числом от 1 до 4.

Пример: [1 3 2] количество пространственно-временных потоков для каждого пользователя.

Примечание

Сумма пространственно-временных потоковых элементов вектора не должна превышать восемь.

Типы данных: double

Пространственная схема отображения, заданная как 'Direct'Адамар, 'Fourier', или 'Custom'. Значение по умолчанию 'Direct' применяется когда NumTransmitAntennas и NumSpaceTimeStreams равны.

Типы данных: char | string

Пространственная матрица отображения, заданная как скаляр, матрица или трехмерный массив. Используйте это свойство применить beamforming держащаяся матрица, и вращать и масштабировать выходной вектор картопостроителя созвездия. Если применимо масштабируйтесь, пространственно-временной кодер блока вывел вместо этого. SpatialMappingMatrix применяется когда SpatialMapping свойство установлено в 'Custom'. Для получения дополнительной информации смотрите Станд. IEEE 802.11™-2012, Раздел 20.3.11.11.2.

  • Когда задано как скаляр, постоянное значение применяется ко всем поднесущим.

  • Когда задано как матрица, размером должен быть NSTS_Total-by-NT. Пространственная матрица отображения применяется ко всем поднесущим. NSTS_Total является суммой пространственно-временных потоков для всех пользователей, и NT является количеством антенн передачи.

  • Когда задано как трехмерный массив, размером должен быть NST-by-NSTS_Total-by-NT. NST является суммой занятых данных (NSD) и пилот (NSP) поднесущие, как определено ChannelBandwidth. NSTS_Total является суммой пространственно-временных потоков для всех пользователей. NT является количеством антенн передачи.

    ST N увеличивается с пропускной способностью канала.

    ChannelBandwidthКоличество занятых поднесущих (ST N)Количество поднесущих данных (SD N)Количество экспериментальных поднесущих (SP N)
    'CBW20'56524
    'CBW40'1141086
    'CBW80'2422348
    'CBW160'48446816

Функция вызова нормирует пространственную матрицу отображения для каждой поднесущей.

Пример: [0.5 0.3 0.4; 0.4 0.5 0.8] представляет пространственную матрицу отображения, имеющую два пространственно-временных потока и три антенны передачи.

Типы данных: double
Поддержка комплексного числа: Да

Выходные аргументы

свернуть все

Форма волны временного интервала VHT-STF, возвращенная как NS-by-NT матрица. NS является количеством выборок временного интервала, и NT является количеством антенн передачи.

NS пропорционален пропускной способности канала.

ChannelBandwidthNS
'CBW20'80
'CBW40'160
'CBW80'320
'CBW160'640

См., что VHT-STF Обрабатывает для деталей генерации сигналов.

Типы данных: double
Поддержка комплексного числа: Да

Больше о

свернуть все

VHT-STF

Короткое учебное поле очень высокой пропускной способности (VHT-STF) является одним символом OFDM (4 μs в длине), который используется, чтобы улучшить автоматическую оценку управления усилением передачу MIMO. Это расположено между VHT-SIG-A и фрагментами VHT-LTF пакета VHT.

Последовательность частотного диапазона, используемая, чтобы создать VHT-STF для передачи на 20 МГц, идентична последовательности L-STF. Дублирующиеся последовательности L-STF являются переключенной частотой и фаза, вращаемая, чтобы поддержать передачи VHT для 40 МГц, 80 МГц, и пропускную способность канала на 160 МГц. По сути, L-STF и HT-STF являются подмножествами VHT-STF.

VHT-STF задан в IEEE® Std 802.11ac™-2013, Раздел 22.3.8.3.4.

Алгоритмы

свернуть все

Обработка VHT-STF

VHT-STF является одним символом OFDM долго и обрабатывается для улучшенного, получают контроль в настройках MIMO. Для получения дополнительной информации алгоритма обратитесь к 802.11ac Станд. IEEE 2013 [1], Раздел 22.3.4.6.

Ссылки

[1] Станд. IEEE 802.11ac™-2013 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Спецификации — Поправка 4: Улучшения для Очень Высокой Пропускной способности для Операции в Полосах ниже 6 ГГц.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

| | |

Введенный в R2015b

[1]  802.11ac Станд. IEEE 2 013 Адаптированных и переизданные с разрешением от IEEE. Авторское право IEEE 2013. Все права защищены.
