infiniteArray

Создайте 2D пользовательскую антенну mesh на плоскости X-Y

Описание

infiniteArray объект является бесконечной антенной решеткой в плоскости X-Y. Модели массивов Бога один элемент антенны вызвали элементарную ячейку. Основывайтесь плоскость антенн задает контуры элементарной ячейки. Антенны без наземной плоскости требуют отражателя. По умолчанию бесконечный массив поддержал отражателем диполи как элементы антенны. Размерности по умолчанию выбраны для рабочей частоты 1 ГГц.

Создание

Описание

infa = infiniteArray создает бесконечную антенную решетку в плоскости X-Y.

пример

infa = infiniteArray(Name,Value) создает бесконечную антенную решетку с дополнительными свойствами, заданными одним или большим количеством аргументов пары "имя-значение". Name имя свойства и Value соответствующее значение. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют значения по умолчанию.

Свойства

развернуть все

Тип отдельных элементов антенны в элементарной ячейке в виде объекта. Антенна без groundplane поддерживается с помощью отражателя. Наземный размер плоскости задает контуры элементарной ячейки.

Пример: 'Element', reflector

Отсканируйте направление в плоскости азимута в виде скаляра в градусах.

Пример: 'ScanAzimuth',25

Типы данных: double

Отсканируйте направление в плоскости вертикального изменения в виде скаляра в градусах.

Пример: 'ScanElevation',80

Типы данных: double

Функции объекта

numSummationTermsИзмените количество условий суммирования для вычисления периодической функции Грина

Примеры

свернуть все

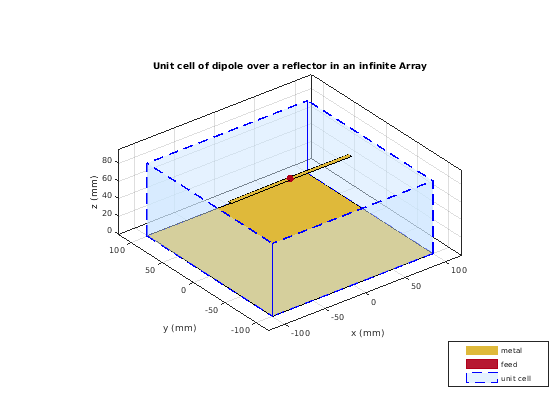

Создайте бесконечный массив с поддержанными отражателем диполями как элементарные ячейки. Отсканируйте массив в опорном направлении. Визуализируйте элементарную ячейку.

infa = infiniteArray('Element',reflector,'ScanAzimuth',0, ...
    'ScanElevation',90);
show(infa)

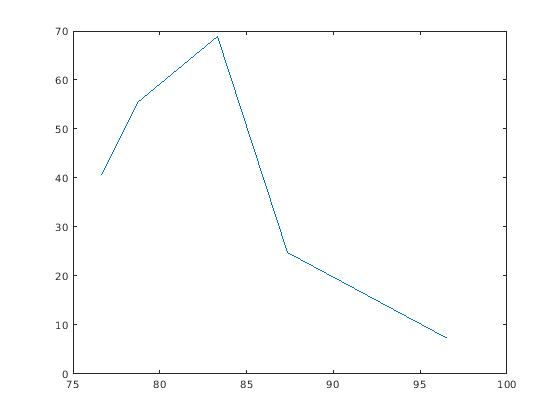

Вычислите импеданс сканирования бесконечного массива на уровне 1 ГГц. Чтобы вычислить импеданс, отсканируйте бесконечный массив от опорного направления до горизонта в плоскости вертикального изменения.

infa = infiniteArray;
theta0deg = linspace(0,90,5);
zscan = nan(1,numel(theta0deg));
    for j = 1:numel(theta0deg)
      infa.ScanElevation = theta0deg(j);
      zscan(1,j) = impedance(infa,1e9);
    end
 plot(zscan)

Ссылки

[1] Balanis, C.A. Теория антенны: анализ и проектирование. 3-й Эд. Нью-Йорк: Вайли, 2005.

Введенный в R2015b
