genqammod
Общая квадратурная амплитудная модуляция (QAM)
Синтаксис
Описание
Примеры
Общая модуляция QAM и демодуляция
Создайте точки, которые описывают шестиугольное созвездие.
inphase = [1/2 1 1 1/2 1/2 2 2 5/2]; quadr = [0 1 -1 2 -2 1 -1 0]; inphase = [inphase;-inphase]; inphase = inphase(:); quadr = [quadr;quadr]; quadr = quadr(:); const = inphase + 1i*quadr;

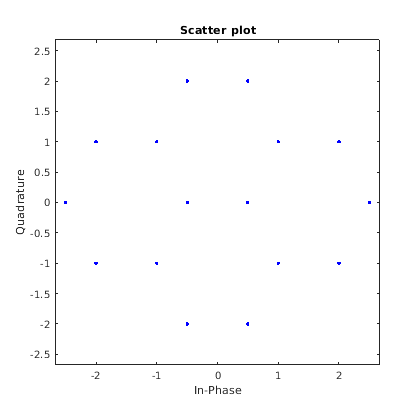

Постройте созвездие.
h = scatterplot(const);
Сгенерируйте символы входных данных. Модулируйте символы с помощью этого созвездия.
x = [3 8 5 10 7]; y = genqammod(x,const);
Демодулируйте модулируемый сигнал, y.
z = genqamdemod(y,const);

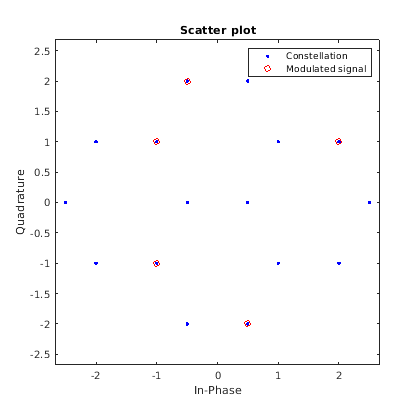

Постройте модулируемый сигнал в той же фигуре.
hold on; scatterplot(y,1,0,'ro',h); legend('Constellation','Modulated signal');
Определите количество ошибок символа между демодулируемыми данными к исходной последовательности.
numErrs = symerr(x,z)
numErrs = 0
