link

Отобразите линию связи на карте

свернуть все на странице

Синтаксис

link(rx,tx)
link(rx,tx,propmodel)
link(___,Name,Value)
status = link(___)

Описание

пример

link(rx,tx) строит одностороннюю линию связи "точка-точка" между сайтом получателя и ретранслятором. График является цветом, закодированным, чтобы идентифицировать состояние успеха ссылки.

link(rx,tx,propmodel) строит линию связи на основе заданной модели распространения.

link(___,Name,Value)строит линию связи с помощью дополнительных опций, заданных Name,Value пары.

status = link(___) возвращает состояние успеха линии связи как true или false.

Примеры

свернуть все

Скрипт Open Live Script

Создайте ретранслятор.

tx = txsite('Name','MathWorks', ...
        'Latitude', 42.3001, ...
        'Longitude', -71.3503);

Создайте сайт получателя с чувствительностью, заданной в dBm.

 rx = rxsite('Name','Boston', ...
        'Latitude', 42.3601, ...
        'Longitude', -71.0589, ...
        'ReceiverSensitivity', -90);

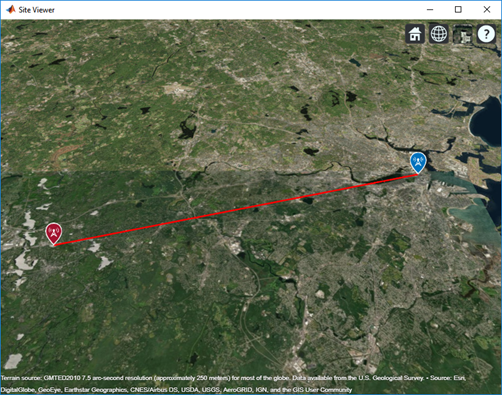

Постройте линию связи между передатчиком и получателем.

link(rx,tx)

Входные параметры

свернуть все

Сайт получателя в виде rxsite объект. Можно использовать входные параметры массивов, чтобы задать несколько сайтов.

Ретранслятор в виде txsite объект. Можно использовать входные параметры массивов, чтобы задать несколько сайтов.

Модель Propagation в виде вектора символов или строки. Можно также использовать пару "имя-значение" 'PropagationModel' задавать этот параметр.

Типы данных: char | string

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Type','power'

Модель Propagation, чтобы использовать в вычислениях пути потерь в виде разделенной запятой пары, состоящей из 'PropagationModel' и 'freespace', 'close-in', 'rain', 'gas', 'fog', 'longley-rice', 'raytracing-image-method', или когда объект создал использование propagationModel функция. Моделью распространения по умолчанию является 'longeley-rice' когда ландшафт включен и 'freespace' когда ландшафт отключен. Если 'raytracing-image-method' задан, значение 'MaxNumReflections' свойство должно быть меньшим, чем 1.

Типы данных: char

Цвет успешных ссылок в виде разделенной запятой пары, состоящей из 'SuccessColor и триплет RGB или вектор символов. Для получения дополнительной информации смотрите ColorSpec (Color Specification).

Типы данных: char | double

Цвет неудачных ссылок в виде разделенной запятой пары, состоящей из 'FailColor и триплет RGB или вектор символов. Для получения дополнительной информации смотрите ColorSpec (Color Specification).

Типы данных: char | double

Сопоставьте для визуализации или поверхностных данных в виде разделенной запятой пары, состоящей из 'Map и siteviewer возразите или имя ландшафта. Имя ландшафта может быть задано, если функция вызвана с выходным аргументом. Допустимыми именами ландшафта является 'none', 'gmted2010', или имя пользовательских данных о ландшафте, добавленных с помощью addCustomTerrain. Значением по умолчанию является текущее Средство просмотра Сайта. Если никакое Средство просмотра Сайта не открыто, значением по умолчанию является новое Средство просмотра Сайта или иначе 'gmted2010' если функция вызвана с выходным аргументом.

Типы данных: char | string

Выходные аргументы

свернуть все

Состояние Success линий связи, возвращенных как M-by-N массивы. M является количеством ретрансляторов, и N является количеством сайтов получателя.

Смотрите также

| | | |

Темы

Введенный в R2019b
