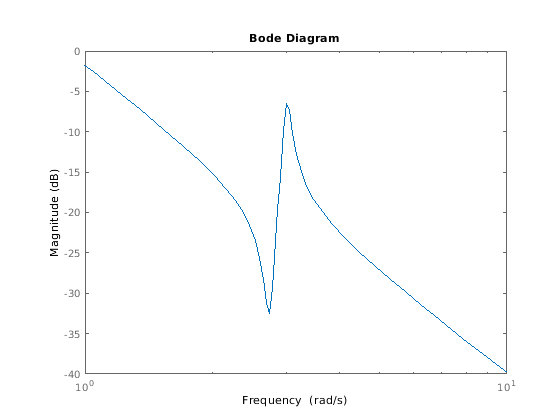

Создайте Предвещать график величины следующего непрерывного времени динамическая система SISO.

H = tf([1 0.1 7.5],[1 0.12 9 0 0]);
bodemag(H)

bodemag автоматически выбирает область значений графика на основе системной динамики.

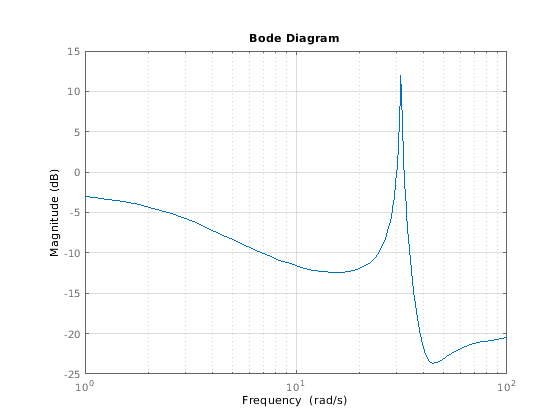

Создайте Предвещать график величины по заданному частотному диапазону. Используйте этот подход, когда это необходимо, чтобы фокусироваться на динамике в конкретной области значений частот.

H = tf([-0.1,-2.4,-181,-1950],[1,3.3,990,2600]);
bodemag(H,{1,100})
grid on

Массив ячеек {1,100} задает минимальные и максимальные значения частоты в Предвещать графике величины. Когда вы обеспечиваете границы частоты таким образом, функция выбирает промежуточные точки для данных о частотной характеристике.

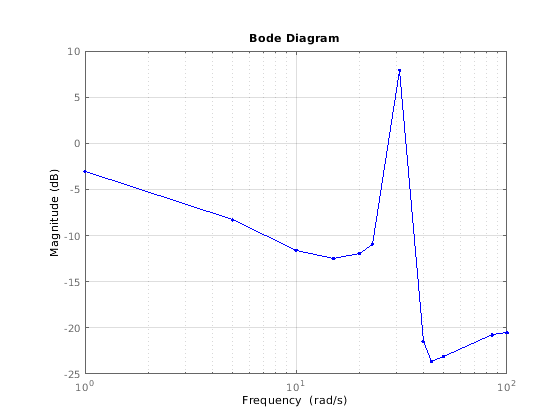

В качестве альтернативы укажите, что вектор частоты указывает, чтобы использовать в оценке и графическом выводе частотной характеристики.

w = [1 5 10 15 20 23 31 40 44 50 85 100];
bodemag(H,w,'.-')
grid on

bodemag строит частотную характеристику на заданных частотах только.

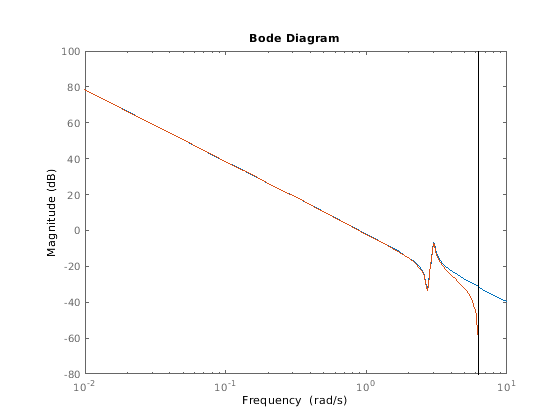

Сравните величину частотной характеристики системы непрерывного времени к эквивалентной дискретизированной системе на той же Диаграмме Боде.

Создайте динамические системы непрерывного времени и дискретного времени.

H = tf([1 0.1 7.5],[1 0.12 9 0 0]);
Hd = c2d(H,0.5,'zoh');

Создайте Предвещать график величины, который отображает ответы обеих систем.

bodemag(H,Hd)

Предвещать график величины системы дискретного времени включает вертикальную разметку частота Найквиста системы.

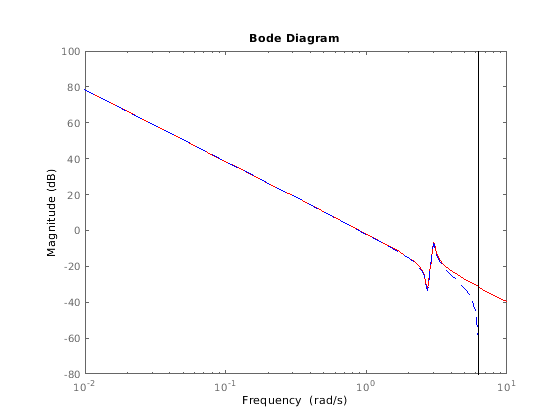

Задайте цвет, LineStyle или маркер для каждой системы в Предвещать графике величины с помощью LineSpec входные параметры.

H = tf([1 0.1 7.5],[1 0.12 9 0 0]);
Hd = c2d(H,0.5,'zoh');
bodemag(H,'r',Hd,'b--')

Первый LineSpec аргумент 'r' задает твердую красную линию для ответа H. Второй LineSpec аргумент 'b--' задает пунктирную синюю линию для ответа Hd.

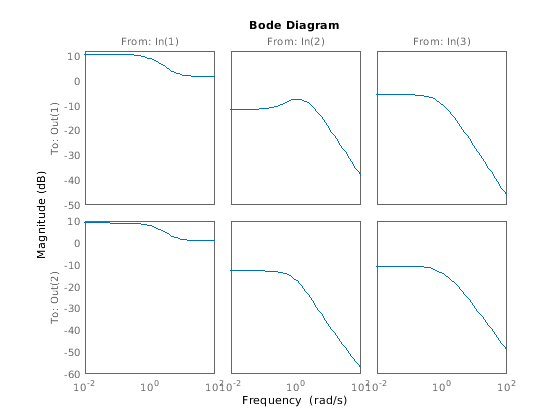

В данном примере создайте систему с 3 входами, с 2 выходами.

rng(0,'twister'); % For reproducibility
H = rss(4,2,3);

Для этой системы, bodemag строит частотные характеристики только для величины каждого канала ввода-вывода в отдельном графике в одной фигуре.

bodemag(H)
