pendulumModelAndController.mat содержит инвертированную модель G передаточной функции маятника SISO и его связанный ПИД-регулятор C.

Загрузите инвертированный маятник и модели контроллеров к рабочей области.

load('pendulumModelAndController','G','C');
size(G)

Transfer function with 1 outputs and 1 inputs.

size(C)

PID controller with 1 output and 1 input.

Используйте feedback создать цикл отрицательной обратной связи с G и C.

sys = feedback(G*C,-1)

sys =

         1.307e-06 s^3 + 3.136e-05 s^2 + 5.227e-06 s
  ---------------------------------------------------------
  2.3e-06 s^4 - 8.886e-07 s^3 - 0.0001031 s^2 - 1.547e-05 s

Continuous-time transfer function.

sys результирующая передаточная функция непрерывного времени замкнутого цикла, полученная с помощью отрицательной обратной связи. feedback преобразует модель C ПИД-регулятора в передаточную функцию прежде, чем соединить его с моделью G передаточной функции непрерывного времени. Для получения дополнительной информации см. Правила, Которые Определяют Тип модели.

В данном примере рассмотрите две передаточных функции, которые описывают объект G и контроллер C соответственно.

Создайте передаточные функции контроллера и объект.

G = tf([2 5 1],[1 2 3],'inputname',"torque",'outputname',"velocity");
C = tf([5,10],[1,10]);

Используйте feedback создать цикл отрицательной обратной связи с помощью G и C.

sys = feedback(G,C,-1)

sys =

  From input "torque" to output "velocity":
  2 s^3 + 25 s^2 + 51 s + 10
  ---------------------------
  11 s^3 + 57 s^2 + 78 s + 40

Continuous-time transfer function.

sys результирующая передаточная функция замкнутого цикла, полученная с помощью отрицательной обратной связи с крутящим моментом как вход и скорость как выход.

В данном примере рассмотрите две передаточных функции, которые описывают объект G и контроллер C соответственно.

Создайте передаточные функции контроллера и объект.

G = tf([2 5 1],[1 2 3],'inputname',"torque",'outputname',"velocity");
C = tf([5,10],[1,10]);

Используйте feedback создать цикл положительной обратной связи с помощью G и C.

sys = feedback(G,C,+1)

sys =

  From input "torque" to output "velocity":
  -2 s^3 - 25 s^2 - 51 s - 10
  ---------------------------
  9 s^3 + 33 s^2 + 32 s - 20

Continuous-time transfer function.

sys результирующая передаточная функция замкнутого цикла, полученная с помощью положительной обратной связи с крутящим моментом как вход и скорость как выход.

На основе фигуры ниже, рассмотрите соединение двух передаточных функций MIMO с двумя входными параметрами и двумя выходными параметрами в цикле отрицательной обратной связи.

В данном примере создайте две случайных непрерывных модели в пространстве состояний с помощью rss.

G = rss(4,2,2);
C = rss(2,2,2);
size(G)

State-space model with 2 outputs, 2 inputs, and 4 states.

size(C)

State-space model with 2 outputs, 2 inputs, and 2 states.

Используйте feedback соединять эти две модели в пространстве состояний в цикле отрицательной обратной связи согласно вышеупомянутой фигуре.

sys = feedback(G,C,-1);
size(sys)

State-space model with 2 outputs, 2 inputs, and 6 states.

Получившаяся модель в пространстве состояний sys 2 входа, 2 выходных модели с 6 состояниями. Цикл отрицательной обратной связи завершается таким образом что,

mimoPlantAndController.mat содержит 2 входа, 2 выходных модели объекта управления передаточной функции G и 2 входа, 2 выходных моделей контроллеров передаточной функции C быть соединенным можно следующим образом:

Во-первых, загрузите объект и модели контроллеров к рабочей области.

load('mimoPlantAndController.mat','G','C');
size(G)

Transfer function with 2 outputs and 2 inputs.

size(C)

Transfer function with 2 outputs and 2 inputs.

По умолчанию, feedback соединил бы первый выход G к первому входу C и второй выход G к второму входу C. Для того, чтобы соединить объект и контроллер согласно фигуре, назовите соответствующий I/Os этих двух систем, чтобы гарантировать правильные связи.

G.InputName

ans = 2x1 cell
    {'torque'}
    {'angle' }

G.OutputName

ans = 2x1 cell
    {'velocity'}
    {'force'   }

C.InputName

ans = 2x1 cell
    {'force'   }
    {'velocity'}

C.OutputName

ans = 2x1 cell
    {'angle' }
    {'torque'}

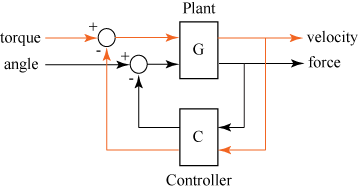

Затем используйте 'name' отметьте с помощью feedback команда, чтобы установить связи согласно именам ввода-вывода.

sys = feedback(G,C,'name');

Получившаяся передаточная функция отрицательной обратной связи замкнутого цикла sys имеет связи обратной связи в необходимом порядке.

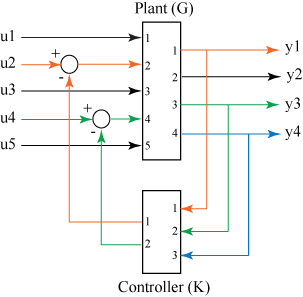

Считайте объект пространства состояний G с пятью входными параметрами и четырьмя выходными параметрами и контроллером обратной связи пространства состояний K с тремя входными параметрами и двумя выходными параметрами. Выходные параметры 1, 3, и 4 из объекта G должен быть подключен контроллер K входные параметры и контроллер выходные параметры к входным параметрам 4 и 2 из объекта.

В данном примере сгенерируйте рандомизированные модели в пространстве состояний непрерывного времени с помощью rss для обоих G и K.

G = rss(3,4,5);
K = rss(3,2,3);

Задайте feedout и feedin векторы на основе вводов и выводов, которые будут соединены в обратной связи.

feedin = [4 2];
feedout = [1 3 4];
sys = feedback(G,K,feedin,feedout,-1);
size(sys)

State-space model with 4 outputs, 5 inputs, and 6 states.

sys результирующая модель в пространстве состояний замкнутого цикла, полученная путем соединения заданных вводов и выводов G и K.
