dlconv

Свертка глубокого обучения

свернуть все на странице

Синтаксис

dlY = dlconv(dlX,weights,bias)
dlY = dlconv(dlX,weights,bias,'DataFormat',FMT)
dlY = dlconv(___Name,Value)

Описание

Операция свертки применяет скользящие фильтры к входным данным. Используйте 1D и 2D фильтры с разгруппированными или сгруппированными свертками и 3-D фильтры с разгруппированными свертками.

Используйте сгруппированную свертку в отделимом мудром каналом (также известный мудрой глубиной отделимый) свертка. Для каждой группы операция применяет операцию свертки к входу путем перемещения фильтров по пространственным измерениям входных данных, вычисления скалярного произведения весов и данных и добавления смещения. Если количество групп равно количеству каналов, то эта функция выполняет мудрую каналом свертку. Если количество групп равно 1, эта функция выполняет разгруппированную свертку.

Примечание

Эта функция применяет операцию свертки глубокого обучения к dlarray данные. Если вы хотите применить свертку в layerGraph объект или Layer массив, используйте один из следующих слоев:

пример

dlY = dlconv(dlX,weights,bias) вычисляет свертку глубокого обучения входа dlX использование скольжения сверточных фильтров задано weights, и добавляет постоянный bias. Вход dlX отформатированный dlarray с метками размерности. Свертка действует на размерности, которые вы задаете как 'S' размерности. Выход dlY отформатированный dlarray с той же размерностью помечает как dlX.

пример

dlY = dlconv(dlX,weights,bias,'DataFormat',FMT) также задает формат размерности FMT когда dlX не отформатированный dlarray. Выход dlY бесформатный dlarray с той же размерностью заказывают как dlX.

пример

dlY = dlconv(___Name,Value) задает опции с помощью одного или нескольких аргументов пары "имя-значение" в дополнение к входным параметрам в предыдущих синтаксисах. Например, 'Stride',3 устанавливает шаг операции свертки.

Примеры

свернуть все

Скрипт Open Live Script

Примените операцию свертки ко всем каналам входа изображений с помощью одного фильтра.

Импортируйте данные изображения и преобразуйте их в dlarray.

X = imread('sherlock.jpg');
dlX = dlarray(single(X),'SSC');

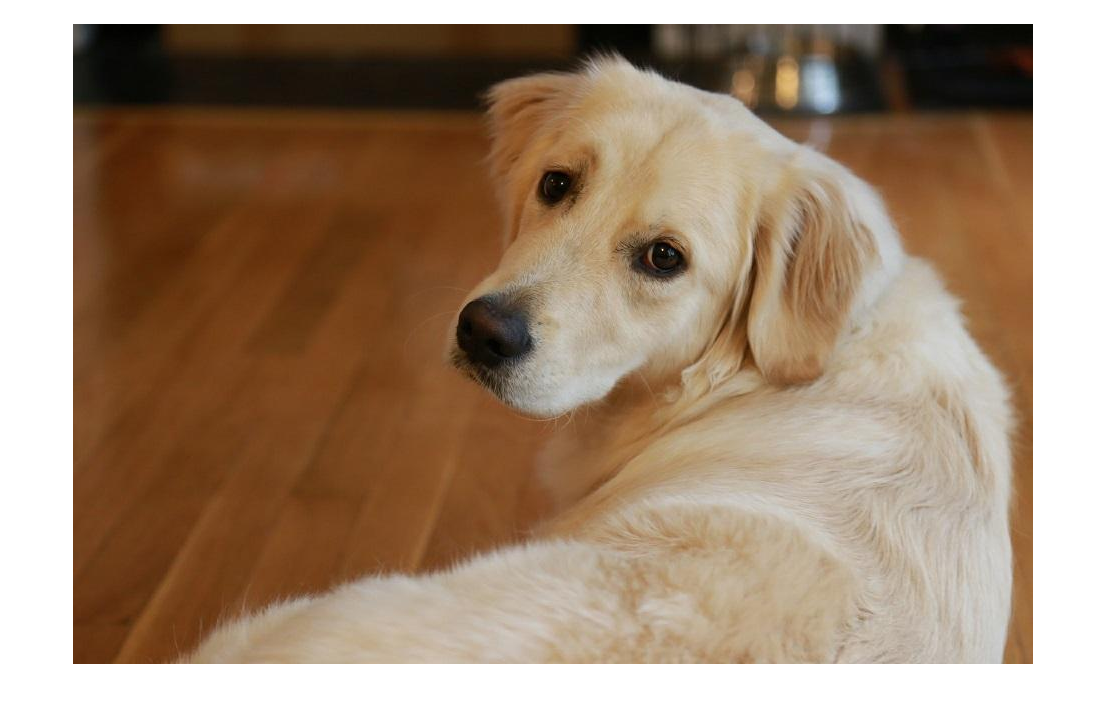

Отобразите изображение.

imshow(X,'DisplayRange',[])

Инициализируйте сверточные фильтры. Задайте разгруппированную свертку, которая применяет один фильтр ко всем трем каналам входных данных.

filterHeight = 10;
filterWidth = 10;
numChannelsPerGroup = 3;
numFiltersPerGroup = 1;
numGroups = 1;

weights = rand(filterHeight,filterWidth,numChannelsPerGroup,numFiltersPerGroup,numGroups);

Инициализируйте срок смещения.

bias = rand(numFiltersPerGroup*numGroups,1);

Выполните свертку. Используйте 'Stride' значение 2 и 'DilationFactor' значение 2.

dlY = dlconv(dlX,weights,bias,'Stride',2,'DilationFactor',2);

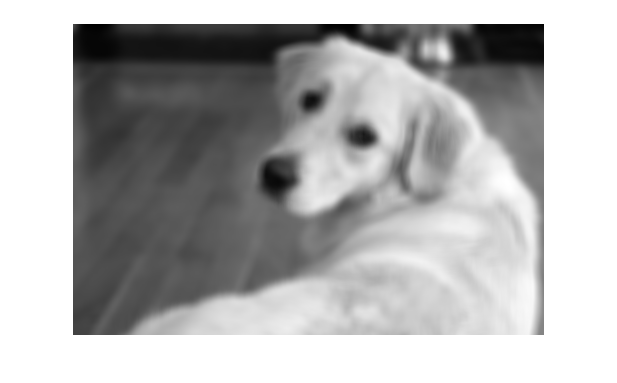

Отобразите изображение, к которому применяют операцию свертки.

Y = extractdata(dlY);
imshow(Y,'DisplayRange',[])

Скрипт Open Live Script

Примените операцию свертки к входным данным в трех группах из двух каналов каждый. Примените четыре фильтра на группу.

Создайте входные данные как 10 наблюдений за размером 100 100 с шестью каналами.

height = 100;
width = 100;
channels = 6;
numObservations = 10;

X = rand(height,width,channels,numObservations);
dlX = dlarray(X,'SSCB');

Инициализируйте сверточные фильтры. Задайте три группы сверток, что каждый применяет четыре фильтра свертки к двум каналам входных данных.

filterHeight = 8;
filterWidth = 8;
numChannelsPerGroup = 2;
numFiltersPerGroup = 4;
numGroups = 3;

weights = rand(filterHeight,filterWidth,numChannelsPerGroup,numFiltersPerGroup,numGroups);

Инициализируйте срок смещения.

bias = rand(numFiltersPerGroup*numGroups,1);

Выполните свертку.

dlY = dlconv(dlX,weights,bias);
size(dlY)
ans = 1×4

    93    93    12    10


dims(dlY)
ans =
'SSCB'

12 каналов свертки выход представляют три группы сверток с четырьмя фильтрами на группу.

Скрипт Open Live Script

Разделите входные данные на каналы и выполните свертку на каждом канале отдельно.

Создайте входные данные как одно наблюдение с размером 64 64 и 10 каналов. Создайте данные как бесформатный dlarray.

height = 64;
width = 64;
channels = 10;

X = rand(height,width,channels);
dlX = dlarray(X);

Инициализируйте сверточные фильтры. Задайте разгруппированную свертку, которая применяет одну свертку ко всем трем каналам входных данных.

filterHeight = 8;
filterWidth = 8;
numChannelsPerGroup = 1;
numFiltersPerGroup = 1;
numGroups = channels;

weights = rand(filterHeight,filterWidth,numChannelsPerGroup,numFiltersPerGroup,numGroups);

Инициализируйте срок смещения.

bias = rand(numFiltersPerGroup*numGroups,1);

Выполните свертку. Задайте метки размерности входных данных с помощью 'DataFormat' опция.

dlY = dlconv(dlX,weights,bias,'DataFormat','SSC');
size(dlY)
ans = 1×3

    57    57    10

К каждому каналу применяют операцию свертки отдельно, таким образом, существует 10 каналов в выходе.

Входные параметры

свернуть все

Входные данные в виде dlarray с или без меток размерности или числового массива. Когда dlX не отформатированный dlarray, необходимо задать формат этикетки размерности с помощью 'DataFormat',FMT. Если dlX числовой массив, по крайней мере один из weights или bias должен быть dlarray.

Свертка действует на размерности, которые вы задаете как пространственные размерности с помощью 'S' метка размерности. Можно задать до трех измерений в dlX как 'S' размерности.

Типы данных: single | double

Сверточные фильтры в виде dlarray с или без меток или числового массива. weights аргумент задает размер и значения фильтров, а также количество фильтров и количество групп для сгруппированных сверток.

Задайте веса как filterSize- numChannelsPerGroup- numFiltersPerGroup- numGroups массив.

  • filterSize — Размер сверточных фильтров. filterSize может иметь до трех измерений, в зависимости от количества пространственных размерностей во входных данных.

    Входные данные 'S' РазмерностиfilterSize
    1Dh, где h соответствует высоте фильтра
    2D h-by-w, где h и w соответствуют высоте и ширине фильтра, соответственно
    3-Dh-by-w-by-d, где h, w и d соответствуют высоте, ширине и глубине фильтра, соответственно

  • numChannelsPerGroup — Количество каналов, чтобы применить операцию свертки в каждой группе. numChannelsPerGroup должен равняться количеству каналов во входных данных, разделенных на numGroups, количество групп. Для разгруппированных сверток, где numGroups = 1, numChannelsPerGroup должен равняться количеству каналов во входных данных.

  • numFiltersPerGroup — Количество фильтров, чтобы применяться в каждой группе.

  • numGroups — Количество (дополнительных) групп. Когда numGroups > 1, функция выполняет сгруппированные свертки. Сгруппированные свертки не поддержаны для входных данных больше чем с двумя 'S' размерности. Когда numGroups = 1, функция выполняет разгруппированные свертки; в этом случае эта размерность является одиночным элементом и может быть не использована.

Если weights отформатированный dlarray, это может иметь несколько пространственных размерностей, пометил 'S', одна размерность канала пометила 'C', и до двух других размерностей пометили 'U'. Количество 'S' размерности должны совпадать с количеством 'S' размерности входных данных. Помеченные размерности соответствуют техническим требованиям фильтра можно следующим образом.

Отфильтруйте спецификациюМетки размерности
filterSizeДо трех 'S' размерности
numChannelsPerGroup'C' размерность
numFiltersPerGroupПервый 'U' размерность
numGroups (дополнительный)Второй 'U' размерность

Типы данных: single | double

Смещение, постоянное в виде dlarray вектор или dlarray скаляр с или без меток, числового вектора или числового скаляра.

  • Если bias скаляр или имеет только одноэлементные размерности, то же смещение применяется к каждому выходу.

  • Если bias имеет неодноэлементную размерность, каждый элемент bias смещение, применился к соответствующему сверточному фильтру, заданному weights. Число элементов bias должен совпадать с количеством фильтров, заданных weights.

  • Если bias скалярный числовой массив со значением 0, срок смещения отключен, и никакое смещение не добавляется во время операции свертки.

Если bias отформатированный dlarray, неодноэлементная размерность должна быть размерностью канала, пометил 'C'.

Типы данных: single | double

Аргументы в виде пар имя-значение

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'DilationFactor',2 устанавливает коэффициент расширения для каждого сверточного фильтра к 2.

Порядок размерности бесформатных входных данных в виде разделенной запятой пары, состоящей из 'DataFormat' и символьный массив или строка FMT это обеспечивает метку для каждой размерности данных. Каждый символ в FMT должно быть одно из следующего:

  • 'S' — Пространственный

  • 'C' — Канал

  • 'B' — Пакет (например, выборки и наблюдения)

  • 'T' — Время (например, последовательности)

  • 'U' — Незаданный

Можно указать, что несколько размерностей пометили 'S' или 'U'. Можно использовать, маркирует 'C'B, и 'T' самое большее однажды.

Необходимо задать 'DataFormat' когда входные данные dlX не отформатированный dlarray.

Пример: 'DataFormat','SSCB'

Типы данных: char | string

Размер шага для того, чтобы пересечь входные данные в виде разделенной запятой пары, состоящей из 'Stride' и числовой скаляр или числовой вектор. Если вы задаете 'Stride' как скаляр, то же значение используется во всех пространственных размерностях. Если вы задаете 'Stride' как вектор одного размера с количеством пространственных размерностей входных данных, векторные значения используются в соответствующих пространственных размерностях.

Значение по умолчанию 'Stride' 1.

Пример: 'Stride',3

Типы данных: single | double

Отфильтруйте коэффициент расширения в виде разделенной запятой пары, состоящей из 'DilationFactor' и одно из следующих.

  • Числовой скаляр — то же значение коэффициента расширения применяется для всех пространственных размерностей.

  • Числовой вектор — различное значение коэффициента расширения применяется по каждому пространственному измерению. Используйте вектор размера d, где d количество пространственных размерностей входных данных. iэлемент th вектора указывает, что коэффициент расширения применился к ith пространственная размерность.

Используйте коэффициент расширения, чтобы увеличить восприимчивое поле фильтра (область входа, который фильтр видит) на входных данных. Используя коэффициент расширения соответствует эффективному размеру фильтра filterSize + (filterSize-1)*(dilationFactor-1).

Пример: 'DilationFactor',2

Типы данных: single | double

Дополнение примененного ребра данных в виде разделенной запятой пары, состоящей из 'Padding' и одно из следующего:

  • 'same' — Дополнение установлено так, чтобы выходной размер совпал с входным размером, когда шагом является 1. В более общем плане выходным размером каждой пространственной размерности является ceil(inputSize/stride), где inputSize размер входа по пространственному измерению.

  • Числовой скаляр — то же дополнительное значение применяется к обоим концам всех пространственных размерностей.

  • Числовой вектор — различное дополнительное значение применяется по каждому пространственному измерению. Используйте вектор размера d, где d количество пространственных размерностей входных данных. iэлемент th вектора указывает, что дополнение применилось к запуску и концу вдоль ith пространственная размерность.

  • Числовая матрица — различное дополнительное значение применяется к началу и концу каждой пространственной размерности. Используйте матрицу размера 2 d, где d количество пространственных размерностей входных данных. Элемент (1,d) указывает, что дополнение применилось к запуску пространственной размерности d. Элемент (2,d) задает дополнение, примененное в конец пространственной размерности d. Например, в 2D, форматом является [top, left; bottom, right].

Значение по умолчанию 'Padding' 0.

Пример: 'Padding','same'

Типы данных: single | double

Выходные аргументы

свернуть все

Карта функции, к которой применяют операцию свертки, возвращенная как dlarray. Выход dlY имеет тот же базовый тип данных как вход dlX.

Если входные данные dlX отформатированный dlarray, dlY имеет те же метки размерности как dlX. Если входными данными не является отформатированный dlarray, dlY бесформатный dlarray с той же размерностью заказывают как входные данные.

Размер 'C' размерность канала dlY зависит от размера weights входной параметр. Размер 'C' размерность выхода Y продукт размера размерностей numFiltersPerGroup и numGroups в weights аргумент. Если weights отформатированный dlarray, этот продукт совпадает с продуктом размера 'U' размерности.

Больше о

свернуть все

Свертка глубокого обучения

dlconv функция применяет скользящие фильтры свертки к пространственным размерностям входных данных. dlconv функционируйте свертка поддержек в один, два, или три пространственных размерности. Для получения дополнительной информации см. определение сверточного слоя на convolution2dLayer страница с описанием.

Расширенные возможности

Смотрите также

| | | | | |

Темы

Введенный в R2019b
