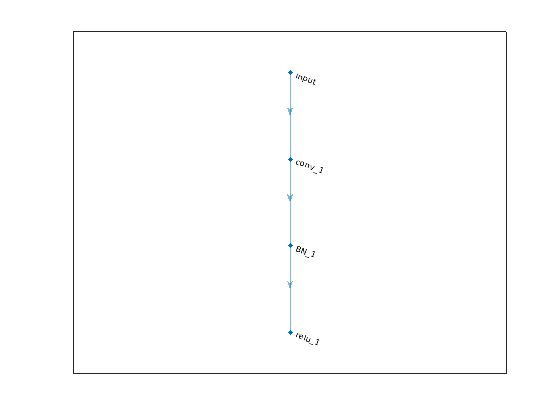

Создайте пустой график слоев и массив слоев. Добавьте слои в график слоев и постройте график. addLayers соединяет слои последовательно.

lgraph = layerGraph;

layers = [
    imageInputLayer([32 32 3],'Name','input')
    convolution2dLayer(3,16,'Padding','same','Name','conv_1')
    batchNormalizationLayer('Name','BN_1')
    reluLayer('Name','relu_1')];

lgraph = addLayers(lgraph,layers);
figure
plot(lgraph)

Создайте массив слоев.

layers = [
    imageInputLayer([28 28 1],'Name','input')
    convolution2dLayer(3,16,'Padding','same','Name','conv_1')
    batchNormalizationLayer('Name','BN_1')
    reluLayer('Name','relu_1')];

Создайте график слоев из массива слоя. layerGraph подключения все слои в layers последовательно. Постройте график слоев.

lgraph = layerGraph(layers);
figure
plot(lgraph)

Загрузите предварительно обученную сеть SqueezeNet. Можно использовать, это обучило сеть для классификации и предсказания.

net = squeezenet;

Чтобы изменить структуру сети, сначала извлеките структуру сети DAG при помощи layerGraph. Можно затем использовать объектные функции LayerGraph изменить сетевую архитектуру.

lgraph = layerGraph(net)

lgraph =
  LayerGraph with properties:

         Layers: [68x1 nnet.cnn.layer.Layer]
    Connections: [75x2 table]
     InputNames: {'data'}
    OutputNames: {'ClassificationLayer_predictions'}

Создайте простую сеть направленного графа без петель (DAG) для глубокого обучения. Обучите сеть, чтобы классифицировать изображения цифр. Простая сеть в этом примере состоит из:

Создайте основную ветвь сети как массив слоя. Слой сложения суммирует несколько поэлементных входных параметров. Задайте количество входных параметров для слоя сложения, чтобы суммировать. Все слои должны иметь имена, и все имена должны быть уникальными.

layers = [
    imageInputLayer([28 28 1],'Name','input')

    convolution2dLayer(5,16,'Padding','same','Name','conv_1')
    batchNormalizationLayer('Name','BN_1')
    reluLayer('Name','relu_1')

    convolution2dLayer(3,32,'Padding','same','Stride',2,'Name','conv_2')
    batchNormalizationLayer('Name','BN_2')
    reluLayer('Name','relu_2')
    convolution2dLayer(3,32,'Padding','same','Name','conv_3')
    batchNormalizationLayer('Name','BN_3')
    reluLayer('Name','relu_3')

    additionLayer(2,'Name','add')

    averagePooling2dLayer(2,'Stride',2,'Name','avpool')
    fullyConnectedLayer(10,'Name','fc')
    softmaxLayer('Name','softmax')
    classificationLayer('Name','classOutput')];

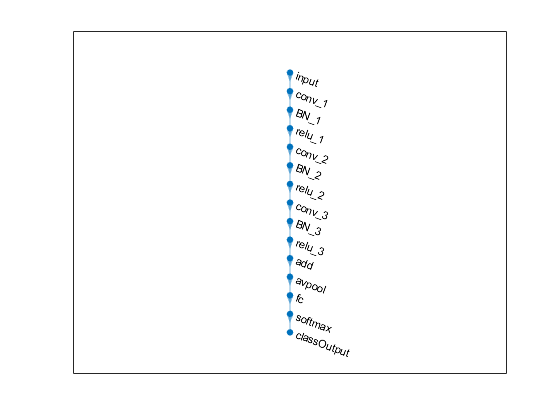

Создайте график слоев из массива слоя. layerGraph подключения все слои в layers последовательно. Постройте график слоев.

lgraph = layerGraph(layers);
figure
plot(lgraph)

Создайте сверточный слой 1 на 1 и добавьте его в график слоев. Задайте количество сверточных фильтров и шага так, чтобы размер активации совпадал с размером активации 'relu_3' слой. Это расположение позволяет слою сложения добавить выходные параметры 'skipConv' и 'relu_3' слои. Чтобы проверять, что слой находится в графике, постройте график слоев.

skipConv = convolution2dLayer(1,32,'Stride',2,'Name','skipConv');
lgraph = addLayers(lgraph,skipConv);
figure
plot(lgraph)

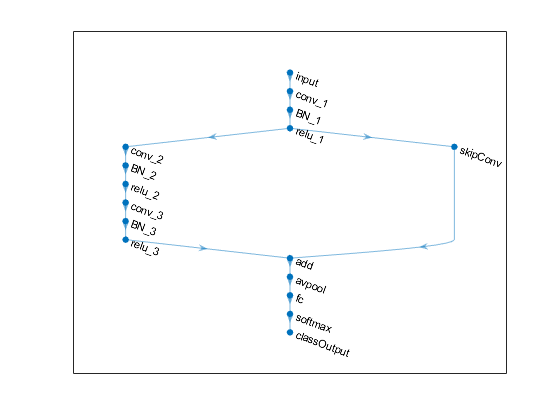

Создайте связь ярлыка из 'relu_1' слой к 'add' слой. Поскольку вы задали два как количество входных параметров к слою сложения, когда вы создали его, слой имеет два входных параметров под названием 'in1' и 'in2'. 'relu_3' слой уже соединяется с 'in1' входной параметр. Соедините 'relu_1' слой к 'skipConv' слой и 'skipConv' слой к 'in2' вход 'add' слой. Слой сложения теперь суммирует выходные параметры 'relu_3' и 'skipConv' слои. Чтобы проверять, что слои соединяются правильно, постройте график слоев.

lgraph = connectLayers(lgraph,'relu_1','skipConv');
lgraph = connectLayers(lgraph,'skipConv','add/in2');
figure
plot(lgraph);

Загрузите данные об обучении и валидации, которые состоят из 28 28 полутоновых изображений цифр.

[XTrain,YTrain] = digitTrain4DArrayData;
[XValidation,YValidation] = digitTest4DArrayData;

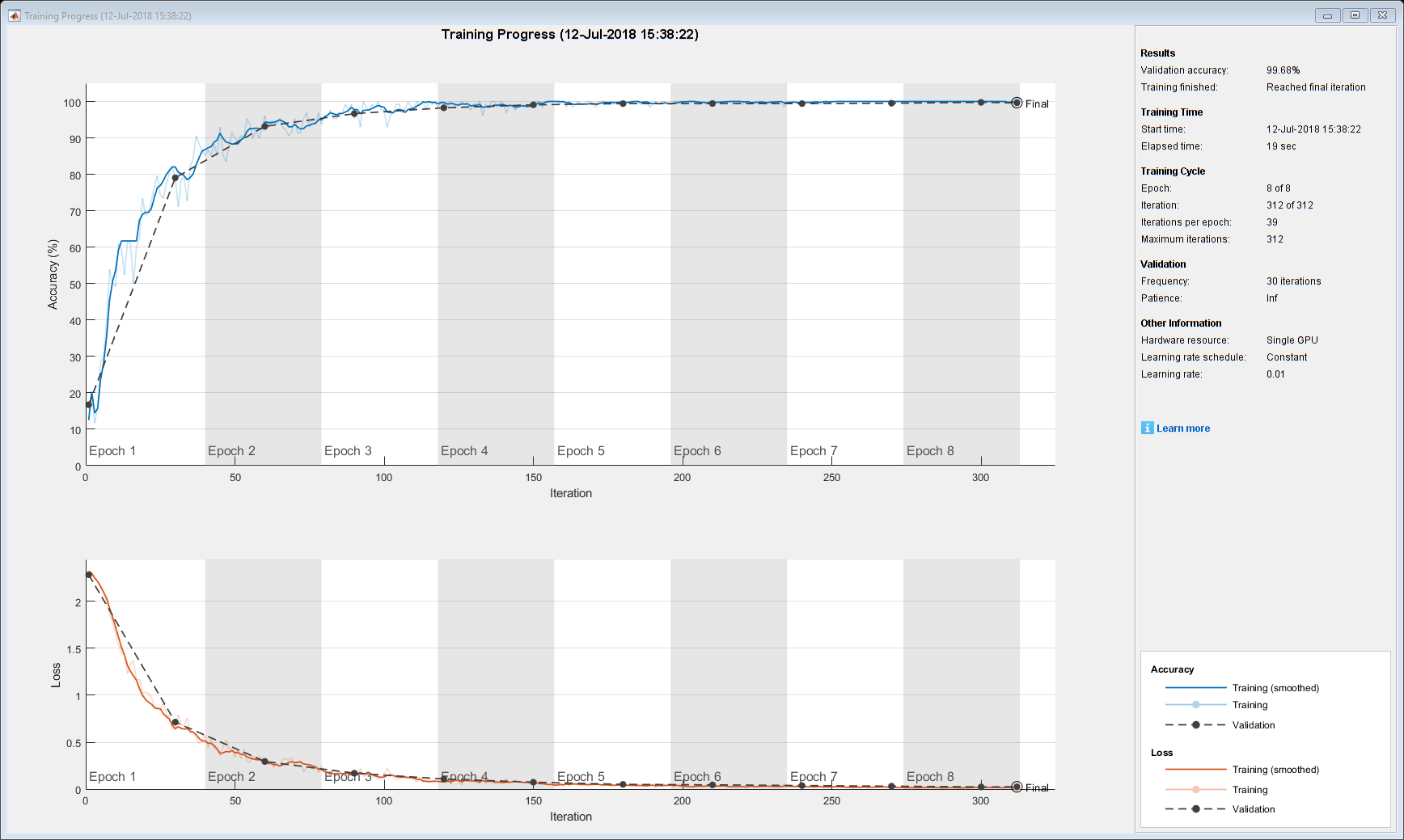

Задайте опции обучения и обучите сеть. trainNetwork подтверждает сеть с помощью данных о валидации каждый ValidationFrequency итерации.

options = trainingOptions('sgdm', ...
    'MaxEpochs',8, ...
    'Shuffle','every-epoch', ...
    'ValidationData',{XValidation,YValidation}, ...
    'ValidationFrequency',30, ...
    'Verbose',false, ...
    'Plots','training-progress');
net = trainNetwork(XTrain,YTrain,lgraph,options);

Отобразите свойства обучившего сеть. Сетью является DAGNetwork объект.

net

net =
  DAGNetwork with properties:

         Layers: [16×1 nnet.cnn.layer.Layer]
    Connections: [16×2 table]

Классифицируйте изображения валидации и вычислите точность. Сеть очень точна.

YPredicted = classify(net,XValidation);
accuracy = mean(YPredicted == YValidation)

accuracy = 0.9968
