Последовательный выбор признаков для функций аудио

Этот пример показывает, что типичный рабочий процесс для выбора признаков применился к задаче разговорного распознавания цифры.

В последовательном выборе признаков вы обучаете сеть на данном наборе функций и затем инкрементно добавляете или удаляете функции, пока самая высокая точность не достигнута [1]. В этом примере вы применяете последовательный прямой выбор к задаче разговорного распознавания цифры с помощью Свободного Разговорного Набора данных Цифры [2].

Потоковая передача разговорного распознавания цифры

Чтобы мотивировать пример, начните путем загрузки предварительно обученной сети, audioFeatureExtractor объект раньше обучал сеть и коэффициенты нормализации для функций.

load('network_Audio_SequentialFeatureSelection.mat','bestNet','afe','normalizers');

Создайте audioDeviceReader считать аудио из микрофона. Создайте три dsp.AsyncBuffer объекты: один, чтобы буферизовать аудио читал из вашего микрофона, один, чтобы буферизовать краткосрочную энергию входного аудио для речевого обнаружения, и один, чтобы буферизовать предсказания.

fs = afe.SampleRate;

deviceReader = audioDeviceReader('SampleRate',fs,'SamplesPerFrame',256);

audioBuffer = dsp.AsyncBuffer(fs*3);
steBuffer = dsp.AsyncBuffer(1000);
predictionBuffer = dsp.AsyncBuffer(5);

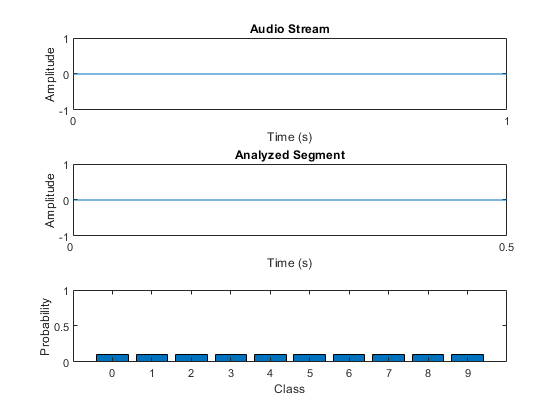

Создайте график отобразить передачу потокового аудио, вероятность сетевые выходные параметры во время вывода и предсказание.

fig = figure;

streamAxes = subplot(3,1,1);
streamPlot = plot(zeros(fs,1));
ylabel('Amplitude')
xlabel('Time (s)')
title('Audio Stream')
streamAxes.XTick = [0,fs];
streamAxes.XTickLabel = [0,1];
streamAxes.YLim = [-1,1];

analyzedAxes = subplot(3,1,2);
analyzedPlot = plot(zeros(fs/2,1));
title('Analyzed Segment')
ylabel('Amplitude')
xlabel('Time (s)')
set(gca,'XTickLabel',[])
analyzedAxes.XTick = [0,fs/2];
analyzedAxes.XTickLabel = [0,0.5];
analyzedAxes.YLim = [-1,1];

probabilityAxes = subplot(3,1,3);
probabilityPlot = bar(0:9,0.1*ones(1,10));
axis([-1,10,0,1])
ylabel('Probability')
xlabel('Class')

Выполните распознавание цифры потоковой передачи (цифры 0 до 9) в течение 20 секунд. В то время как цикл запускается, говорите одну из цифр и протестируйте его точность.

Во-первых, задайте краткосрочный энергетический порог, под которым можно принять, что сигнал не содержит речи.

steThreshold = 0.015;
idxVec = 1:fs;
tic
while toc < 20

    % Read in a frame of audio from your device.
    audioIn = deviceReader();

    % Write the audio into a the buffer.
    write(audioBuffer,audioIn);

    % While 200 ms of data is unused, continue this loop.
    while audioBuffer.NumUnreadSamples > 0.2*fs

        % Read 1 second from the audio buffer. Of that 1 second, 800 ms
        % is rereading old data and 200 ms is new data.
        audioToAnalyze = read(audioBuffer,fs,0.8*fs);

        % Update the figure to plot the current audio data.
        streamPlot.YData = audioToAnalyze;

        ste = mean(abs(audioToAnalyze));
        write(steBuffer,ste);
        if steBuffer.NumUnreadSamples > 5
            abc = sort(peek(steBuffer));
            steThreshold = abc(round(0.4*numel(abc)));
        end
        if ste > steThreshold

            % Use the detectSpeeech function to determine if a region of speech
            % is present.
            idx = detectSpeech(audioToAnalyze,fs);

            % If a region of speech is present, perform the following.
            if ~isempty(idx)
                % Zero out all parts of the signal except the speech
                % region, and trim to 0.5 seconds.
                audioToAnalyze = HelperTrimOrPad(audioToAnalyze(idx(1,1):idx(1,2)),fs/2);

                % Normalize the audio.
                audioToAnalyze = audioToAnalyze/max(abs(audioToAnalyze));

                % Update the analyzed segment plot
                analyzedPlot.YData = audioToAnalyze;

                % Extract the features and transpose them so that time is
                % across columns.
                features = (extract(afe,audioToAnalyze))';

                % Normalize the features.
                features = (features - normalizers.Mean) ./ normalizers.StandardDeviation;

                % Call classify to determine the probabilities and the
                % winning label.
                features(isnan(features)) = 0;
                [label,probs] = classify(bestNet,features);

                % Update the plot with the probabilities and the winning
                % label.
                probabilityPlot.YData = probs;
                write(predictionBuffer,probs);

                if predictionBuffer.NumUnreadSamples == predictionBuffer.Capacity
                    lastTen = peek(predictionBuffer);
                    [~,decision] = max(mean(lastTen.*hann(size(lastTen,1)),1));
                    probabilityAxes.Title.String = num2str(decision-1);
                end
            end
        else
            % If the signal energy is below the threshold, assume no speech
            % detected.
             probabilityAxes.Title.String = '';
             probabilityPlot.YData = 0.1*ones(10,1);
             analyzedPlot.YData = zeros(fs/2,1);
             reset(predictionBuffer)
        end

        drawnow limitrate
    end
end

Остаток от примера иллюстрирует, как сеть, используемая в обнаружении потоковой передачи, была обучена и как признаки, поданные в сеть, были выбраны.

Создайте обучаются и наборы данных валидации

Загрузите Свободный разговорный набор данных цифры (FSDD) [2]. FSDD состоит из коротких звуковых файлов с разговорными цифрами (0-9).

url = "https://zenodo.org/record/1342401/files/Jakobovski/free-spoken-digit-dataset-v1.0.8.zip";
downloadFolder = tempdir;
datasetFolder = fullfile(downloadFolder,'FSDD');

if ~exist(datasetFolder,'dir')
    fprintf('Downloading Free Spoken Digit Dataset ...\n')
    unzip(url,datasetFolder)
end

Создайте audioDatastore указать на записи. Получите частоту дискретизации набора данных.

ads = audioDatastore(datasetFolder,'IncludeSubfolders',true);
[~,adsInfo] = read(ads);
fs = adsInfo.SampleRate;

Первым элементом имен файлов является цифра, на которой говорят в файле. Получите первый элемент имен файлов, преобразуйте их в категориальный, и затем установите Labels свойство audioDatastore.

[~,filenames] = cellfun(@(x)fileparts(x),ads.Files,'UniformOutput',false);
ads.Labels = categorical(string(cellfun(@(x)x(1),filenames)));

Чтобы разделить datastore в набор разработки и набор валидации, используйте splitEachLabel. Выделите 80% данных для разработки и остающиеся 20% для валидации.

[adsTrain,adsValidation] = splitEachLabel(ads,0.8);

Настройте экстрактор функции аудио

Создайте audioFeatureExtractor возразите, чтобы извлечь функции аудио более чем 30 MS Windows с частотой обновления 10 мс. Установите все функции, которые требуется протестировать в этом примере к true.

win = hamming(round(0.03*fs),"periodic");
overlapLength = round(0.02*fs);

afe = audioFeatureExtractor( ...
    'Window',       win, ...
    'OverlapLength',overlapLength, ...
    'SampleRate',   fs, ...
    ...
    'linearSpectrum',      false, ...
    'melSpectrum',         false, ...
    'barkSpectrum',        false, ...
    'erbSpectrum',         false, ...
    ...
    'mfcc',                true, ...
    'mfccDelta',           true, ...
    'mfccDeltaDelta',      true, ...
    'gtcc',                true, ...
    'gtccDelta',           true, ...
    'gtccDeltaDelta',      true, ...
    ...
    'spectralCentroid',    true, ...
    'spectralCrest',       true, ...
    'spectralDecrease',    true, ...
    'spectralEntropy',     true, ...
    'spectralFlatness',    true, ...
    'spectralFlux',        true, ...
    'spectralKurtosis',    true, ...
    'spectralRolloffPoint',true, ...
    'spectralSkewness',    true, ...
    'spectralSlope',       true, ...
    'spectralSpread',      true, ...
    ...
    'pitch',               false, ...
    'harmonicRatio',       false);

Задайте слои и опции обучения

Задайте Список слоев глубокого обучения и trainingOptions используемый в этом примере. Первый слой, sequenceInputLayer, только заполнитель. В зависимости от которых функций вы тестируете во время последовательного выбора признаков, первый слой заменяется sequenceInputLayer из соответствующего размера.

numUnits = 100;
слои = [ ...
    sequenceInputLayer (1)
    bilstmLayer (numUnits,"OutputMode","last")
    fullyConnectedLayer (numel (категории (adsTrain. Метки)))
    softmaxLayer
    classificationLayer];

опции = trainingOptions ("adam", ...
    "LearnRateSchedule","piecewise", ...
    "Shuffle","every-epoch", ...
    "Verbose"ложь, ...
    "MaxEpochs",20);

Последовательный выбор признаков

В канонической форме последовательного выбора признаков вы обучаете сеть на данном наборе функций и затем инкрементно добавляете или удаляете функции, пока точность больше не улучшается [1].

Передайте выбор

Рассмотрите простой случай прямого выбора на наборе четырех функций. В первом прямом цикле выбора каждая из четырех функций тестируется независимо путем обучения сети и сравнения их точности валидации. Функция, которая привела к самой высокой точности валидации, отмечена. Во втором прямом цикле выбора лучшая функция от первого цикла сочетается с каждой из остающихся функций. Теперь каждая пара функций используется в обучении. Если точность во втором цикле не улучшилась по точности в первом цикле, концах процесса выбора. В противном случае новый лучший набор функций выбран. Прямой цикл выбора продолжается, пока точность больше не улучшается.

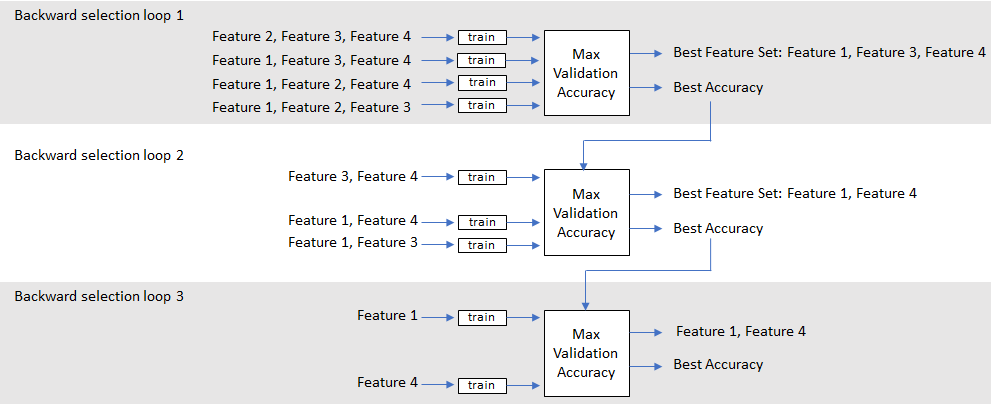

Обратный выбор

В обратном выборе признаков вы начинаете по образованию на наборе функций, который состоит из всех функций, и протестируйте, улучшается ли точность, когда вы удаляете функции.

Запустите последовательный выбор признаков

Помощник функционирует (HelperSFS, HelperTrainAndValidateNetwork и HelperTrimOrPad) реализация прямой или обратный последовательный выбор признаков. Задайте учебный datastore, datastore валидации, экстрактор функции аудио, слоя сети, сетевые опции и направление. Как правило выберите вперед, если вы ожидаете маленький набор функций или назад если вы ожидаете большой набор функций.

direction = 'forward';
[вахтенный журнал, bestFeatures, bestNet, нормализаторы] = HelperSFS (adsTrain, adsValidation, afe, слои, опции, направление);
Starting parallel pool (parpool) using the 'local' profile ...
Connected to the parallel pool (number of workers: 6).

logbook выведите от HelperFeatureExtractor таблица, содержащая все протестированные настройки функции и соответствующая точность валидации.

logbook
logbook=48×2 table
                 Features                 Accuracy
    __________________________________    ________

    "mfcc, gtcc"                           97.333
    "mfcc, mfccDelta, gtcc"                    97
    "mfcc, gtcc, spectralEntropy"              97
    "mfcc, gtcc, spectralFlatness"             97
    "mfcc, gtcc, spectralFlux"                 97
    "mfcc, gtcc, spectralSpread"               97
    "gtcc"                                 96.667
    "gtcc, spectralCentroid"               96.667
    "gtcc, spectralFlux"                   96.667
    "mfcc, gtcc, spectralRolloffPoint"     96.667
    "mfcc, gtcc, spectralSkewness"         96.667
    "gtcc, spectralEntropy"                96.333
    "mfcc, gtcc, gtccDeltaDelta"           96.333
    "mfcc, gtcc, spectralKurtosis"         96.333
    "mfccDelta, gtcc"                          96
    "gtcc, gtccDelta"                          96
      ⋮

bestFeatures выведите от HelperSFS содержит struct с оптимальным набором функций к true.

bestFeatures
bestFeatures = struct with fields:
                    mfcc: 1
               mfccDelta: 0
          mfccDeltaDelta: 0
                    gtcc: 1
               gtccDelta: 0
          gtccDeltaDelta: 0
        spectralCentroid: 0
           spectralCrest: 0
        spectralDecrease: 0
         spectralEntropy: 0
        spectralFlatness: 0
            spectralFlux: 0
        spectralKurtosis: 0
    spectralRolloffPoint: 0
        spectralSkewness: 0
           spectralSlope: 0
          spectralSpread: 0

Можно установить audioFeatureExtractor использование struct.

set(afe,bestFeatures)
afe
afe =
  audioFeatureExtractor with properties:

   Properties
                     Window: [240×1 double]
              OverlapLength: 160
                 SampleRate: 8000
                  FFTLength: []
    SpectralDescriptorInput: 'linearSpectrum'

   Enabled Features
     mfcc, gtcc

   Disabled Features
     linearSpectrum, melSpectrum, barkSpectrum, erbSpectrum, mfccDelta, mfccDeltaDelta
     gtccDelta, gtccDeltaDelta, spectralCentroid, spectralCrest, spectralDecrease, spectralEntropy
     spectralFlatness, spectralFlux, spectralKurtosis, spectralRolloffPoint, spectralSkewness, spectralSlope
     spectralSpread, pitch, harmonicRatio


   To extract a feature, set the corresponding property to true.
   For example, obj.mfcc = true, adds mfcc to the list of enabled features.

HelperSFS также выводит лучшую сеть выполнения и коэффициенты нормализации, которые соответствуют выбранным признакам. Чтобы сохранить сеть, сконфигурировал audioFeatureExtractor, и коэффициенты нормализации, некомментарий эта линия:

% save('network_Audio_SequentialFeatureSelection.mat','bestNet','afe','normalizers')

Заключение

Этот пример иллюстрирует рабочий процесс для последовательного выбора признаков для Рекуррентной нейронной сети (LSTM или BiLSTM). Это могло легко быть адаптировано к рабочим процессам RNN-CNN и CNN.

Вспомогательные Функции

HelperTrainAndValidateNetwork

function [trueLabels,predictedLabels,net,normalizers] = HelperTrainAndValidateNetwork(adsTrain,adsValidation,afe,layers,options)
% Train and validate a network.
%
%   INPUTS:
%   adsTrain      - audioDatastore object that points to training set
%   adsValidation - audioDatastore object that points to validation set
%   afe           - audioFeatureExtractor object.
%   layers        - Layers of LSTM or BiLSTM network
%   options       - traingOptions object
%
%   OUTPUTS:
%   trueLabels      - true labels of validation set
%   predictedLabels - predicted labels of validation set
%   net             - trained network
%   normalizers     - normalization factors for features under test

% Copyright 2019 The MathWorks, Inc.

% Convert the data to tall arrays.
tallTrain      = tall(adsTrain);
tallValidation = tall(adsValidation);

% Extract features from the training set. Reorient the features so that
% time is along rows to be compatible with sequenceInputLayer.
fs = afe.SampleRate;
tallTrain         = cellfun(@(x)HelperTrimOrPad(x,fs/2),tallTrain,"UniformOutput",false);
tallTrain         = cellfun(@(x)x/max(abs(x),[],'all'),tallTrain,"UniformOutput",false);
tallFeaturesTrain = cellfun(@(x)extract(afe,x),tallTrain,"UniformOutput",false);
tallFeaturesTrain = cellfun(@(x)x',tallFeaturesTrain,"UniformOutput",false);  %#ok<NASGU>
[~,featuresTrain] = evalc('gather(tallFeaturesTrain)'); % Use evalc to suppress command-line output.

tallValidation         = cellfun(@(x)HelperTrimOrPad(x,fs/2),tallValidation,"UniformOutput",false);
tallValidation         = cellfun(@(x)x/max(abs(x),[],'all'),tallValidation,"UniformOutput",false);
tallFeaturesValidation = cellfun(@(x)extract(afe,x),tallValidation,"UniformOutput",false);
tallFeaturesValidation = cellfun(@(x)x',tallFeaturesValidation,"UniformOutput",false); %#ok<NASGU>
[~,featuresValidation] = evalc('gather(tallFeaturesValidation)'); % Use evalc to suppress command-line output.

% Use the training set to determine the mean and standard deviation of each
% feature. Normalize the training and validation sets.
allFeatures = cat(2,featuresTrain{:});
M = mean(allFeatures,2,'omitnan');
S = std(allFeatures,0,2,'omitnan');
featuresTrain = cellfun(@(x)(x-M)./S,featuresTrain,'UniformOutput',false);
for ii = 1:numel(featuresTrain)
    idx = find(isnan(featuresTrain{ii}));
    if ~isempty(idx)
        featuresTrain{ii}(idx) = 0;
    end
end
featuresValidation = cellfun(@(x)(x-M)./S,featuresValidation,'UniformOutput',false);
for ii = 1:numel(featuresValidation)
    idx = find(isnan(featuresValidation{ii}));
    if ~isempty(idx)
        featuresValidation{ii}(idx) = 0;
    end
end

% Replicate the labels of the train and validation sets so that they are in
% one-to-one correspondence with the sequences.
labelsTrain = adsTrain.Labels;

% Update input layer for the number of features under test.
layers(1) = sequenceInputLayer(size(featuresTrain{1},1));

% Train the network.
net = trainNetwork(featuresTrain,labelsTrain,layers,options);

% Evaluate the network. Call classify to get the predicted labels for each
% sequence.
predictedLabels = classify(net,featuresValidation);
trueLabels = adsValidation.Labels;

% Save the normalization factors as a struct.
normalizers.Mean = M;
normalizers.StandardDeviation = S;
end

HelperSFS

function [logbook,bestFeatures,bestNet,bestNormalizers] = HelperSFS(adsTrain,adsValidate,afeThis,layers,options,direction)
%
%   INPUTS:
%   adsTrain    - audioDatastore object that points to training set
%   adsValidate - audioDatastore object that points to validation set
%   afe         - audioFeatureExtractor object. Set all features to test to true
%   layers      - Layers of LSTM or BiLSTM network
%   options     - traingOptions object
%   direction   - SFS direction, specify as 'forward' or 'backward'
%
%   OUTPUTS:
%   logbook         - table containing feature configurations tested and corresponding validation accuracies
%   bestFeatures    - struct containg best feature configuration
%   bestNet         - Trained network with highest validation accuracy
%   bestNormalizers - Feature normalization factors for best features

% Copyright 2019 The MathWorks, Inc.

afe = copy(afeThis);
featuresToTest = fieldnames(info(afe));
N = numel(featuresToTest);
bestValidationAccuracy = 0;

% Set the initial feature configuration: all on for backward selection
% or all off for forward selection.
featureConfig = info(afe);
for i = 1:N
    if strcmpi(direction,"backward")
        featureConfig.(featuresToTest{i}) = true;
    else
        featureConfig.(featuresToTest{i}) = false;
    end
end

% Initialize logbook to track feature configuration and accuracy.
logbook = table(featureConfig,0,'VariableNames',["Feature Configuration","Accuracy"]);

% Perform sequential feature evaluation.
wrapperIdx = 1;
bestAccuracy = 0;
while wrapperIdx <= N
    % Create a cell array containing all feature configurations to test
    % in the current loop.
    featureConfigsToTest = cell(numel(featuresToTest),1);
    for ii = 1:numel(featuresToTest)
        if strcmpi(direction,"backward")
            featureConfig.(featuresToTest{ii}) = false;
        else
            featureConfig.(featuresToTest{ii}) = true;
        end
        featureConfigsToTest{ii} = featureConfig;
        if strcmpi(direction,"backward")
            featureConfig.(featuresToTest{ii}) = true;
        else
            featureConfig.(featuresToTest{ii}) = false;
        end
    end

    % Loop over every feature set.
    for ii = 1:numel(featureConfigsToTest)

        % Determine the current feature configuration to test. Update
        % the feature afe.
        currentConfig = featureConfigsToTest{ii};
        set(afe,currentConfig)

        % Train and get k-fold cross-validation accuracy for current
        % feature configuration.
        [trueLabels,predictedLabels,net,normalizers] = HelperTrainAndValidateNetwork(adsTrain,adsValidate,afe,layers,options);
        valAccuracy = mean(trueLabels==predictedLabels)*100;
        if valAccuracy > bestValidationAccuracy
            bestValidationAccuracy = valAccuracy;
            bestNet = net;
            bestNormalizers = normalizers;
        end

        % Update Logbook
        result = table(currentConfig,valAccuracy,'VariableNames',["Feature Configuration","Accuracy"]);
        logbook = [logbook;result]; %#ok<AGROW>

    end

    % Determine and print the setting with the best accuracy. If accuracy
    % did not improve, end the run.
    [a,b] = max(logbook{:,'Accuracy'});
    if a <= bestAccuracy
        wrapperIdx = inf;
    else
        wrapperIdx = wrapperIdx + 1;
    end
    bestAccuracy = a;

    % Update the features-to-test based on the most recent winner.
    winner = logbook{b,'Feature Configuration'};
    fn = fieldnames(winner);
    tf = structfun(@(x)(x),winner);
    if strcmpi(direction,"backward")
        featuresToRemove = fn(~tf);
    else
        featuresToRemove = fn(tf);
    end
    for ii = 1:numel(featuresToRemove)
        loc =  strcmp(featuresToTest,featuresToRemove{ii});
        featuresToTest(loc) = [];
        if strcmpi(direction,"backward")
            featureConfig.(featuresToRemove{ii}) = false;
        else
            featureConfig.(featuresToRemove{ii}) = true;
        end
    end

end

% Sort the logbook and make it more readable.
logbook(1,:) = []; % Delete placeholder first row.
logbook = sortrows(logbook,{'Accuracy'},{'descend'});
bestFeatures = logbook{1,'Feature Configuration'};
m = logbook{:,'Feature Configuration'};
fn = fieldnames(m);
myString = strings(numel(m),1);
for wrapperIdx = 1:numel(m)
    tf = structfun(@(x)(x),logbook{wrapperIdx,'Feature Configuration'});
    myString(wrapperIdx) = strjoin(fn(tf),", ");
end
logbook = table(myString,logbook{:,'Accuracy'},'VariableNames',["Features","Accuracy"]);
end

HelperTrimOrPad

function y = HelperTrimOrPad(x,n)
% y = HelperTrimOrPad(x,n) trims or pads the input x to n samples. If x is
% trimmed, it is trimmed equally on the front and back. If x is padded, it is
% padded equally on the front and back with zeros. For odd-length trimming or
% padding, the extra sample is trimmed or padded from the back.

% Copyright 2019 The MathWorks, Inc.
a = size(x,1);
if a < n
    frontPad = floor((n-a)/2);
    backPad = n - a - frontPad;
    y = [zeros(frontPad,1);x;zeros(backPad,1)];
elseif a > n
    frontTrim = floor((a-n)/2)+1;
    backTrim = a - n - frontTrim;
    y = x(frontTrim:end-backTrim);
else
    y = x;
end
end

Ссылки

[1] Джайн, А., и Д. Зонгкер. "Выбор признаков: Оценка, Приложение и Производительность Небольшой выборки". Транзакции IEEE согласно Анализу Шаблона и Искусственному интеллекту. Издание 19, Выпуск 2, 1997, стр 153-158.

[2] Якобовский. “Jakobovski/Free-Spoken-Digit-Dataset”. GitHub, 30 мая 2019. https://github.com/Jakobovski/free-spoken-digit-dataset.

Для просмотра документации необходимо авторизоваться на сайте
