dsp.LogicAnalyzer
Визуализируйте, измерьте и анализируйте переходы и состояния в зависимости от времени
Описание
Система Logic Analyzer object™ отображает переходы в сигналах временной области. Используя dsp.LogicAnalyzer, вы можете:
Отладьте и анализируйте модели
Проследите и коррелируйте 96 сигналов одновременно
Обнаружьте и анализируйте нарушения синхронизации
Проследите системное выполнение
Обнаружьте изменения сигнала с помощью триггеров
Отобразить переходы сигналов в Logic Analyzer:
Создайте
dsp.LogicAnalyzerобъект и набор его свойства.Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты? MATLAB.
Для получения дополнительной информации о том, как сконфигурировать и настроить Logic Analyzer, смотрите Logic Analyzer.
Создание
Описание
scope = dsp.LogicAnalyzer создает Системный объект Logic Analyzer, scope.
scope = dsp.LogicAnalyzer(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Заключите каждое имя свойства в одинарные кавычки. Например, scope = dsp.LogicAnalyzer('BackgroundColor','White','NumInputPorts',4).
Свойства
Использование
Описание
Входные параметры
Функции объекта
Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
Примеры

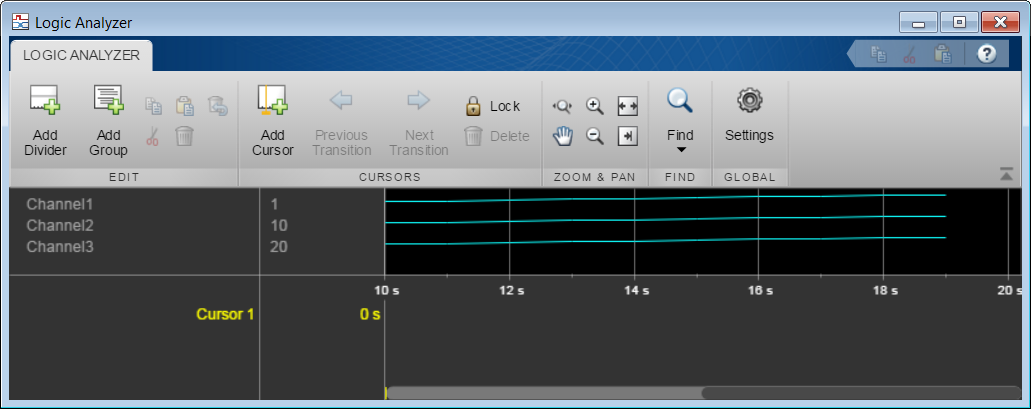

Отобразите простые сигналы пандуса
Создайте dsp.LogicAnalyzer объект. Вызовите осциллограф в цикле, чтобы отобразить сигналы.
scope = dsp.LogicAnalyzer('NumInputPorts',3); for ii = 1:20 scope(ii,10*ii,20*ii); end
Отобразите сигналы фиксированной точки
Создайте dsp.LogicAnalyzer объект с четырьмя каналами. Вызовите modifyDisplayChannel установить основание каждого из каналов. Запустите осциллограф в цикле, чтобы отобразить волны.
scope = dsp.LogicAnalyzer('NumInputPorts',4,'DisplayChannelFormat','Digital'); scope.TimeSpan = 12; modifyDisplayChannel(scope,1,'Name','Index','Radix','Unsigned decimal'); modifyDisplayChannel(scope,2,'Name','Fi_hex','Radix','Hexadecimal'); modifyDisplayChannel(scope,3,'Name','Fi_bin','Radix','Binary'); modifyDisplayChannel(scope,4,'Name','Fi_actual','Radix','Signed decimal'); for ii = 1:20 fival = fi((ii-1)/16,0,4,4); scope(ii,fival,fival,fival); end
Вектор отображения, комплекс и перечислимые сигналы
Задайте WeekDaysInt класс, чтобы содержать перечислимый список будних значений. Создайте и сохраните следующий файл определения класса.
classdef WeekDaysInt < int32 enumeration Monday(1), Tuesday(2), Wednesday(3), Thursday(4), Friday(5) end end
Создайте dsp.LogicAnalyzer возразите и сконфигурируйте вектор, комплекс и перечисленные сигналы данных.
scope = dsp.LogicAnalyzer('NumInputPorts',6); waves = getDisplayChannelTags(scope); modifyDisplayChannel(scope,waves{1},'InputChannel',1,'Name','Vector Digital'); modifyDisplayChannel(scope,waves{2},'InputChannel',2,'Name','Vector Analog',... 'Format','Analog','Height',80); modifyDisplayChannel(scope,waves{3},'InputChannel',3,'Name','Complex Digital'); modifyDisplayChannel(scope,waves{4},'InputChannel',4,'Name','Complex Analog',... 'Format','Analog','Height',80,'Color','Green'); modifyDisplayChannel(scope,waves{5},'InputChannel',5,'Name','Enum Digital'); modifyDisplayChannel(scope,waves{6},'InputChannel',6,'Name','Enum Analog',... 'Format','Analog','Height',80);
Вызовите объект scope в цикле, чтобы отобразить сигналы.
stop = 30; for count = 1:stop sinValVec = sin(count/stop*2*pi); cosValVec = cos(count/stop*2*pi); cosValVecOffset = cos((count+10)/stop*2*pi); sinValReal = sin((count+2)/stop*2*pi); cosValImag = cos((count+2)/stop*2*pi); % Create a weekday enumerated value by wrapping the index day = WeekDaysInt(1+mod(count-1,5)); scope(... [count (count-(stop/2))],... % digital vector [sinValVec cosValVec cosValVecOffset],... % analog vector complex((count-(stop/2)),count),... % digital complex complex(sinValReal, cosValImag),... % analog complex day,... % digital enum day... % analog enum ) end
Советы
Чтобы закрыть окно анализатора логики и очистить его связанные данные, используйте MATLAB®
clear функция.
