dsp.ArrayPlot
Отобразите векторы или массивы
Описание
Отобразите векторы или массивы, где данные расположены равными интервалами вдоль оси X.
Создание
Описание
scope = dsp.ArrayPlot создает объект Array Plot, scope.
scope = dsp.ArrayPlot(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Заключите каждое имя свойства в одинарные кавычки. Например, scope = dsp.ArrayPlot("NumInputPorts",3)
Свойства
Большинство свойств может быть изменено от dsp.ArrayPlot ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС.
Постройте настройку
NumInputPorts — Количество входных портов
1
Количество входных портов в виде положительного целого числа. Каждый сигнал, проникающий через отдельный вход, становится отдельным каналом в осциллографе. Необходимо вызвать осциллограф с тем же количеством входных параметров как значение этого свойства.
XDataMode — Источник x - интервал данных
"Sample increment and X-offset" (значение по умолчанию) | "Custom"
Задайте, использовать ли SampleIncrement и XOffset значения свойств, чтобы определить интервал или задать ваш собственный интервал. Если вы задаете "Custom", также необходимо задать CustomXData значения свойств.
Можно установить это свойство только при создании объекта.
Использование пользовательского интерфейса
Откройте вкладку Plot, нажмите Settings и установите X-Data Mode.
Типы данных: char | string
CustomXData — X-значения-данных
пустой вектор (значение по умолчанию) | вектор
Задайте желаемый x - значения данных как строка или вектор-столбец длины, равной длине системы координат входных параметров. Если вы используете значение по умолчанию (пустой вектор) значение, x - данные расположены равными интервалами и набор к (0:L–1), где L является длиной системы координат.
Можно установить это свойство только при создании объекта.
Пример: scope = dsp.ArrayPlot("XDataMode","Custom","CustomXData",logspace(0,log10(44100/2),1024))
Использование пользовательского интерфейса
Откройте вкладку Plot, нажмите Settings, и установите X-Data Mode на Custom и задайте Custom X-Data.
Зависимость
Чтобы использовать это свойство, установите XDataMode к "Custom".
SampleIncrement — Демонстрационный шаг входа
1
Задайте интервал между выборками вдоль x - ось в виде конечного числа. Входным сигналом является только y - данные оси. x - данные оси установлены автоматически на основе XOffset и SampleIncrement свойства. Например, когда Xoffset 0 и SampleIncrement 1, x - данные для входного сигнала установлены в 0, 1, 2, 3, 4, и т.д. Если вы устанавливаете SampleIncrement к 0,25, x - данные оси становятся 0, 0.25, 0.5, 0.75, 1, и т.д.
Использование пользовательского интерфейса
Откройте вкладку Plot, нажмите Settings и установите Sample Increment.
XOffset — Отобразите смещение оси X
0
Задайте смещение, чтобы отобразиться на x - ось. Это свойство является скаляром
Использование пользовательского интерфейса
Откройте вкладку Plot, нажмите Settings и установите X-Offset.
XScale — Шкала оси X
"Linear" (значение по умолчанию) | "Log"
Задайте, является ли шкалой x - ось "Linear" или "Log". Если XOffset отрицательная величина, вы не можете установить это свойство на "Log".
Использование пользовательского интерфейса
Откройте вкладку Plot, нажмите Settings и установите XScale.
Типы данных: char | string
YScale — Шкала y - ось
"Linear" (значение по умолчанию) | "Log"
Задайте, является ли шкалой y - ось "Linear" или "Log".
Использование пользовательского интерфейса
Откройте вкладку Plot, нажмите Settings и установите YScale.
Типы данных: char | string
PlotType — Управляйте типом графика
"Stem" (значение по умолчанию) | "Line" | "Stairs"
Задайте тип графика использовать во всех входных сигналах, отображенных в окне scope:
"Stem"– Осциллограф отображает входной сигнал как круги с вертикальными линиями, расширяющими вниз к x - ось в каждом из произведенных значений. Эта опция похожа наstemфункция."Line"– Осциллограф отображает входной сигнал как линии, соединяющие каждое из произведенных значений. Эта опция похожа наlineилиplotфункции."Stairs"– Осциллограф отображает входной сигнал как ступенчатый график. Ступенчатый график составлен только из горизонтальных линий и вертикальных линий. Каждая горизонтальная линия представляет значение сигналов в течение дискретного периода расчета и соединяется с двумя вертикальными линиями. Каждая вертикальная линия представляет изменение в значениях, происходящих на выборке. Эта опция похожа наstairsфункция. Ступенчатые графики полезны для рисования графиков истории времени в цифровой форме выборочных данных.
Использование пользовательского интерфейса
Откройте Settings и установите Plot Type.
Типы данных: char | string
AxesScaling — Режим масштабирования осей
"OnceAtStop" (значение по умолчанию) | "Auto" | "Manual" | "Updates"
Задайте, когда осциллограф будет масштабировать оси. Допустимые значения:
"Auto"— Осциллограф масштабирует оси по мере необходимости, чтобы соответствовать данным, обоим в течение и после симуляции."Manual"— Осциллограф не масштабирует оси автоматически."OnceAtStop"— Осциллограф масштабирует оси, когда симуляция останавливается."Updates"— Осциллограф масштабирует оси однажды и только однажды после 10 обновлений.
Можно установить это свойство только при создании объекта.
Использование пользовательского интерфейса
Наведите на график массивов видеть изменение масштаба
, панорамирование
и
кнопки автошкалы. Можно также масштабировать и панорамирование с помощью мыши.
Типы данных: char | string
Визуализация
Name — Имя окна
'Array Plot' (значение по умолчанию) | вектор символов | строковый скаляр
Задайте имя осциллографа. Это имя появляется как заголовок окна рисунка осциллографа. Чтобы задать заголовок графика осциллографа, используйте Title свойство.
Типы данных: char | string
Position — Определите объем положения окна в пикселях
экранируйте центр (значение по умолчанию) | [left bottom width height]
Задайте, в пикселях, размере и местоположении окна scope как четырехэлементный вектор формы [left bottom width height]. По умолчанию окно scope появляется в центре вашего экрана с шириной 800 пиксели и высота 450 'pixels'. Значения по умолчанию для этого свойства могут измениться в зависимости от вашего разрешения экрана.
MaximizeAxes — Максимизируйте управление осями
"Auto" (значение по умолчанию) | "On" | "Off"
Задайте, отобразить ли осциллограф в режиме максимизированных осей. В этом режиме оси расширены, чтобы поместиться в целое отображение. Чтобы сохранить пробел, метки не появляются в каждом отображении. Вместо этого значения метки появляются сверху отображенных на графике данных. Можно выбрать одну из следующих опций:
"Auto"— Оси кажутся максимизируемыми во всех отображениях только еслиTitleиYLabelсвойства пусты для каждого отображения. Если вы вводите значение в какое-либо отображение для любого из этих свойств, оси не максимизируются."On"— Оси кажутся максимизируемыми во всех отображениях. Любые значения ввелив TitleиYLabelсвойства скрыты."Off"— Ни одна из осей не кажется максимизируемой.
Использование пользовательского интерфейса
Наведите на график массивов видеть максимизировать кнопку осей
.
Типы данных: char | string
Title — Отобразите заголовок
'' (значение по умолчанию) | вектор символов | строковый скаляр
Задайте заголовок отображения вектора символов или строки.
Использование пользовательского интерфейса
Откройте вкладку Plot, нажмите Settings и установите Title.
Типы данных: char | string
ShowLegend — Легенда Show
false (значение по умолчанию) | true
Чтобы показать легенду с входными именами, установите это свойство на true.
От легенды можно управлять, какие сигналы отображаются. Это управление эквивалентно изменению видимости в диалоговом окне Style. В легенде scope кликните по имени сигнала, чтобы скрыть сигнал в осциллографе. Чтобы показать сигнал, кликните по имени сигнала снова. Чтобы показать только один сигнал, щелкните правой кнопкой по имени сигнала. Чтобы показать все сигналы, нажмите Esc.
Примечание
Легенда только показывает первые 20 сигналов. Любые дополнительные сигналы нельзя просмотреть или управлять от легенды.
Использование пользовательского интерфейса
На вкладке Plot нажмите Legend.
Типы данных: логический
ChannelNames — Названия канала
пустая ячейка (значение по умолчанию) | массив ячеек из символьных векторов
Задайте входные названия канала как массив ячеек из символьных векторов. Имена появляются в легенде, диалоговом окне Style и панелях Measurements. Если вы не задаете имена, каналы помечены как Channel 1, Channel 2, и т.д.
Зависимость
Чтобы видеть названия канала, установите ShowLegend к true.
Типы данных: char
ShowGrid — Отобразите сетку
true (значение по умолчанию) | false
Установите это свойство на true показать линии сетки на графике.
Использование пользовательского интерфейса
Откройте вкладку Plot, нажмите Settings и выберите Grid.
PlotAsMagnitudePhase — Сигнал графика как величина и фаза
false (значение по умолчанию) | true
true– Осциллограф строит величину и фазу входного сигнала на двух отдельных осях в том же активном дисплее.false– Осциллограф строит действительные и мнимые части входного сигнала на двух отдельных осях в том же активном дисплее.
Это свойство полезно для входных сигналов с комплексным знаком. Включение этого свойства влияет на фазу для входных сигналов с действительным знаком. Когда амплитуда входного сигнала является неотрицательной, фаза является 0 градусами. Когда амплитуда входного сигнала отрицательна, фаза является 180 градусами.
Использование пользовательского интерфейса
На вкладке Plot нажмите кнопку Magnitude Phase.
XLabel — x - подпись по осям
"" (значение по умолчанию) | вектор символов | строковый скаляр
Задайте текст для осциллографа, чтобы отобразиться ниже x - ось.
Использование пользовательского интерфейса
Откройте вкладку Plot, нажмите Settings и установите XLabel.
Типы данных: char | string
YLabel — y - подпись по осям
"Amplitude" (значение по умолчанию) | вектор символов | строковый скаляр
Задайте текст для осциллографа, чтобы отобразиться слева от y - ось.
Зависимости
Это свойство применяется только когда PlotAsMagnitudePhase false. Когда PlotAsMagnitudePhase true, два y - подписи по осям являются значениями только для чтения "Magnitude" и "Phase", для графика величины и графика фазы, соответственно.
Использование пользовательского интерфейса
Откройте вкладку Plot, нажмите Settings и установите YLabel.
Типы данных: char | string
YLimits — y - пределы по осям
[-10,10] [ymin, ymax]
Задайте y - пределы по осям как двухэлементный числовой вектор, [ymin, ymax].
Если PlotAsMagnitudePhase false, значением по умолчанию является [-10,10]. Если PlotAsMagnitudePhase true, значением по умолчанию является [0,10].
Зависимости
Когда PlotAsMagnitudePhase true, это свойство задает y - пределы по осям только графика величины. y - пределами по осям графика фазы всегда является [-180,180].
Использование пользовательского интерфейса
Откройте вкладку Plot, нажмите Settings и установите Y-Axis Limits как двухэлементный числовой вектор.
Использование
Описание
scope( отображает сигнал в Графике Массивов.signal)
scope(signal1,signal2,...,signalN) отображения несколько сигналов в Графике Массивов. Сигналы должны иметь ту же длину системы координат, но могут варьироваться по количеству каналов. Необходимо установить NumInputPorts свойство включить несколько входных сигналов.
Входные параметры
Функции объекта
Чтобы использовать объектную функцию, задайте объект как первый входной параметр.
generateScript | Сгенерируйте скрипт MATLAB, чтобы создать осциллограф с текущими настройками |
Примеры

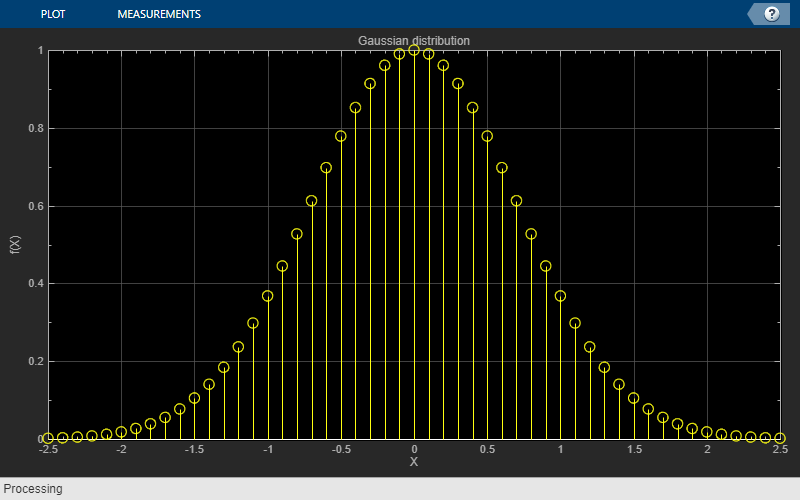

Постройте распределение Гаусса
Примечание: Этот пример запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов объекта с эквивалентным step синтаксис. Например, myObject(x) становится step(myObject,x).
Создайте новый объект Array Plot.
scope = dsp.ArrayPlot;
Сконфигурируйте свойства объекта Array Plot для Распределения Гаусса.
scope.YLimits = [0 1]; scope.XOffset = -2.5; scope.SampleIncrement = 0.1; scope.Title = 'Gaussian distribution'; scope.XLabel = 'X'; scope.YLabel = 'f(X)';
Вызовите объект Array Plot построить Распределение Гаусса.
scope(exp(-(-2.5:.1:2.5).*(-2.5:.1:2.5))')
Постройте изменяющиеся веса фильтра
Примечание: Этот пример запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов объекта с эквивалентным step синтаксис. Например, myObject(x) становится step(myObject,x).
Просмотрите наименьшее количество средних квадратичных (LMS) адаптивные веса фильтра на фигуре Графика Массивов. См., что веса фильтра изменяются, когда они адаптируются, чтобы отфильтровать шумный входной сигнал.
Создайте адаптивный Системный объект фильтра LMS.
lmsFilter = dsp.LMSFilter(40,'Method','Normalized LMS','StepSize',0.002);
Создайте и сконфигурируйте dsp. Системный объект AudiFileReader, чтобы считать входной сигнал из заданного звукового файла.
signalSource = dsp.AudioFileReader('dspafxf_8000.wav',... 'SamplesPerFrame',40, ... 'PlayCount',Inf,... 'OutputDataType','double');
Создайте и сконфигурируйте dsp. Системный объект FIRFilter, чтобы отфильтровать случайный белый шум, создавая окрашенный шумом.
firFilter = dsp.FIRFilter('Numerator',fir1(39,0.25));
Создайте и сконфигурируйте Системный объект Графика Массивов, чтобы отобразить адаптивные веса фильтра.
scope = dsp.ArrayPlot('XLabel','Filter Tap', ... 'YLabel','Filter Weight', ... 'YLimits',[-0.05 0.2]');
Постройте веса фильтра LMS, когда они адаптируются к желаемому сигналу. Читайте из звукового файла, произведите случайные данные и отфильтруйте случайные данные. Обновите веса фильтра и постройте веса фильтра.
numplays = 0; while numplays < 3 [y, eof] = signalSource(); noise = rand(40,1); noisefilt = firFilter(noise); desired = y + noisefilt; [~, ~, wts] = lmsFilter(noise,desired); scope(wts); numplays = numplays + eof; end
Советы
Расширенные возможности
Смотрите также
Объекты
dsp.DynamicFilterVisualizer|dsp.LogicAnalyzer|dsp.MatrixViewer|dsp.SpectrumAnalyzer|dsp.TimeScope
