Входные параметры к модели являются четырьмя сигналами стерео.

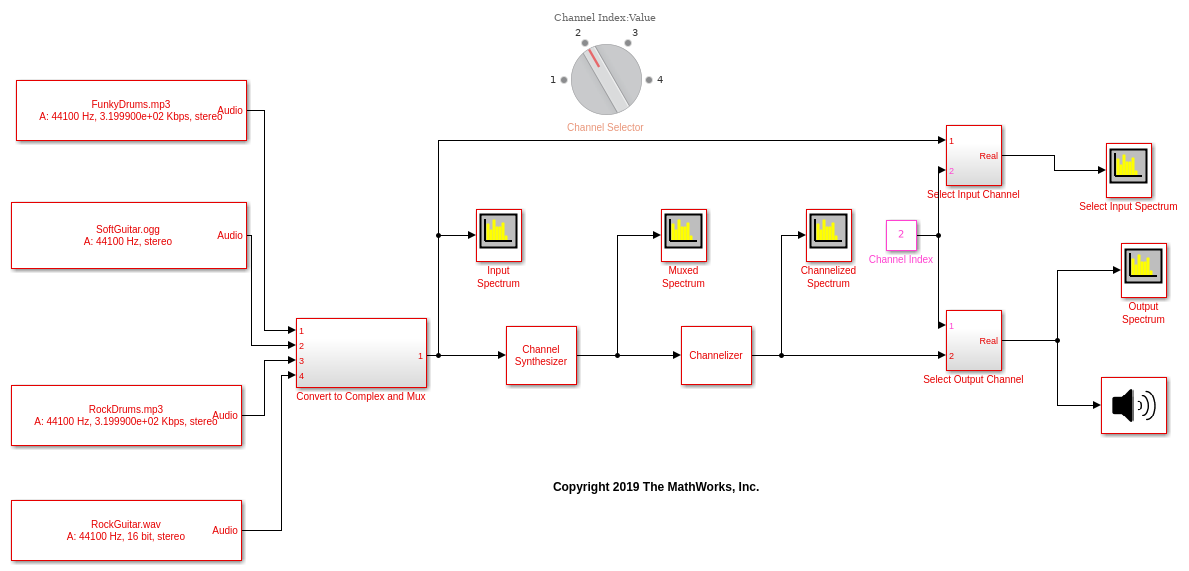

Каждый сигнал имеет размер 1024 2 выборок. Два канала представляют левый канал и правильный канал сигнала стерео. Чтобы сохранить стереоканалы, каждый сигнал преобразован в комплекс и мультиплексирован блоком Matrix Concatenate, чтобы сформироваться 1024 4 матрица. Блок Channel Synthesizer синтезирует эти четыре сигнала в один широкополосный сигнал размера 4096 1. Блок Channelizer, который следует, разделяет этот широкополосный сигнал назад в узкие поддиапазоны. Выход блока Channelizer 1024 4 матрица с каждым каналом, представляющим узкую полосу.

Откройте модель.

Выберите звуковой сигнал, который вы хотите слушать и проигрывать этот сигнал с помощью блока Audio Device Writer.

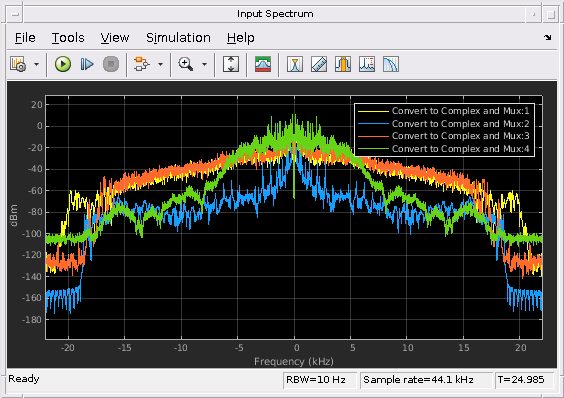

Запустите модель. Просмотрите спектры входа, мультиплексированного, и выходные сигналы.

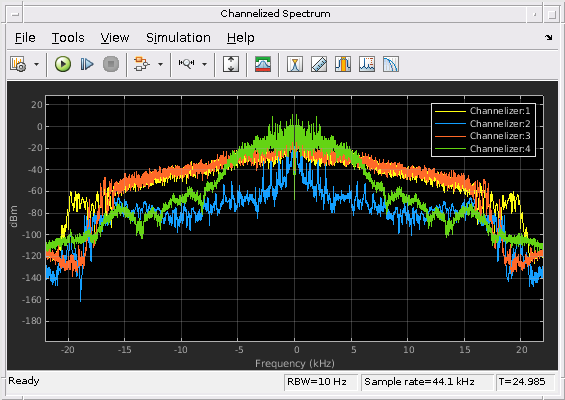

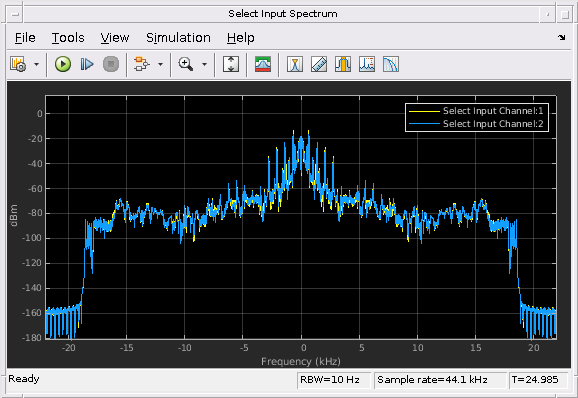

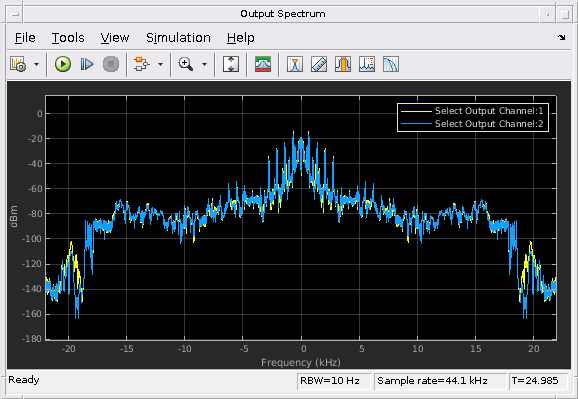

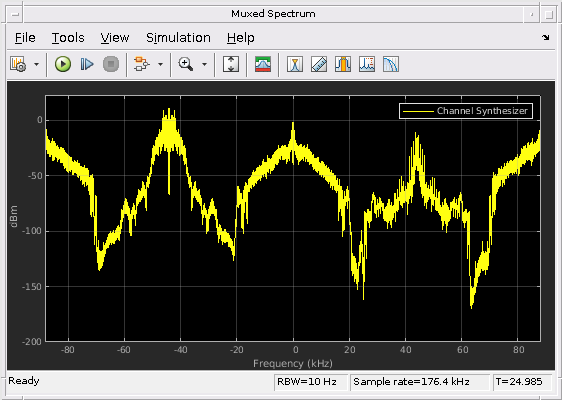

Окно Muxed Spectrum показывает спектр широкополосного сигнала. Окно Channelized Spectrum показывает спектры четырех узкополосных сигналов. Спектры ввода и вывода соответствуют для любого выбранного сигнала.

Увеличьте отношение сверхдискретизации блока Channelizer к 2, что означает, что отношение M/D, описанное в Алгоритме, равняется теперь 2.

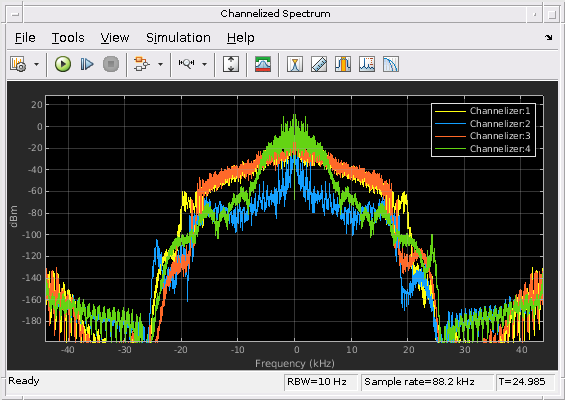

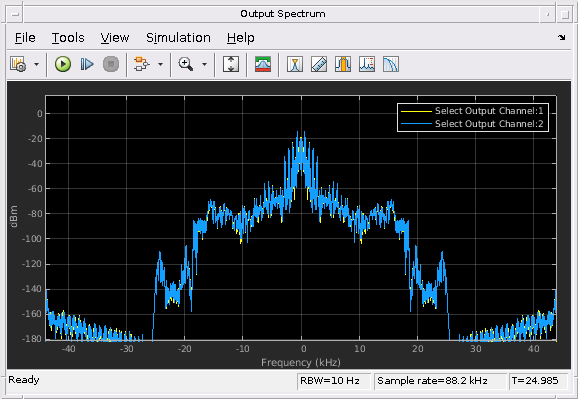

Как вы видите в Выходном графике Спектра, выходная частота дискретизации многофазного набора фильтров увеличилась фактором 2.

Сохраните и закройте модель.
