Сохраните блок не по умолчанию - и параметры HDL уровня модели
hdlsaveparams(
сохраняет блок не по умолчанию - и параметры HDL уровня модели к скрипту MATLAB и задает, перезаписать ли ранее сохраненные параметры скрипт MATLAB.dut
,filename
,force_overwrite
)

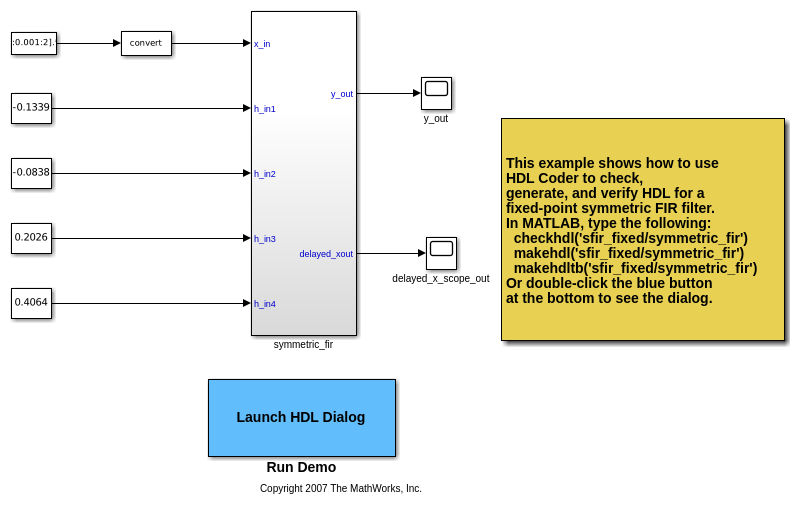

Откройте модель.
sfir_fixed
Установите связанные с HDL параметры модели для symmetric_fir
подсистема.
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3) hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)
Отобразите связанные с HDL параметры модели не по умолчанию для symmetric_fir
подсистема.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir'); % Set SubSystem HDL parameters hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5); hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);
Выход идентифицирует подсистему и отображает ее связанные с HDL значения параметров.
В этом примере показано, как установить параметры HDL на модели и сохранить параметры в скрипте MATLAB®.
Установите параметры HDL модели
Откройте sfir_fixed
модель.
sfir_fixed
Проверьте, что параметры модели имеют значения по умолчанию.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');
Установите связанные с HDL параметры модели для symmetric_fir
подсистема.
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3) hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)
Сохраните параметры HDL модели
Проверьте, что параметры модели устанавливаются.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir'); % Set SubSystem HDL parameters hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5); hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);
Сохраните параметры модели в скрипт MATLAB®, sfir_saved_params.m
.
hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')
Проверьте сохраненные параметры
Сбросьте связанные с HDL параметры модели к значениям по умолчанию.
hdlrestoreparams('sfir_fixed/symmetric_fir')
Проверьте, что параметры модели имеют значения по умолчанию.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');
Восстановите сохраненные параметры модели от sfir_saved_params.m
.
hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')
Проверьте, что сохраненные параметры модели восстанавливаются
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir'); % Set SubSystem HDL parameters hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5); hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);
В этом примере показано, как установить параметры HDL на модели, сохраните параметры в скрипте MATLAB®, и затем перезапишите сохраненные параметры.
Установите параметры HDL модели
Откройте sfir_fixed
модель.
sfir_fixed
Проверьте, что параметры модели имеют значения по умолчанию.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir');
Установите связанные с HDL параметры модели для symmetric_fir
подсистема.
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3) hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5)
Сохраните параметры HDL модели
Проверьте, что параметры модели устанавливаются.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir'); % Set SubSystem HDL parameters hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5); hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);
Сохраните параметры модели в скрипт MATLAB®, sfir_saved_params.m
.
hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')
Проверьте сохраненные параметры
Сбросьте связанные с HDL параметры модели к значениям по умолчанию.
hdlrestoreparams('sfir_fixed/symmetric_fir')
Проверьте, что параметры модели имеют значения по умолчанию.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');
Восстановите сохраненные параметры модели от sfir_saved_params.m
.
hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')
Проверьте, что сохраненные параметры модели восстанавливаются
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir'); % Set SubSystem HDL parameters hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5); hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 3);
Измените сохраненные параметры HDL
Измените связанный с HDL набор параметров модели для symmetric_fir
подсистема.
hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 4) hdlset_param('sfir_fixed/symmetric_fir', 'OutputPipeline', 2) hdlset_param('sfir_fixed', 'ShareAdders', 'on')
Перезапишите сохраненный файл параметров
Установите force_overwrite
отметьте к true
перезаписывать файл параметров sfir_saved_parameters.m
новыми параметрами. Если вы не задаете этот флаг, HDL Coder™ генерирует ошибку и не перезаписывает значения параметров. Когда вы запускаете hdlsaveparams
с набором параметра к true
, HDL Coder™ генерирует предупреждение, что он перезаписывает файл.
hdlsaveparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m','true')
Warning: HDL parameters file 'sfir_saved_params.m' already exists. By overwriting it now, you will lose any parameter settings made earlier.
Проверьте параметры Resaved
Сбросьте связанные с HDL параметры модели к значениям по умолчанию.
hdlrestoreparams('sfir_fixed/symmetric_fir')
Проверьте, что параметры модели имеют значения по умолчанию.
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed');
Восстановите сохраненные параметры модели от sfir_saved_params.m
.
hdlrestoreparams('sfir_fixed/symmetric_fir', 'sfir_saved_params.m')
Проверьте, что сохраненные параметры модели восстанавливаются
hdlsaveparams('sfir_fixed/symmetric_fir')
%% Set Model 'sfir_fixed' HDL parameters hdlset_param('sfir_fixed', 'HDLSubsystem', 'sfir_fixed/symmetric_fir'); hdlset_param('sfir_fixed', 'ShareAdders', 'on'); % Set SubSystem HDL parameters hdlset_param('sfir_fixed/symmetric_fir', 'InputPipeline', 5); hdlset_param('sfir_fixed/symmetric_fir', 'OutputPipeline', 2); hdlset_param('sfir_fixed/symmetric_fir', 'SharingFactor', 4);
В этом примере показано, как сохранить модель HDL не по умолчанию и параметры блоков в массиве структур и параметрах индивидуума доступа.

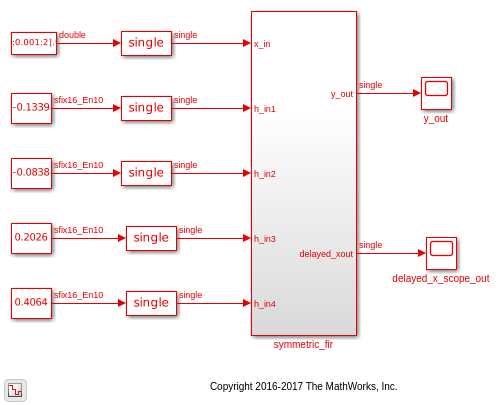

Откройте модель
sfir_single
sim('sfir_single')
Сохраните Модель HDL и Параметры блоков
hparams = hdlsaveparams('sfir_single/symmetric_fir');
%% Set Model 'sfir_single' HDL parameters hdlset_param('sfir_single', 'FloatingPointTargetConfiguration', hdlcoder.createFloatingPointTargetConfig('NATIVEFLOATINGPOINT' ... , 'MantissaMultiplyStrategy', 'FullMultiplier') ... ); hdlset_param('sfir_single', 'HDLSubsystem', 'sfir_single/symmetric_fir'); % Set SubSystem HDL parameters hdlset_param('sfir_single/symmetric_fir', 'InputPipeline', 1); hdlset_param('sfir_single/symmetric_fir', 'OutputPipeline', 1);
Представление и доступ к параметрам блоков
hparams
hparams = 1x4 struct array with fields: object parameter value
Чтобы видеть определенные параметры не по умолчанию, сохраненные в структуре, можно получить доступ к отдельным элементам структуры.
hparams(2)
ans = struct with fields: object: 'sfir_single' parameter: 'HDLSubsystem' value: 'sfir_single/symmetric_fir'

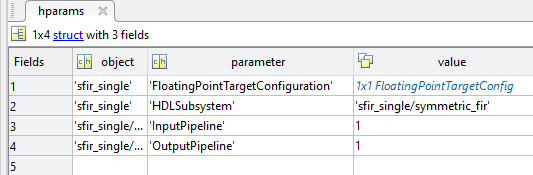

Чтобы просмотреть параметры и значения, заданные для модели, в Worksplace MATLAB™, дважды кликают hparams
переменная. Вы видите поля массива структур и соответствующих значений в редакторе MATLAB.
dut
— Имя подсистемы DUTПодсистема DUT называет в виде вектора символов со всем иерархическим путем.
Пример: 'modelname/subsysTarget'
Пример: 'modelname/subsysA/subsysB/subsysTarget'
filename
— Имя файлаИмя файла, в который вы сохраняете параметры модели в виде вектора символов.
Пример: '
mymodel_saved_params.m'
force_overwrite
— Перезапишите файл параметровЗадайте, перезаписать ли ранее сохраненный файл параметров как булевскую переменную.
Пример: '
tRUE
varname
— Имя переменных, содержащих сохраненные параметрыЗадайте имя переменной, которая содержит сохраненные параметры модели. Переменная сохранена как массив структур.
Пример: '
hparams'
