bwareaopen

Удалите маленькие объекты из двухуровневого изображения

Описание

пример

BW2 = bwareaopen(BW,P) удаляет все связанные компоненты (объекты), которые имеют меньше, чем P пиксели из двухуровневого изображения BW, производя другое двухуровневое изображение, BW2. Эта операция известна как area opening.

BW2 = bwareaopen(BW,P,conn) удаляет все связанные компоненты, где conn задает желаемую возможность соединения.

Примеры

свернуть все

Считайте двухуровневое изображение.

BW = imread('text.png');

Удалите объекты, содержащие меньше чем 50 пикселей с помощью bwareaopen функция.

BW2 = bwareaopen(BW, 50);

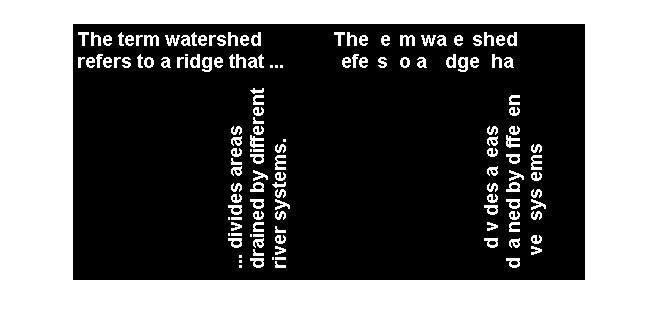

Отобразите оригинальное изображение рядом с морфологически открытым изображением.

imshowpair(BW,BW2,'montage')

Входные параметры

свернуть все

Двухуровневое изображение в виде логического или числового массива любой размерности.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical

Максимальное количество пикселей в объектах в виде неотрицательного целого числа.

Пример: 50

Типы данных: double

Пиксельная возможность соединения в виде одного из значений в этой таблице. Возможностью соединения по умолчанию является 8 для 2D изображений и 26 для 3-D изображений.

Значение

Значение

Двумерные возможности соединения

4

Пиксели соединяются, если их ребра затрагивают. Два смежных пикселя являются частью того же объекта, если они и включены и соединяются вдоль горизонтального или вертикального направления.

8

Пиксели соединяются, если их ребра или углы затрагивают. Два смежных пикселя являются частью того же объекта, если они и включены и соединяются вдоль горизонтали, вертикального, или диагонального направления.

3D возможности соединения

6

Пиксели соединяются, если их поверхности затрагивают. Два смежных пикселя являются частью того же объекта, если они и включены и соединяются в:

  • Одно из этих направлений: в, левый, правильный, и вниз

18

Пиксели соединяются, если их поверхности или ребра затрагивают. Два смежных пикселя являются частью того же объекта, если они и включены и соединяются в

  • Одно из этих направлений: в, левый, правильный, и вниз

  • Комбинация двух направлений, таких как право вниз или в -

26

Пиксели соединяются, если их поверхности, ребра или углы затрагивают. Два смежных пикселя являются частью того же объекта, если они и включены и соединяются в

  • Одно из этих направлений: в, левый, правильный, и вниз

  • Комбинация двух направлений, таких как право вниз или в -

  • Комбинация трех направлений, такой как "в праве" или "в сниженном"

Для более высоких размерностей, bwareaopen использует значение по умолчанию conndef(ndims (BW), 'максимальный').

Возможность соединения может также быть задана более общим способом к любой размерности путем определения 3-by-3-by-... Матрица-by-3 0s и 1s. 1- ценные элементы задают местоположения окружения относительно центрального элемента conn. Обратите внимание на то, что conn должно быть симметричным о его центральном элементе. Смотрите Задающие Пользовательские Возможности соединения для получения дополнительной информации.

Типы данных: double | logical

Выходные аргументы

свернуть все

Открытое для области изображение, возвращенное как логический массив одного размера с BW.

Алгоритмы

Основные шаги

  1. Определите связанные компоненты:

    CC = bwconncomp(BW, conn);
  2. Вычислите область каждого компонента:

    S = regionprops(CC, 'Area');
  3. Удалите маленькие объекты:

    L = labelmatrix(CC);
    BW2 = ismember(L, find([S.Area] >= P));


Расширенные возможности

Смотрите также

|

Представлено до R2006a
