Турбо декодирование
out = lteTurboDecode(in)in. Функция может декодировать один векторы данных или массивы ячеек векторов данных. В случае входа массива ячеек выход является массивом ячеек, содержащим отдельно декодируемые векторы входного массива. Входные данные приняты, чтобы быть мягкими битными данными, которые были закодированы с параллелью конкатенировала сверточный код (PCCC), как задано в TS 36.212 [1], Раздел 5.1.3.2. Каждый вектор входных данных принят, чтобы быть структурированным как три закодированных потока четности, конкатенированные мудрым блоком способом, [S P1 P2], где S вектор систематических битов, P1 вектор энкодера 1 бит и P2 вектор энкодера 2 бита. Декодер использует значение по умолчанию 5 циклов итерации. Это возвращает декодируемые биты в выходном векторе out после выполнения турбо декодирования с помощью sub-log-MAP (логарифмический MAP Max) алгоритм.
out = lteTurboDecode(in,nturbodecits)nturbodecits. nturbodecits дополнительный параметр. Если это не обеспечивается, это использует значение по умолчанию 5 циклов итерации.
Выполните турбо декодирование мягких битов, полученных из шумного созвездия.

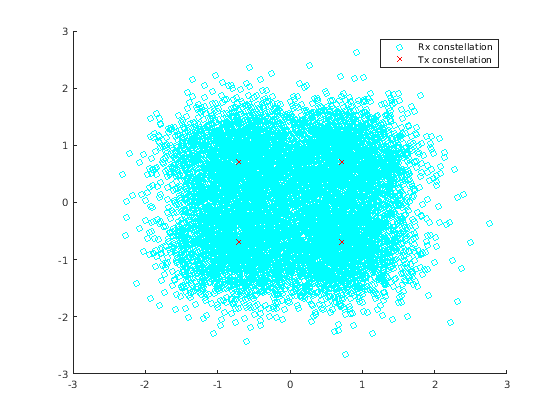

Создайте немного потока, турбо кодируют поток битов и модулируют его. Создайте шум, добавьте его в модулируемые символы. Отобразите переданные и полученные символы на графике рассеивания.
txBits = randi([0 1],6144,1); codedData = lteTurboEncode(txBits); txSymbols = lteSymbolModulate(codedData,'QPSK'); noise = 0.5*complex(randn(size(txSymbols)),randn(size(txSymbols))); rxSymbols = txSymbols + noise; scatter(real(rxSymbols),imag(rxSymbols),'co'); hold on; scatter(real(txSymbols),imag(txSymbols),'rx') legend('Rx constellation','Tx constellation')
Демодулируйте символы, и турбо декодируют мягкие биты. Сравните переданные и восстановленные биты.
softBits = lteSymbolDemodulate(rxSymbols,'QPSK','Soft'); rxBits = lteTurboDecode(softBits); numberErrors = sum(rxBits ~= int8(txBits))
numberErrors = 0
[1] 3GPP TS 36.212. “Развитый Универсальный Наземный Радио-доступ (к E-UTRA); Мультиплексирование и кодирование канала”. Проект Партнерства третьего поколения; Сеть радиодоступа Technical Specification Group. URL: https://www.3gpp.org.
