График графика для ориентированных и неориентированных графов
Графики графика являются первичным способом визуализировать графики, и сети создали использование graph и digraph функции. После того, как вы создаете GraphPlot объект, можно изменить аспекты графика путем изменения его значений свойств. Это особенно полезно для изменения отображения вершин графика или ребер.
Создать GraphPlot возразите, задайте выходной аргумент с plot функция. Например:
G = graph([1 1 1 1 5 5 5 5],[2 3 4 5 6 7 8 9]); h = plot(G)
| GraphPlot Properties | Внешний вид и поведение графика графика |
Создайте GraphPlot объект, и затем показывает, как настроить свойства объекта влиять на выходное отображение.

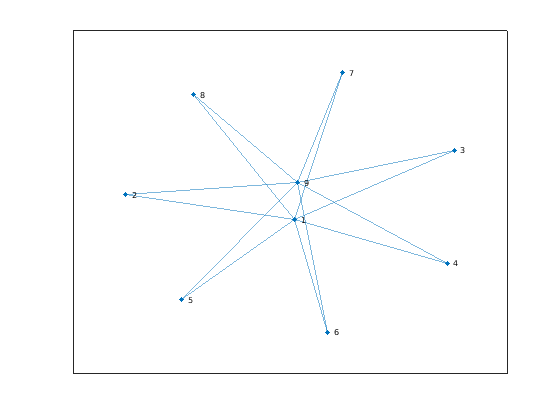

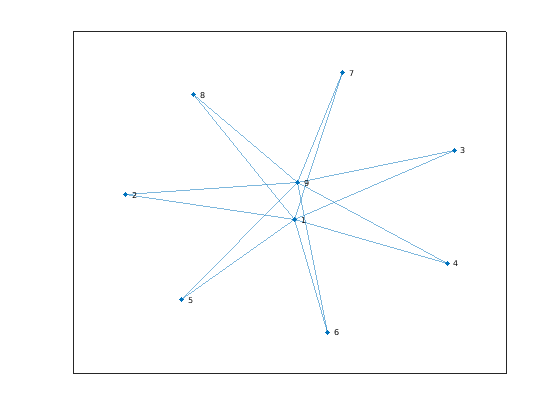

Создайте и постройте график.
s = [1 1 1 1 1 1 1 9 9 9 9 9 9 9]; t = [2 3 4 5 6 7 8 2 3 4 5 6 7 8]; G = graph(s,t); h = plot(G)
h =
GraphPlot with properties:
NodeColor: [0 0.4470 0.7410]
MarkerSize: 4
Marker: 'o'
EdgeColor: [0 0.4470 0.7410]
LineWidth: 0.5000
LineStyle: '-'
NodeLabel: {'1' '2' '3' '4' '5' '6' '7' '8' '9'}
EdgeLabel: {}
XData: [1x9 double]
YData: [1x9 double]
ZData: [0 0 0 0 0 0 0 0 0]
Show all properties

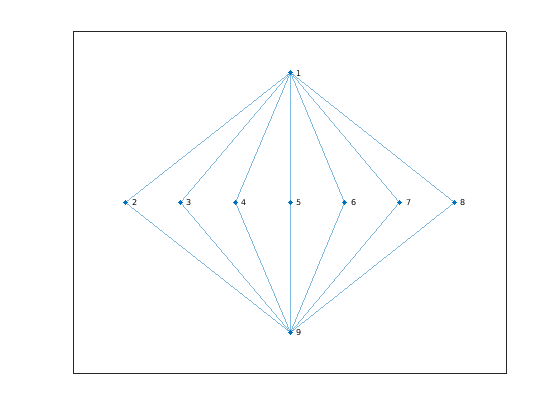

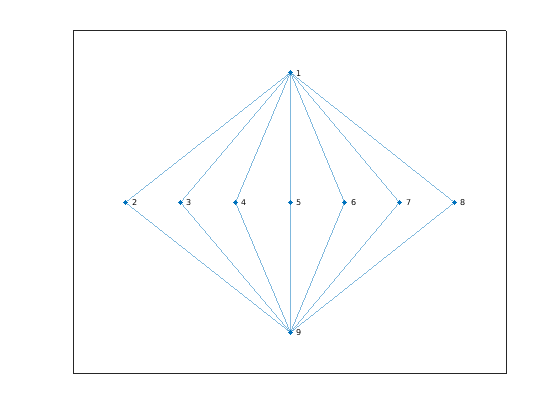

Используйте пользовательские координаты узла в вершинах графика.
h.XData = [0 -3 -2 -1 0 1 2 3 0]; h.YData = [2 0 0 0 0 0 0 0 -2];
Сделайте вершины графика красными.
h.NodeColor = 'r';

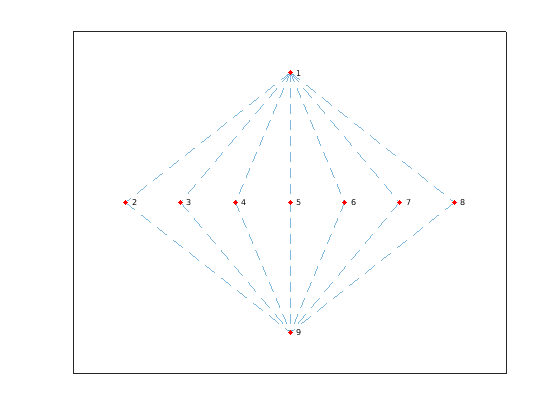

Используйте пунктирные линии в ребрах графика.
h.LineStyle = '--';

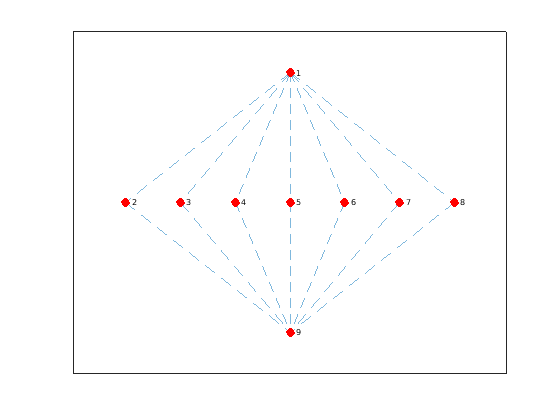

Увеличьте размер узлов.
h.MarkerSize = 8;

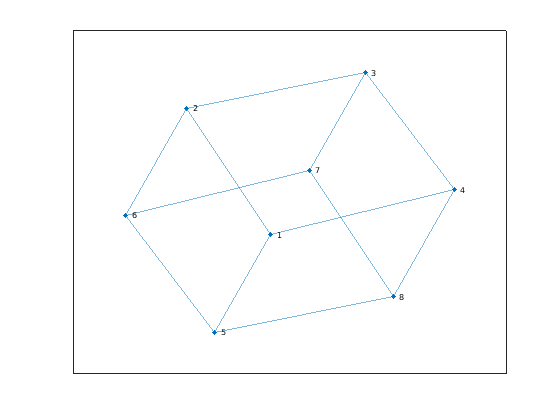

Используйте savefig функционируйте, чтобы сохранить фигуру графика графика.
s = [1 1 1 2 2 3 3 4 5 5 6 7];
t = [2 4 5 3 6 4 7 8 6 8 7 8];
G = graph(s,t);
h = plot(G);
savefig('cubegraph.fig');
clear all close all

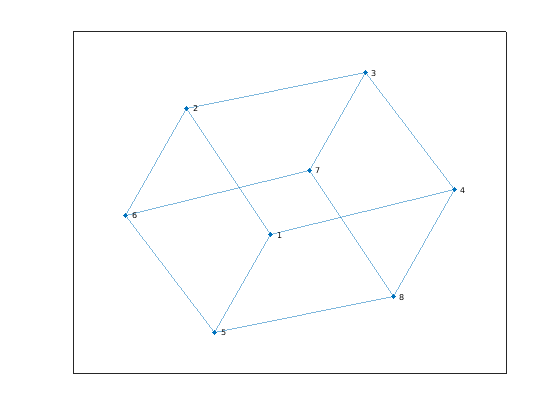

Используйте openfig чтобы загрузить график строят фигуру назад в MATLAB. openfig также возвращает указатель на фигуру, y.
y = openfig('cubegraph.fig');Используйте findobj функция, чтобы определить местоположение указателя правильного объекта с помощью одних из значений свойств. Используя findobj позволяет вам продолжать управлять исходным GraphPlot объект раньше генерировал фигуру.
h = findobj('Marker','o')
h =
GraphPlot with properties:
NodeColor: [0 0.4470 0.7410]
MarkerSize: 4
Marker: 'o'
EdgeColor: [0 0.4470 0.7410]
LineWidth: 0.5000
LineStyle: '-'
NodeLabel: {'1' '2' '3' '4' '5' '6' '7' '8'}
EdgeLabel: {}
XData: [-0.2052 -1.1020 0.8023 1.7577 -0.8023 -1.7577 0.2052 1.1020]
YData: [-0.4749 1.3919 1.9185 0.1892 -1.9185 -0.1892 0.4749 -1.3919]
ZData: [0 0 0 0 0 0 0 0]
Show all properties
