mixsyn
Смешанная чувствительность H ∞ метод синтеза для устойчивого формирующего цикл управления проекта
Синтаксис
Описание
[ вычисляет контроллер, который минимизирует H ∞ норма взвешенной передаточной функции с обратной связью K,CL,gamma,info] = mixsyn(G,W1,W2,W3)
где S = (I + GK) –1 и T = (I – S) является дополнительной чувствительностью следующей системы управления.
Вы выбираете функции взвешивания W1,W2,W3 сформировать частотные характеристики для отслеживания и подавления помех, усилия контроллера, и шумоподавления и робастности, соответственно. Для получения дополнительной информации о том, как выбрать функции взвешивания, смотрите, что Цикл Смешанной Чувствительности Формирует.
mixsyn вычисляет контроллер K это дает к минимуму || M (s) || ∞, который возвращен как gamma. Для возвращенного контроллера K,
[ вычисляет контроллер для целевого уровня производительности K,CL,gamma] = mixsyn(G,W1,W2,W3,gamTry)gamTry. Определение gamTry может быть полезным, когда оптимальная производительность контроллера лучше, чем вам нужно для вашего приложения. В этом случае меньше оптимальный контроллер может иметь меньшие усиления и лучше тренироваться численно. Когда W1,W2,W3 получите желаемые пределы на усилениях S, KS, и T, используйте gamtry = 1, чтобы только осуществить те пределы.
Если gamTry не достижимо, mixsyn возвращается для K и CL, и Inf для gamma.
[ ищет область значений K,CL,gamma] = mixsyn(G,W1,W2,W3,gamRange)gamRange для лучшей достижимой производительности. Укажите диапазон с вектором формы [gmin,gmax]. Ограничение поисковой области значений может ускорить расчет путем сокращения количества итераций, выполняемых mixsyn протестировать различные уровни производительности.
[ задает дополнительные опции расчета. Создать K,CL,gamma] = mixsyn(___,opts)opts, используйте hinfsynOptions. Задайте opts после всех других входных параметров.
Примеры
Формирование цикла с mixsyn
Используйте mixsyn для чувствительности и дополнительного формирования цикла чувствительности. Создайте модель объекта управления и функции взвешивания что:
Сформируйте функцию чувствительности для отслеживания уставки и подавления помех (
W1 = 1/Sбольшой в пропускной способности управления).Сформируйте дополнительную чувствительность для робастности и шумового затухания (
W3 = 1/Tбольшой вне пропускной способности управления).Ограничьте усилие по управлению (
W2 = 1/KSбольшой в пропускной способности управления).
(Для получения дополнительной информации о выборе функций взвешивания, смотрите, что Цикл Смешанной Чувствительности Формирует.)
s = zpk('s');
G = (s-1)/(s+1)^2;
W1 = makeweight(10,[1 0.1],0.01);
W2 = makeweight(0.1,[32 0.32],1);
W3 = makeweight(0.01,[1 0.1],10);

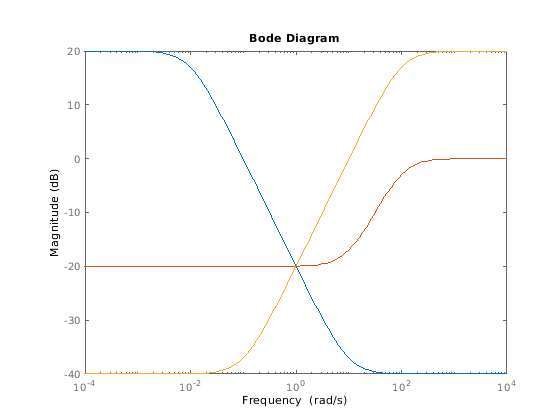

bodemag(W1,W2,W3)
Спроектируйте контроллер.
[K,CL,gamma] = mixsyn(G,W1,W2,W3);

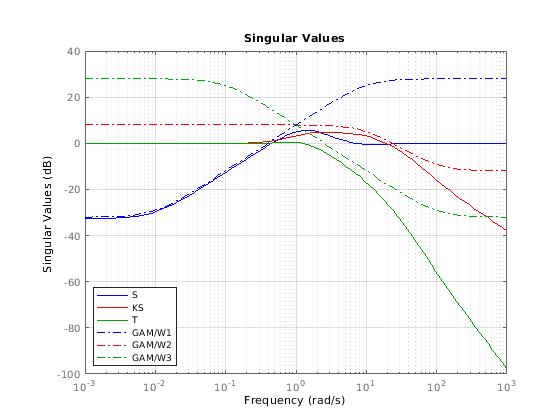

mixsyn формирует сингулярные значения функции чувствительности S, дополнительная чувствительность функционирует T, и усилие по управлению R = K*S. Исследуйте результаты синтеза и формы этих передаточных функций.
S = feedback(1,G*K); KS = K*S; T = 1-S; sigma(S,'b',KS,'r',T,'g',gamma/W1,'b-.',ss(gamma/W2),'r-.',gamma/W3,'g-.',{1e-3,1e3}) legend('S','KS','T','GAM/W1','GAM/W2','GAM/W3','Location','SouthWest') grid
Входные параметры
G — Объект
модель динамической системы
Объект в виде модели динамической системы, такой как пространство состояний (ss) модель. G может быть любая модель LTI. mixsyn принимает следующую управляющую структуру.
Если G обобщенная модель в пространстве состояний с неопределенными или настраиваемыми блоками системы управления, затем mixsyn использует номинальную стоимость или текущее значение тех элементов.
W1,W2,W3 — Функции взвешивания
модель динамической системы | []
Функции взвешивания в виде моделей динамической системы. Выберите функции взвешивания W1,W2,W3 сформировать частотные характеристики для отслеживания и подавления помех, усилия контроллера, и шумоподавления и робастности. Обычно:
Для хорошего отслеживания уставки и производительности подавления помех, выберите
W1большой в пропускной способности управления, чтобы получить маленький S.Для робастности и шумового затухания, выберите
W3большой вне пропускной способности управления, чтобы получить маленький T.Чтобы ограничить усилие по управлению в конкретном диапазоне частот, увеличьте величину W 2 в этом диапазоне частот, чтобы получить маленький KS.
Если один из весов не нужен, установите его на []. Например, если вы не хотите ограничивать усилие по управлению, используйте W2 = [].
Используйте makeweight создать функции взвешивания с желаемыми профилями усиления. Для получения дополнительной информации о выборе функций взвешивания, смотрите, что Цикл Смешанной Чувствительности Формирует.
Если G имеет входные параметры NU и NY выходные параметры, затем W1,W2,W3 должна быть или SISO или квадратные системы размера NY, NU и NY, соответственно.
Поскольку S + T = I, mixsyn не может сделать и S и T маленькими (меньше чем 0 дБ) в том же частотном диапазоне. Поэтому, когда вы задаете формирование цикла for весов, должен быть диапазон частот в который оба W1 и W3 ниже 0 дБ.
gamTry — Целевой уровень производительности
положительная скалярная величина
Целевой уровень производительности в виде положительной скалярной величины. mixsyn попытки вычислить контроллер, таким образом, что H ∞ взвешенной системы с обратной связью M (s) не превышает gamTry. Если этот уровень производительности достижим, то у возвращенного контроллера есть gamma ≤ gamTry. Если gamTry не достижимо, mixsyn возвращает пустой контроллер.
gamRange — Область значений производительности для поиска
[0,Inf] (значение по умолчанию) | вектор формы [gmin,gmax]
Область значений производительности для поиска в виде вектора формы [gmin,gmax]. mixsyn команда тестирует только уровни производительности в той области значений. Это возвращает контроллер с производительностью:
Если вы знаете, что область значений выполнимых уровней производительности, указывая этот диапазон может ускорить расчет путем сокращения количества итераций, выполняемых mixsyn протестировать различные уровни производительности.
opts Опции
hinfsynOptions объект
Дополнительные опции для расчета в виде опции возражают, что вы создаете использование hinfsynOptions.
Используйте opts задавать опции для базового hinfsyn расчет (см. Алгоритмы). Доступные параметры включают:
Отобразите прогресс алгоритма в командной строке.
Выключите автоматическое масштабирование и регуляризацию.
Задайте метод оптимизации.
Для получения информации обо всех опциях смотрите hinfsynOptions.
Выходные аргументы
Алгоритмы
mixsyn использует ваши функции взвешивания, чтобы сгенерировать увеличенный объект P = augw(G,W1,W2,W3). Это затем вызывает hinfsyn найти контроллер, который минимизирует H ∞ норма передаточной функции с обратной связью M (s) = LFT (P, K). Для получения дополнительной информации смотрите, что Цикл Смешанной Чувствительности Формирует.
Вопросы совместимости
Смотрите также
augw | hinfsyn | hinfsynOptions | makeweight
