Частотно-модулированный косинус

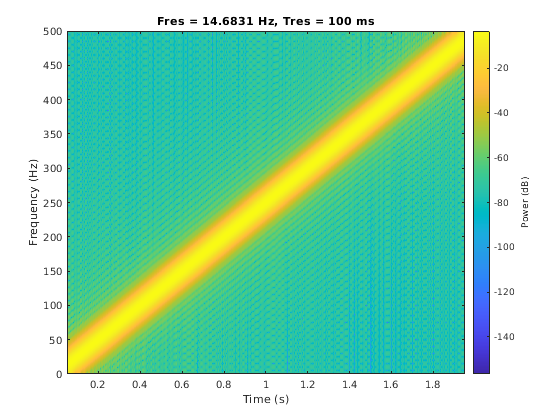

Сгенерируйте щебет с линейным мгновенным отклонением частоты. Щебет производится на уровне 1 кГц в течение 2 секунд. Мгновенная частота 0 в t = 0 и пересекает 250 Гц в t = 1 секунда.
t = 0:1/1e3:2; y = chirp(t,0,1,250);
Вычислите и постройте спектрограмму щебета. Разделите сигнал на сегменты, таким образом, что разрешение времени составляет 0,1 секунды. Задайте 99% перекрытия между смежными сегментами и спектральной утечкой 0,85.
pspectrum(y,1e3,'spectrogram','TimeResolution',0.1, ... 'OverlapPercent',99,'Leakage',0.85)

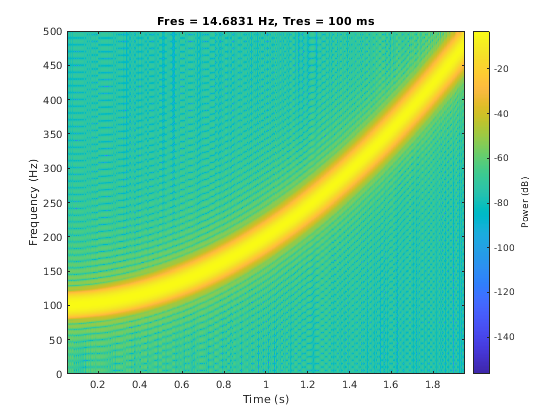

Сгенерируйте щебет с квадратичным мгновенным отклонением частоты. Щебет производится на уровне 1 кГц в течение 2 секунд. Мгновенная частота составляет 100 Гц в t = 0 и пересекает 200 Гц в t = 1 секунда.
t = 0:1/1e3:2;
y = chirp(t,100,1,200,'quadratic');Вычислите и постройте спектрограмму щебета. Разделите сигнал на сегменты, таким образом, что разрешение времени составляет 0,1 секунды. Задайте 99% перекрытия между смежными сегментами и спектральной утечкой 0,85.
pspectrum(y,1e3,'spectrogram','TimeResolution',0.1, ... 'OverlapPercent',99,'Leakage',0.85)

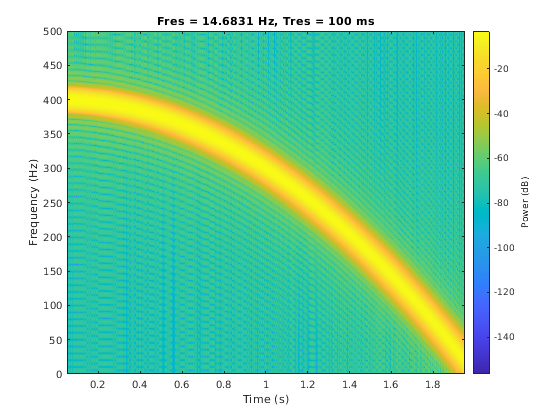

Сгенерируйте выпуклый квадратичный щебет, произведенный на уровне 1 кГц в течение 2 секунд. Мгновенная частота составляет 400 Гц в t = 0 и пересекает 300 Гц в t = 1 секунда.
t = 0:1/1e3:2; fo = 400; f1 = 300; y = chirp(t,fo,1,f1,'quadratic',[],'convex');
Вычислите и постройте спектрограмму щебета. Разделите сигнал на сегменты, таким образом, что разрешение времени составляет 0,1 секунды. Задайте 99% перекрытия между смежными сегментами и спектральной утечкой 0,85.
pspectrum(y,1e3,'spectrogram','TimeResolution',0.1, ... 'OverlapPercent',99,'Leakage',0.85)

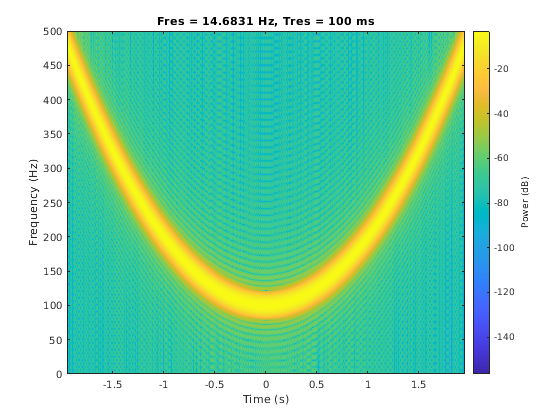

Сгенерируйте вогнутый квадратичный щебет, произведенный на уровне 1 кГц в течение 4 секунд. Задайте временной вектор так, чтобы мгновенная частота была симметрична о средней точке интервала выборки с минимальной частотой 100 Гц и максимальной частотой 500 Гц.
t = -2:1/1e3:2; fo = 100; f1 = 200; y = chirp(t,fo,1,f1,'quadratic',[],'concave');
Вычислите и постройте спектрограмму щебета. Разделите сигнал на сегменты, таким образом, что разрешение времени составляет 0,1 секунды. Задайте 99% перекрытия между смежными сегментами и спектральной утечкой 0,85.
pspectrum(y,t,'spectrogram','TimeResolution',0.1, ... 'OverlapPercent',99,'Leakage',0.85)

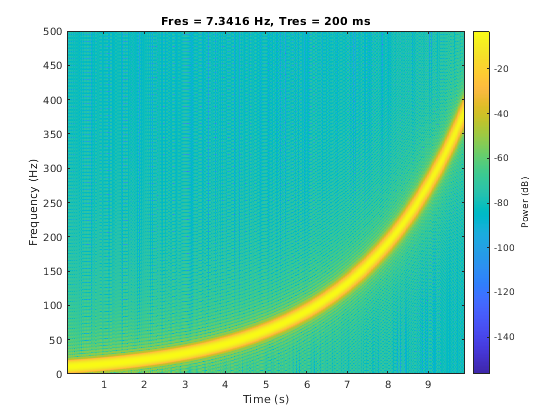

Сгенерируйте логарифмический щебет, произведенный на уровне 1 кГц в течение 10 секунд. Мгновенная частота составляет 10 Гц первоначально и 400 Гц в конце.
t = 0:1/1e3:10;
fo = 10;
f1 = 400;
y = chirp(t,fo,10,f1,'logarithmic');Вычислите и постройте спектрограмму щебета. Разделите сигнал на сегменты, таким образом, что разрешение времени составляет 0,2 секунды. Задайте 99% перекрытия между смежными сегментами и спектральной утечкой 0,85.
pspectrum(y,t,'spectrogram','TimeResolution',0.2, ... 'OverlapPercent',99,'Leakage',0.85)
t — Массив времениМассив времени в виде вектора.
Типы данных: single | double
f0 — Мгновенная частота во время 0Начальная мгновенная частота во время 0 в виде действительного скаляра выражается в Гц.
Типы данных: single | double
t1 — Ссылочное времяСсылочное время в виде положительной скалярной величины выражается в секундах.
Типы данных: single | double
f1 — Мгновенная частота во время t1Мгновенная частота во время t1В виде действительного скаляра, выраженного в Гц.
Типы данных: single | double
method — Разверните метод'linear' (значение по умолчанию) | 'quadratic' | 'logarithmic'Разверните метод в виде 'linear', 'quadratic', или 'logarithmic'.
'linear' — Указывает, что мгновенная частота развертывает fi (t), данный
где
и значение по умолчанию для f 0 0. Коэффициент β гарантирует, что желаемая частота устанавливает точки останова f 1 во время t 1, обеспечен.
'quadratic' — Указывает, что мгновенная частота развертывает fi (t), данный
где
и значение по умолчанию для f 0 0. Если f 0> f 1 (downsweep), форма по умолчанию выпукла. Если f 0 < f 1 (upsweep), форма по умолчанию является вогнутой.
'logarithmic' — Указывает, что мгновенная частота развертывает fi (t), данный
где
и значение по умолчанию для f 0 10–6.
phi — Начальная фазаНачальная фаза в виде положительной скалярной величины, выраженной в градусах.
Типы данных: single | double
shape — Форма спектрограммы квадратичного щебета'convex' | 'concave'Форма спектрограммы квадратичного щебета в виде 'convex' или 'concave'. shape описывает форму параболы относительно положительной оси частоты. Если не заданный, shape 'convex' для downsweep случая с f 0> f 1, и 'concave' для upsweep случая с f 0 <f 1.
cos | diric | gauspuls | pulstran | rectpuls | sawtooth | sin | sinc | square | tripuls
