gauspuls

Модулируемый гауссовым образом синусоидальный РЧ импульс

свернуть все на странице

Синтаксис

yi = gauspuls(t,fc,bw)
yi = gauspuls(t,fc,bw,bwr)
[yi,yq] = gauspuls(___)
[yi,yq,ye] = gauspuls(___)
tc = gauspuls('cutoff',fc,bw,bwr,tpe)

Описание

yi = gauspuls(t,fc,bw) возвращает амплитудный модулем Модулируемый гауссовым образом синусоидальный РЧ импульс во время, указанное в массиве t, с центральной частотой fc в герц и дробной пропускной способности bw

yi = gauspuls(t,fc,bw,bwr) возвращает амплитудный модулем синфазный Гауссов РЧ импульс с дробной пропускной способностью bw как измерено на уровне bwr дБ относительно нормированного пика сигнала.

[yi,yq] = gauspuls(___) также возвращает квадратурный импульс. Этот синтаксис может включать любую комбинацию входных параметров от предыдущих синтаксисов.

[yi,yq,ye] = gauspuls(___) возвращает огибающую сигнала РФ.

пример

tc = gauspuls('cutoff',fc,bw,bwr,tpe) возвращает время среза tc на который запаздывающий импульсный конверт падает ниже tpe дБ относительно пиковой амплитуды конверта.

Примеры

свернуть все

Скрипт Open Live Script

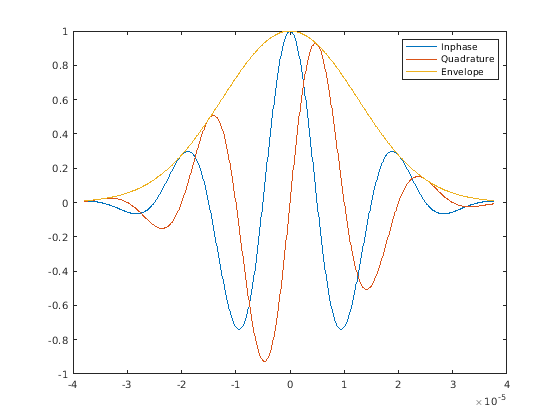

Постройте Гауссов РЧ импульс на 50 кГц с 60%-й пропускной способностью, произведенной на уровне 10 МГц. Обрежьте импульс, где конверт падает на 40 дБ ниже пика. Также постройте квадратурный импульс и огибающую сигнала РФ.

tc = gauspuls('cutoff',50e3,0.6,[],-40);
t = -tc : 1e-7 : tc;
[yi,yq,ye] = gauspuls(t,50e3,0.6);

plot(t,yi,t,yq,t,ye)
legend('Inphase','Quadrature','Envelope')

Входные параметры

свернуть все

Вектор значений времени, в которых вычисляется с единичной амплитудой Гауссов РЧ импульс.

Типы данных: single | double

Центральная частота Модулируемых гауссовым образом синусоидальных импульсов в виде действительной положительной скалярной величины выражается в Гц.

Дробная пропускная способность Модулируемых гауссовым образом синусоидальных импульсов в виде действительной положительной скалярной величины.

Дробный контрольный уровень пропускной способности Модулируемых гауссовым образом синусоидальных импульсов в виде действительного отрицательного скаляра. bwr указывает на контрольный уровень меньше, чем пик (модуль) амплитуда конверта. Дробная пропускная способность задана в терминах отношений степени. Это соответствует -3 dB точка выражается в отношениях величины.

Запаздывающий импульсный уровень конверта в виде действительного отрицательного скаляра в дБ. tpe указывает на контрольный уровень меньше, чем пик (модуль) амплитуда конверта.

Выходные аргументы

свернуть все

Синфазный Модулируемый гауссовым образом синусоидальный импульс, возвращенный как вектор модульной амплитуды во время, указанное временным вектором t.

Квадратура Модулируемый гауссовым образом синусоидальный импульс, возвращенный как вектор модульной амплитуды во время, указанное временным вектором t.

Огибающая сигнала РФ модульной амплитуды во время, указанное временным вектором t.

Время среза в секундах, на которые запаздывающий импульсный конверт падает ниже tpe дБ относительно пиковой амплитуды конверта.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

| | | | | | | | |

Представлено до R2006a

Документация Signal Processing Toolbox
