Bus Creator

Создайте шину из входных сигналов

  • Библиотека:
  • Simulink / Обычно Используемые Блоки

    Simulink / Маршрутизация Сигнала

    HDL Coder / Маршрутизация Сигнала

Описание

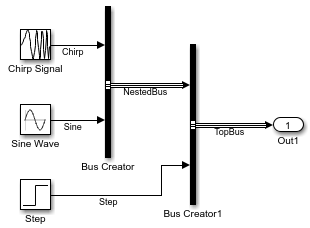

Блок Bus Creator комбинирует набор входных сигналов в шину. Можно соединить любые типы сигнала с входными портами, включая другие шины. Можно получить доступ к сигналам в шине при помощи блока Bus Selector.

Элементы шины должны иметь уникальные имена. По умолчанию каждый элемент шины наследовал имя сигнала, соединенного с блоком Bus Creator. Если двойные названия присутствуют, блок Bus Creator добавляет номер порта ко всем именам входного сигнала. Для сигналов, которые не имеют имен, блок Bus Creator генерирует имена в форме signaln, где n номер порта, соединенный с сигналом. Можно обратиться к сигналам по наименованию, когда вы ищете их источники или выбираете сигналы для связи с другими блоками. Для рекомендаций по именованию сигнала смотрите Имена Сигнала и Метки.

Порты

Входной параметр

развернуть все

Входной сигнал, чтобы включать в шину в виде скаляра, вектора, матрицы, N-D массив или шина.

Количество входных портов управляется параметром Number of inputs.

Типы данных: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated | bus
Поддержка комплексного числа: Да

Вывод

развернуть все

Выходная шина, состоявшая из объединенных входных сигналов в виде виртуальной или невиртуальной шины. Для получения дополнительной информации о типах шин смотрите Типы Составных Сигналов.

Типы данных: bus

Параметры

развернуть все

Количество входных сигналов, не меньше чем двух в виде целого числа. Увеличение числа входных параметров добавляет пустые входные порты в блок. Прежде чем вы симулируете модель, убедитесь, что входной сигнал соединяется с каждым входным портом.

Когда вы измените параметр Number of inputs, нажмите Refresh, чтобы обновить список сигналов.

Совет

Если все входные порты уже соединяются, можно добавить входной порт в блок Bus Creator путем соединения другой сигнальной линии с ним.

A signal line is dragged near a Bus Creator block with two
                                    connected ports and a third port appears.

В интерактивном режиме добавление порта обновляет параметр Number of inputs и добавляет новый сигнал в список сигналов в шине.

Программируемое использование

Параметры блоков: Inputs
Ввод: символьный вектор
Значения: целое число, больше, чем или равный 2, список, разделенный запятыми имен сигнала
Значение по умолчанию: '2'

По умолчанию, Inputs параметр задает количество входных параметров. Когда вы используете его, чтобы задать имена сигналов в шине, количество входных параметров совпадает с количеством имен сигнала, которые вы задаете.

Список входных сигналов, чтобы объединиться в шину. Можно просмотреть все сигналы, вводящие блок, включая сигналы, содержавшиеся во вложенных шинах. Стрелка рядом с сигналом указывает, что входной сигнал является шиной. Чтобы отобразить содержимое той шины, кликните по стреле.

Чтобы перестроить сигналы в выходной шине, используйте кнопки Up и Down. Можно выбрать несколько смежных сигналов верхнего уровня в списке Signals in the bus, чтобы переупорядочить или удалить.

Чтобы найти источник любого сигнала, вводящего блок, выберите сигнал в Signals in the bus, перечисляют и нажимают кнопку Find. Simulink® подсвечивает значок источника, открывая подсистему, которая содержит источник сигнала при необходимости.

Если вы меняете имя сигнала, в то время как диалоговое окно Block Parameters открыто, вы видите обновленное имя путем нажатия на Refresh.

Программируемое использование

Параметры блоков: Inputs
Ввод: символьный вектор
Значения: целое число, больше, чем или равный 2, список, разделенный запятыми имен сигнала
Значение по умолчанию: '2'

По умолчанию, Inputs параметр задает количество входных параметров. Когда вы используете его, чтобы задать имена сигналов в шине, количество входных параметров совпадает с количеством имен сигнала, которые вы задаете.

Критерий поиска для фильтрации отображенных входных сигналов в виде текста. Не заключайте критерий поиска в кавычки. Фильтр делает частичный поиск строки.

Чтобы получить доступ к опциям фильтрации, нажмите кнопку Show filtering options справа от поля Filter by name.

Опция, чтобы отфильтровать отображенные входные сигналы регулярным выражением.

Когда этот параметр включен, введя t$ в выводах информации на экран Filter by name все сигналы, имена которых заканчиваются строчным t (и их непосредственные родители). Для получения дополнительной информации смотрите Регулярные выражения (MATLAB).

Зависимости

Чтобы получить доступ к этому параметру, нажмите кнопку Show filtering options справа от поля Filter by name.

Опция, чтобы отобразить отфильтрованные результаты как плоский список, который использует запись через точку, чтобы отразить иерархию шин. По умолчанию отфильтрованные сигналы появляются в иерархическом дереве.

Зависимости

Чтобы получить доступ к этому параметру, нажмите кнопку Show filtering options справа от поля Filter by name.

Тип данных выходной шины.

Если вы выбираете 'Bus: <object name>', задайте Simulink.Bus объект. Bus объект должен быть доступным, когда вы обновляете схему или симулируете модель. Задавать Bus объект с помощью Bus Editor, нажмите кнопку Show data type assistant, и затем нажмите кнопку Edit.

Если вы выбираете '<data type expression>', задайте выражение, которое оценивает к типу данных. Не задавайте Bus возразите как выражение.

Программируемое использование

Параметры блоков: OutDataTypeStr
Ввод: символьный вектор
Значения: 'Inherit: auto' | 'double' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64''uint64''boolean' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | 'Enum: <class name>' | 'Bus: <object name>'
Значение по умолчанию: 'Inherit: auto'

Проверяйте, что имена входного сигнала совпадают с именами, перечисленными в диалоговом окне Block Parameters. Если имена сигнала не соответствуют, Simulink возвращает ошибку.

Совет

Параметр Require input signal names to match signals above может быть удален в будущем релизе. Чтобы осуществить сильный ввод данных, рассмотрите использование параметра Override bus signal names from inputs.

Зависимости

Если вы выбираете Override bus signal names from inputs, программное обеспечение Simulink игнорирует установку Require input signal names to match signals above.

Если вы изменяете Number of inputs программно, этот параметр возвращается к 'off'.

Новое имя для выбранного входного сигнала. Смотрите Имена Сигнала и Метки для инструкций по имени сигнала.

Зависимости

Чтобы отобразить этот параметр, включите параметр Require input signal names to match signals above.

По умолчанию блок Bus Creator заменяет имена, заданные Simulink.Bus объект и использование входной сигнал называют как имена элементов выходной шины.

Наследовать имена элементов шины от Bus объект, очистите этот параметр. Очистка параметра:

  • Осуществляет сильный ввод данных.

  • Избегает необходимости вводить имя сигнала многократно: в Bus возразите и в модели. Ввод имени многократно может случайно создать несоответствия имени сигнала.

  • Поддерживает массив требования шин, чтобы иметь сопоставимые имена сигнала через элементы массива.

В качестве альтернативы можно осуществить сильный ввод данных путем проверки, что имена входного сигнала совпадают с Bus объектные имена элементов.

  • Сохраните флажок Override bus signal names from inputs выбранным.

  • Установите параметр конфигурации Element name mismatch на error.

Зависимости

Чтобы отобразить этот параметр, установите параметр Output data type на Bus объект.

Программируемое использование

Параметры блоков: InheritFromInputs
Ввод: символьный вектор
Значения: 'on' | 'off'
Значение по умолчанию: 'on'

Выведите невиртуальную шину вместо виртуальной шины.

Все сигналы в невиртуальной шине должны иметь тот же шаг расчета, даже если элементы связанного Bus объект задает наследованные шаги расчета для некоторых элементов. Любая операция, приводящая к невиртуальной шине, содержащей сигналы с различными частотами дискретизации, генерирует ошибку. Чтобы изменить шаг расчета сигнала или шины, которая имеет различный шаг расчета, чем другие невиртуальные входные сигналы шины, используйте блок Rate Transition. Для получения дополнительной информации смотрите, Изменяют Шаги расчета для Невиртуальных Шин.

Чтобы сгенерировать код, который использует структуру C, чтобы задать структуру шины, которую создает этот блок, включите этот параметр.

Зависимости

Чтобы отобразить этот параметр, установите параметр Output data type на Bus объект.

Программируемое использование

Параметры блоков: NonVirtualBus
Ввод: символьный вектор
Значения: 'on' | 'off'
Значение по умолчанию: 'off'

Характеристики блока

Типы данных

Boolean | bus | double | enumerated | fixed point | integer | single | string

Прямое сквозное соединение

no

Многомерные сигналы

yes

Сигналы переменного размера

yes

Обнаружение пересечения нулем

no

Советы

Для шин в подсистеме и интерфейсах модели, можно использовать блоки Out Bus Element вместо блока Bus Creator с блоком Outport. блоки Out Bus Element:

  • Уменьшайте сложность сигнальной линии и помеху в блок-схеме.

  • Облегчите изменять интерфейс инкрементно.

Расширенные возможности

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Представлено до R2006a
