Function-Call Subsystem

Подсистема, выполнением которой управляет внешний вход вызова функции

Библиотека:
Simulink / Ports & Subsystems

Описание

Блок Function-Call Subsystem является блоком Subsystem, предварительно сконфигурированным как начальная точка для создания подсистемы, которая выполняется, когда входной порт вызова функции получает событие вызова функции. График Stateflow^®, блок Function-Call Generator или блок anS-function могут обеспечить события вызова функции. Смотрите Используя Подсистемы вызова функций.

Используйте блоки Function-Call Subsystem для:

Запланируйте порядок выполнения компонентов модели.
Управляйте уровнем выполнения компонента модели.

Simulink игнорирует приоритетный набор на блоке Function-Call Subsystem. Вместо этого установите приоритет на блоке Inport, соединенном с портом управления. Блок Inport может получить событие вызова функции от диаграммы Stateflow, блока Function-Call Generator или блока S-function.

Для объяснения параметров блоков Function-Call Subsystem смотрите Subsystem, Atomic Subsystem, Nonvirtual Subsystem, CodeReuse Subsystem.

Порты

Входной параметр

развернуть все

`In` — Вход сигнала с блоком подсистемы
скаляр | вектор | матрица

Размещение блока Inport в блоке подсистемы добавляет внешний входной порт в блок. Метка порта совпадает с именем блока Inport.

Используйте блоки Inport, чтобы получить сигналы от окружения.

`Function Call` — Входной порт вызова функции с блоком подсистемы
скаляр

Размещение блока Trigger в блоке подсистемы добавляет внешний входной порт в блок. Выбор function-call из списка Trigger type, изменяет блок в блокировку порта Function-Call, которая принимает события вызова функции.

Вывод

развернуть все

`Out` — Выход сигнала от подсистемы
скаляр | вектор | матрица

Размещение блока Outport в блоке подсистемы добавляет выходной порт из блока. Метка порта на блоке подсистемы является именем блока Outport.

Используйте блоки Outport , чтобы отправить сигналы в окружение.

Примеры модели

Семантика подсистемы Simulink

Этот набор примеров показывает различные типы Simulink® Subsystems и какая семантика используются при симуляции этих Подсистем. Каждый пример предоставляет описание модели и управления тонкости, как это будет выполняться.

Открытая модель

Вызов функции модели - ссылки

Используйте блок модели - ссылки, который явным образом инициирован посредством его триггерного порта вызова функции.

Открытая модель

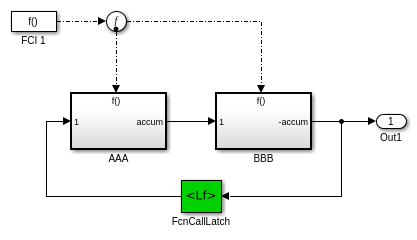

Function-Call Blocks Connected to Branches of the Same Function-Call Signal

Блоки вызова функции, связанные с ветвями того же сигнала вызова функции

В этой модели блок Function-Call Feedback Latch находится на сигнале обратной связи между разветвленными блоками.

Открытая модель

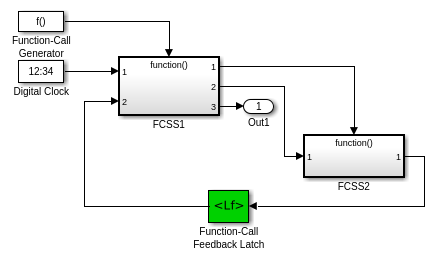

Function-Call Feedback Latch on Feedback Signal Between Child and Parent

Фиксатор обратной связи вызова функции на сигнале обратной связи между дочерним элементом и родительским элементом

В этой модели блок Function-Call Feedback Latch находится на сигнале обратной связи между дочерним элементом и родительским элементом.

Открытая модель

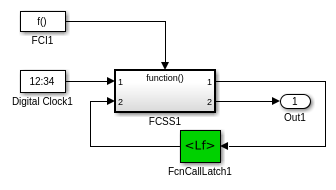

Одна подсистема вызова функций

В этом примере одна подсистема вызова функций вывела, служит его собственным входом.

Открытая модель

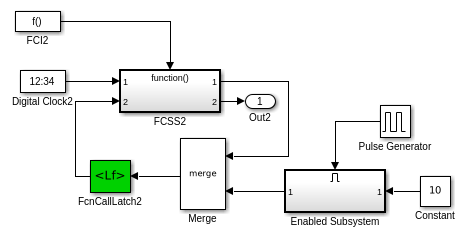

Function-Call Subsystem with Merged Signal As Input

Подсистема вызова функций с объединенным сигналом как вход

В этой модели объединенный сигнал служит входом к подсистеме вызова функций.

Открытая модель

Характеристики блока

Типы данных	`^Boolean[a]` \| `^bus[a]` \| `^double[a]` \| `^{enumerated[a]}` \| `^{fixed point[a]}` \| `^integer[a]` \| `^single[a]` \| `^string[a]`
Прямое сквозное соединение	`no`
Многомерные сигналы	`^limited[a]`
Сигналы переменного размера	`^limited[a]`
Обнаружение пересечения нулем	`no`
^[a] Фактическая поддержка типа данных или возможности зависит от реализации блока.
