Выведите минимальное или максимальное входное значение
Simulink / Математические операции
HDL Coder / Математические операции
Блок MinMax выходные параметры или минимум или максимальный элемент или элементы входных параметров. Вы выбираете, выводит ли блок минимальные или максимальные значения путем установки Параметра функции.
Блок MinMax игнорирует любое входное значение, которое является NaN
, кроме тех случаев, когда каждым входным значением является NaN
. Когда всеми входными значениями является NaN
, выходом является NaN
, или как скаляр или как значение каждого элемента выходного вектора.

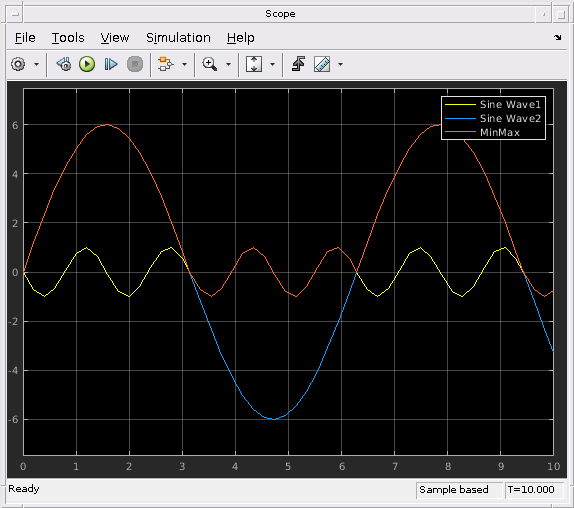

Port_1
— Входной сигналОбеспечьте входной сигнал, от которого блок выводит максимальные или минимальные значения.
Когда блок имеет один входной порт, вход должен быть скаляром или вектором. Блок выводит скаляр, равный минимальному или максимальному элементу входного вектора.
Когда блок имеет несколько входных портов, все нескалярные входные параметры должны иметь те же размерности. Блок расширяет любые скалярные входные параметры, чтобы иметь те же размерности как нескалярные входные параметры. Блок выводит сигнал, имеющий те же размерности как вход. Каждый выходной элемент равняется минимуму или максимуму соответствующих входных элементов.
К входу таблицы поддержки необходимо установить параметр Number of input ports на целое число, больше, чем одно. Все нескалярные входные параметры должны иметь те же размерности.
Типы данных: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
| Boolean
| fixed point
Port_N
— Энный входной сигналОбеспечьте входной сигнал, от которого блок выводит максимальные или минимальные значения.
Когда блок имеет несколько входных портов, все нескалярные входные параметры должны иметь те же размерности. Блок расширяет любые скалярные входные параметры, чтобы иметь те же размерности как нескалярные входные параметры. Блок выводит сигнал, имеющий те же размерности как вход. Каждый выходной элемент равняется минимуму или максимуму соответствующих входных элементов.
Чтобы обеспечить больше чем один входной сигнал, установите Number of input ports на целое число, больше, чем 1.
Типы данных: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
| Boolean
| fixed point
Port_1
— Минимальные или максимальные значения входных параметровКогда блок имеет вход того, выход является скалярным значением, равным минимуму или максимуму входных элементов. Когда блок имеет несколько входных параметров, выход является сигналом, имеющим те же размерности как вход. Каждый выходной элемент равняется минимуму или максимуму соответствующих входных элементов.
Типы данных: single
| double
| int8
| int16
| int32
| int64
| uint8
| uint16
| uint32
| uint64
| Boolean
| fixed point
Function
— Задайте минимум или максимумmin
(значение по умолчанию) | max
Задайте, применить ли функциональный min
или max
к входу.
Параметры блоков:
Function |
Ввод: символьный вектор |
Значения:
'min' | 'max' |
Значение по умолчанию:
'min' |
Number of input ports
— Задайте количество входных портов
(значение по умолчанию) | positive integer
Задайте количество входных параметров с блоком.
Параметры блоков:
Inputs |
Ввод: символьный вектор |
Значения:
positive integer |
Значение по умолчанию:
'1' |
Enable zero-crossing detection
— Включите обнаружение пересечения нулемon
(значение по умолчанию) | булевская переменнаяВыберите, чтобы включить обнаружение пересечения нулем. Для получения дополнительной информации смотрите Обнаружение Пересечения нулем.
Параметры блоков: ZeroCross |
Ввод: вектор символов, строка |
Значения: 'off' | 'on' |
Значение по умолчанию: 'on' |
Sample time
— Задайте шаг расчета как значение кроме -1
(значение по умолчанию) | скаляр | векторЗадайте шаг расчета как значение кроме-1. Для получения дополнительной информации см. Настройку времени выборки.
Этот параметр не отображается, если он явным образом не установлен в значение кроме -1
. Чтобы узнать больше, смотрите Блоки, для Которых Не Рекомендуется Шаг расчета.
Параметры блоков:
SampleTime |
Ввод: символьный вектор |
Значения: скаляр или вектор |
Значение по умолчанию:
'-1' |
Require all inputs to have the same data type
— Входные параметры должны иметь совпадающий тип данныхoff
(значение по умолчанию) | on
Установите этот флажок, чтобы потребовать, чтобы все входные параметры имели совпадающий тип данных.
Параметры блоков:
Inputs |
Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'off' |
Output minimum
— Минимальное выходное значение для проверки диапазона[]
(значение по умолчанию) | скалярНижнее значение выходной области значений, которую проверяет Simulink®.
Simulink использует минимум, чтобы выполнить:
Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).
Output minimum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.
Параметры блоков: OutMin |
Ввод: символьный вектор |
Значения: '[ ]' | скаляр |
Значение по умолчанию: '[ ]' |
Output maximum
— Максимальное выходное значение для проверки диапазона[]
(значение по умолчанию) | скалярВерхнее значение выходной области значений это Simulink Check.
Simulink использует максимальное значение, чтобы выполнить:
Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).
Output maximum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.
Параметры блоков: OutMax |
Ввод: символьный вектор |
Значения: '[ ]' | скаляр |
Значение по умолчанию: '[ ]' |
Output data type
— Задайте тип выходных данныхInherit: Inherit via internal rule
(значение по умолчанию) | Inherit: Inherit via back propagation
| double
| single
| int8
| uint8
| int16
| uint16
| int32
| uint32
| int64
| uint64
| fixdt(1,16,0)
| fixdt(1,16,2^0,0)
| <data type expression>
Выберите тип данных для выхода. Тип может быть наследован, задан непосредственно или выражен как объект типа данных, такой как Simulink.NumericType
.
Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.
Параметры блоков: OutDataTypeStr |
Ввод: символьный вектор |
Значения: 'Inherit: Inherit via internal rule' | 'Inherit: Inherit via back propagation' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | '<data type expression>' |
Значение по умолчанию: 'Inherit: Inherit via internal rule' |
Lock output data type setting against changes by the fixed-point tools
— Препятствуйте тому, чтобы Fixed-Point Tool заменили тип Выходных данныхoff
(значение по умолчанию) | on
Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили тип данных Output, который вы задаете на блоке. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).
Параметры блоков:
LockScale |
Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'off' |
Integer rounding mode
— Режим Rounding для операций фиксированной точкиFloor
(значение по умолчанию) | Ceiling
| Convergent
| Nearest
| Round
| Simplest
| Zero
Задайте округляющийся режим для операций фиксированной точки. Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).
Параметры блоков всегда вокруг к самому близкому представимому значению. Чтобы управлять округлением параметров блоков, введите выражение с помощью функции округления MATLAB® в поле маски.
Параметры блоков:
RndMeth |
Ввод: символьный вектор |
Значения:
'Ceiling' | 'Convergent' | 'Floor' | 'Nearest' | 'Round' | 'Simplest' | 'Zero' |
Значение по умолчанию:
'Floor' |
Saturate on integer overflow
— Метод действия переполненияoff
(значение по умолчанию) | on
Задайте, насыщает ли переполнение или переносится.
Действие | Объяснение | Повлияйте на переполнение | Пример |
---|---|---|---|
Установите этот флажок ( |
Ваша модель имеет возможное переполнение, и вы хотите явную защиту насыщения в сгенерированном коде. |
Переполнение насыщает или к минимальному или к максимальному значению, которое может представлять тип данных. |
Максимальное значение, что |
Не устанавливайте этот флажок ( |
Вы хотите оптимизировать КПД своего сгенерированного кода. Вы не хотите чрезмерно определять, как блок обрабатывает сигналы из области значений. Для получения дополнительной информации смотрите Ошибки Диапазона сигнала Поиска и устранения неисправностей. |
Переполнение переносится к соответствующему значению, которое является представимым, по условию вводят. |
Максимальное значение, что |
Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, не только выходу или результату. Обычно, процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщения.
Параметры блоков: SaturateOnIntegerOverflow |
Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию: 'off' |
Типы данных |
|
Прямое сквозное соединение |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Обнаружение пересечения нулем |
|
HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.
Этот блок имеет реализации мультицикла, которые вводят дополнительную задержку в сгенерированном коде. Чтобы видеть добавленную задержку, просмотрите сгенерированную модель или модель валидации. См. Сгенерированную Модель Модели и Валидации (HDL Coder).
Архитектура | Дополнительные циклы задержки | Описание |
---|---|---|
default Tree | 0 | Генерирует древовидную структуру компараторов. |
Cascade | 1, когда блок имеет один векторный входной порт. | Эта реализация оптимизирована для задержки * область со средней скоростью. Смотрите Каскадные Лучшые практики Архитектуры (HDL Coder). |
Общий | |
---|---|
ConstrainedOutputPipeline | Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. |
InputPipeline | Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. |
OutputPipeline | Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. |
InstantiateStages | Сгенерируйте VHDL® |
SerialPartition | Задайте разделы для Каскадно-последовательных реализаций как вектор длин каждого раздела. Настройка по умолчанию использует минимальное количество этапов. См. также SerialPartition (HDL Coder). |
Чтобы включить установку LatencyStrategy для блока MinMax, необходимо задать Tree
как HDL Architecture.
Нативная плавающая точка | |
---|---|
LatencyStrategy | Задайте, сопоставить ли блоки в вашем проекте к |
