Signal Conversion

Преобразуйте сигнал в новый тип, не изменяя значения сигналов

Библиотека:
Simulink / Атрибуты Сигнала
HDL Coder / Атрибуты Сигнала

Описание

Блок Signal Conversion преобразует сигнал от одного типа до другого. Чтобы выбрать тип преобразования, чтобы выполнить, используйте параметр Output, или один из них предварительно сконфигурировал блоки Signal Conversion:

Блок Signal Copy
Блок To Virtual Bus
Блок To Nonvirtual Bus

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал, чтобы преобразовать
скаляр | вектор | матрица | массив N-D

Входной сигнал, чтобы преобразовать в виде скаляра, вектора, матрицы или массива N-D.

Вывод

развернуть все

`Port_1` — Конвертированный сигнал
скаляр | вектор | матрица | массив N-D

Выходной сигнал является входным сигналом, преобразованным в заданный тип.

Параметры

развернуть все

`Output` — Тип преобразования
`Signal copy` (значение по умолчанию) | `Virtual bus` | `Nonvirtual bus`

Задайте тип преобразования, чтобы выполнить. Тип преобразования, которое вы используете, зависит от вашей цели моделирования.

Моделирование цели	Выведите опцию
Уменьшайте сгенерированный код для мультиплексированного сигнала. Для примера включающее программное обеспечение Simulink^® Coder™ смотрите, Генерируют Повторно используемый Код от Подсистем (Simulink Coder).	`Signal copy`
Соедините блок с постоянным шагом расчета к выходному порту активированной подсистемы.	`Signal copy`
Сохраните память путем преобразования невиртуальной шины в виртуальную шину.	`Virtual bus`
Передайте виртуальную шину построению моделирования, которое требует невиртуальной шины, такой как блок Model.	`Nonvirtual bus`

Signal copy опция является значением по умолчанию. Тип преобразования, что блок Signal Conversion выполняет использование Signal copy опция зависит от типа входного сигнала.

Тип входного сигнала	Преобразование, которое выполняет опция копии сигнала
Мультиплексированный (нешина) сигнал	Преобразует мультиплексированный сигнал, элементы которого занимают несмежные области памяти к векторному сигналу, элементы которого занимают непрерывные области памяти. Преобразование выделяет непрерывную область памяти для элементов мультиплексированного сигнала и копирует значения с несмежных областей (представленный входом блока) к непрерывным областям (представленный блоком выход) на каждом временном шаге.
Шина	Выводит непрерывную копию шины, которая является входом с блоком Signal Conversion.

Тип входного сигнала

Преобразование, которое выполняет опция копии сигнала

Мультиплексированный (нешина) сигнал

Преобразует мультиплексированный сигнал, элементы которого занимают несмежные области памяти к векторному сигналу, элементы которого занимают непрерывные области памяти. Преобразование выделяет непрерывную область памяти для элементов мультиплексированного сигнала и копирует значения с несмежных областей (представленный входом блока) к непрерывным областям (представленный блоком выход) на каждом временном шаге.

Шина

Выводит непрерывную копию шины, которая является входом с блоком Signal Conversion.

Для массива входного сигнала шин используйте Signal copy опция.

Virtual bus опция преобразует невиртуальную шину в виртуальную шину.
Nonvirtual bus опция преобразует виртуальную шину в невиртуальную шину.

Программируемое использование

Параметры блоков: ConversionOutput

Ввод: символьный вектор

Значения: 'Signal copy' | 'Virtual bus' | 'Nonvirtual bus'

Значение по умолчанию: 'Signal copy'

`Data type` — Невиртуальный тип данных шины
`Inherit: auto` (значение по умолчанию) | `Bus: <object name>` | `<data type expression>`

Задайте тип выходных данных невиртуальной шины, которую производит блок Signal Conversion.

Эта опция доступна только, когда вы устанавливаете параметр Output на Nonvirtual bus.

Опцией по умолчанию является Inherit: auto, который использует правило, которое наследовало тип данных.

Задайте Simulink.Bus объект в параметре Data type для одного или обоих из следующих блоков:

Блок Signal Conversion
Восходящий блок Bus Creator

Если вы указываете, что объект шины для блока Signal Conversion, но не для его восходящего блока Bus Creator, то использует объект шины, который совпадает с иерархией шины что восходящий блок Bus Creator выходные параметры.

Если вы задаете объект шины и для блока Signal Conversion и для его восходящего блока Bus Creator, используйте тот же объект шины в обоих блоках.

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.

Зависимости

Чтобы включить этот параметр, установите Output на Nonvirtual bus.

Программируемое использование

Параметры блоков: OutDataTypeStr

Ввод: символьный вектор

Значения: 'Inherit: auto' | 'Bus: <object name>' | '<data type expression>'

Значение по умолчанию: 'Inherit: auto'

`Exclude this block from 'Block reduction' optimization` — Исключите из оптимизации сокращения блока
`off` (значение по умолчанию) | `on`

Эта опция доступна только, когда вы устанавливаете параметр Output на Signal copy. Если элементы входного сигнала занимают непрерывные области памяти, то как оптимизация, программное обеспечение Simulink устраняет блок из скомпилированной модели. Если вы устанавливаете флажок Exclude this block from 'Block reduction' optimization, оптимизация происходит в следующий раз, когда вы компилируете модель. Для получения дополнительной информации смотрите сокращение Блока.

Программируемое использование

Параметры блоков: OverrideOpt

Ввод: символьный вектор

Значения: 'off' | 'on'

Значение по умолчанию: 'off'

Примеры модели

Создайте непрерывную копию сигнала шины

Используйте блок Signal Conversion, чтобы создать непрерывную копию сигнала шины.

Открытая модель

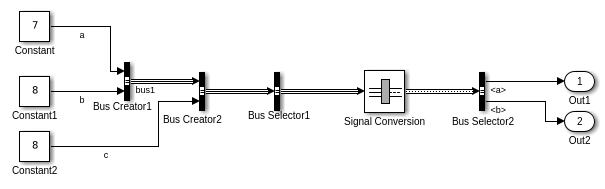

Преобразуйте виртуальную шину в невиртуальную шину

В этом примере блок Signal Conversion преобразует сигнал виртуальной шины от первого блока Селектора Шины до невиртуального сигнала шины, что входные параметры к второму Селектору Шины блокируются.

Открытая модель

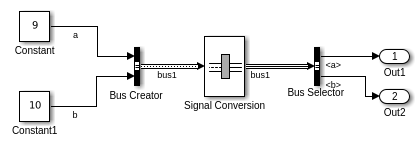

Преобразуйте невиртуальную шину в виртуальную шину

В этом примере блок Signal Conversion преобразует невиртуальный сигнал шины от блока Bus Creator до сигнала виртуальной шины, который вводит с блоком Селектора Шины.

Открытая модель

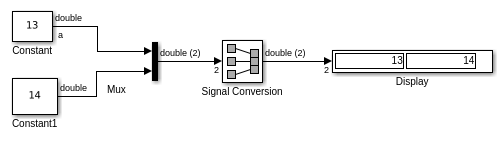

Преобразуйте мультиплексированный сигнал в вектор

Используйте блок Signal Conversion, чтобы преобразовать мультиплексированный входной сигнал в вектор.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single` \| `string`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет реализацию передачи.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Поддержка комплексных данных

Этот блок поддерживает генерацию кода для комплексных сигналов.
