To File

Запишите данные к файлу

Библиотека:
Simulink / Приемники
HDL Coder / Приемники

Описание

Блок To File пишет данные о входном сигнале в MAT-файл. Блок пишет в выходной файл инкрементно с минимальной памятью наверху в процессе моделирования. Если выходной файл существует, когда симуляция запускается, блок перезаписывает файл. Файл автоматически закрывается, когда вы приостанавливаете симуляцию, или симуляция завершается. Если симуляция завершает работу неправильно, блок To File сохраняет данные, которые это регистрировало вплоть до точки аварийного завершения.

Значок блока To File показывает имя выходного файла.

Управляйте сохраненным объемом данных

Если вы задаете интервалы регистрации данных с Configuration Parameters> Data Import/Export> параметр Logging intervals, блок To File регистрирует только данные в интервалах. Например, блок не регистрирует данных, если интервалы пусты ([]). Блок хранит записанные данные в файле, сопоставленном с блоком вместо в переменной, которую вы задаете для параметра Single simulation output.

Для решателей переменного шага, чтобы управлять объемом данных, доступным для блока To File, используют Configuration Parameters> Data Import/Export> Additional parameters> параметр Output options. Например, чтобы записать данные в идентичных моментах времени по нескольким симуляциям, выберите Produce specified output only опция.

Параметры блоков также управляют сохраненным объемом данных. Смотрите Децимацию и Шаг расчета.

Приостановите симуляцию

После приостановки симуляции не изменяйте файл, что блок To File входит в систему. Например, не сохраните такой файл с MATLAB^® save команда. Изменение файла может вызвать ошибку, когда вы возобновляете симуляцию. Если вы хотите изменить файл после приостановки, скопируйте файл и работайте с копией файла.

Если вы приостанавливаете использование Степпера Симуляции, блок To File получает данные моделирования на грани паузы. Когда вы отступаете, файл данных To File больше не содержит данных моделирования мимо нового уменьшаемого времени последнего выхода.

Ограничения

Когда блок To File находится в модели, на которую ссылаются, та модель должна быть моделью одно экземпляра. Только один экземпляр такой модели может существовать в иерархии модели. Смотрите Повторное использование модели для получения дополнительной информации.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор | матрица | массив N-D

Сигнал сохранить в файле. Каждая выборка состоит из метки времени и связанного значения данных. Данные могут быть в формате массивов или MATLAB timeseries формат. Блок To File принимает действительные или комплексные данные сигнала любого типа данных, который программное обеспечение Simulink^® поддерживает, кроме данных фиксированной точки с размером слова, больше, чем 32 бита.

Параметры

развернуть все

`File name` — Путь или имя файла
`untitled.mat` (значение по умолчанию) | путь к MAT-файлу или имя

Задайте путь или имя файла MAT-файла, в котором можно сохранить выход. В системах UNIX^® путь может начать с тильды (~) символ, показывающий вашу домашнюю папку. Если вы задаете имя файла без информации о пути, программное обеспечение Simulink хранит файл в MATLAB рабочая папка. (Чтобы определить рабочую папку, в командной строке MATLAB, вводят pwd.), Если файл существует, программное обеспечение Simulink перезаписывает его.

Программируемое использование

Параметры блоков: FileName

Ввод: символьный вектор

Значения: путь к MAT-файлу или имя

Значение по умолчанию: 'untitled.mat'

`Variable name` — Матричное имя
`ans` (значение по умолчанию) | вектор символов

Задайте имя матрицы, содержавшейся в файле.

Программируемое использование

Параметры блоков: MatrixName

Ввод: символьный вектор

Значения: символьный вектор

Значение по умолчанию: 'ans'

`Save format` — Формат данных
`Timeseries` (значение по умолчанию) | `Array`

Задайте формат данных, который блок To File использует в том, что записал данные.

Используйте Array формат только для вектора, дважды, не объедините сигналы.

Для Timeseries формат, блок To File:

Записывает данные в timeseries MATLAB объект.
Поддержки пишущий многомерные, действительные значения, или комплексного выхода.
Поддержки пишущий выходные значения, которые имеют любой встроенный тип данных, включая Boolean, перечисленный (enum), и данные фиксированной точки с размером слова до 32 битов.
Для виртуальных и невиртуальных входных сигналов шины, создает структуру MATLAB, которая совпадает с иерархией шины. Каждым листом структуры является timeseries MATLAB объект.

Для Array формат, блок To File:

Записывает данные в матрицу, содержащую две или больше строки. Матрица имеет следующую форму:

$[\begin{matrix} t_{1} & t_{2} & \dots & t_{f i n a l} \\ u 1_{1} & u 1_{2} & \dots & u 1_{f i n a l} \\ \dots \\ u n_{1} & u n_{2} & \dots & u n_{f i n a l} \end{matrix}]$
Программное обеспечение Simulink пишет один столбец в матрицу для каждой выборки данных. Первый элемент столбца содержит метку времени. Остаток от столбца содержит данные для соответствующих выходных значений.
Поддержки, записывающие данные, это является одномерным, дважды, и некомплексным.

Блок From File может использовать данные, написанные блоком To File в любом формате (Timeseries или Array) без любых модификаций к данным или другим специальным положениям.

Блок From Workspace может считать данные, которые находятся в Array формат и является перемещением данных, записанных блоком To File. Чтобы обеспечить требуемый формат, используйте команды MATLAB, чтобы загрузить и транспонировать данные из MAT-файла.

Следующая таблица показывает, как поддержка режима симуляции зависит от значения Save format.

Режим симуляции	`Timeseries`	`Array`
Нормальный	Поддерживаемый	Поддерживаемый
Акселератор	Поддерживаемый	Поддерживаемый
Быстрый акселератор	Поддерживаемый	Поддерживаемый
Программное обеспечение в цикле (SIL)	Не поддерживаемый	Поддерживаемый, если логгирование MAT-файла включено
Процессор в цикле (PIL)	Не поддерживаемый	Поддерживаемый, если логгирование MAT-файла доступно и активировано
Внешний	Не поддерживаемый	Поддерживаемый, если логгирование MAT-файла включено
Цель RSim	Поддерживаемый	Поддерживаемый, если логгирование MAT-файла включено

Программируемое использование

Параметры блоков: SaveFormat

Ввод: символьный вектор

Значения: 'Timeseries' | 'Array'

Значение по умолчанию: 'Timeseries'

`Decimation` — Фактор децимации, который определяет, когда данные пишут
1 (значение по умолчанию) | скаляр | вектор

Задайте фактор децимации, n, который записывает данные в каждом n th время, когда блок выполняется. Значение по умолчанию имеет этот блок, записывающий данные на каждом временном шаге.

Программируемое использование

Параметры блоков: Decimation

Ввод: символьный вектор

Значения: скаляр | вектор

Значение по умолчанию: '1'

`Sample time` — Период расчета и смещение
- 1 (значение по умолчанию) | скаляр | вектор

Задает период расчета и смещение, при котором можно собрать точки данных. Этот параметр полезен, когда вы используете решатель переменного шага, где интервал между временными шагами не является постоянным. Значение по умолчанию заставляет блок наследовать шаг расчета от ведущего блока. См. Настройку времени выборки.

Программируемое использование

Параметры блоков: SampleTime

Ввод: символьный вектор

Значения: скаляр | вектор

Значение по умолчанию: '-1'

Примеры модели

Выведите данные моделирования с блоками

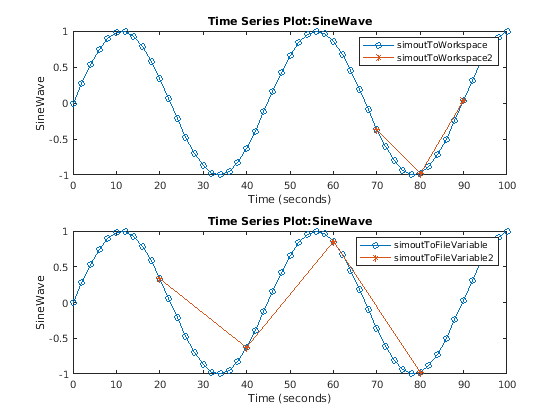

Как К Рабочей области и С блоками Файла записывают данные к рабочей области и к файлу соответственно.

Открыть скрипт

Характеристики блока

Типы данных	`Boolean` \| `bus` \| `double` \| `enumerated` \| `^{fixed point[a]}` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`
^[a] Поддержки до 32-битных типов данных с фиксированной точкой.

Советы

Если MATLAB сталкивается с проблемами памяти, когда вы регистрируете много сигналов в долгой симуляции, которая имеет много временных шагов, рассмотрите логгирование к персистентному устройству хранения данных. Когда вы регистрируете к персистентному устройству хранения данных, Dataset данные о регистрации формата хранятся в MAT-файле. По сравнению с логгированием к персистентному устройству хранения данных, соединяя блок To File с сигналами:
- Подход на сигнал, который может создать помехи модели несколькими блоками To File, присоединенными к отдельным сигналам.
- Создает отдельный MAT-файл для каждого блока To File, по сравнению с одним MAT-файлом, который использует логгирование к персистентному устройству хранения данных.
Для получения дополнительной информации см. Данные логов к Персистентному Устройству хранения данных.
Чтобы избежать издержек сжимающихся данных в режиме реального времени, блок To File пишет несжатый MAT-файл Версии 7.3. Чтобы сжать данные в MAT-файле, загрузите и сохраните файл в MATLAB. resaved файл меньше, чем исходный MAT-файл, который создал блок To File, потому что команда Save сжимает данные в MAT-файле.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Не рекомендуемый для производственного кода. Относится к пределам ресурса и ограничениям на скорость и память, часто находимую во встраиваемых системах. Сгенерированный код может содержать динамическое выделение и освобождение от памяти, рекурсии, дополнительная память наверху, и широко различные времена выполнения. В то время как код функционально допустим и обычно приемлем в богатых ресурсом средах, меньшие целевые процессоры часто не могут поддерживать такой код. Обычно, блоки развиваются к тому, чтобы быть подходящим для производственного кода. Таким образом блоки, подходящие для производственного кода, остаются подходящими.

Генерация кода для цели RSim оказывает идентичную поддержку как Simulink; все другие цели генерации кода поддерживают только двойные, одномерные, действительные сигналы в массиве с форматом времени.

Чтобы сгенерировать код для блока To File, на Code Generation> панель Interface, выбирают логгирование MAT-файла параметра конфигурации (Simulink Coder).

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Этот блок может использоваться в записи результатов симуляции к файлу, когда используется с подсистемами, которые генерируют HDL-код, но не включен в аппаратную реализацию

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Поддержки до 32-битных типов данных с фиксированной точкой.
