Эти задачи идут через часто используемые Плавающие процедуры Средства просмотра Осциллографа и Осциллографа.
Добавить блок Floating Scope из библиотеки блоков Simulink®:
От вкладки Simulation нажмите Library Browser
.
От Simulink / Приемники, перетащите копию блока Floating Scope в вашу модель.
Соединять сигналы с вашим плавающим осциллографом:
Дважды кликните блок Floating Scope.
На панели инструментов окна scope кликните по кнопке выбора сигнала
. Вы, возможно, должны выбрать выпадающее рядом с кнопкой блокировки, чтобы видеть выбор сигнала.
Редактор Simulink серые холста, указывая на вас может в интерактивном режиме выбрать сигналы соединиться с осциллографом.
Выберите сигналы, которые вы хотите соединить с осциллографом. Чтобы выбрать несколько сигналов, перетащить.
Во всплывающем окне Connect установите флажок рядом с сигналами, которые вы хотите соединить.
Для осциллографов с несколькими отображениями (подграфики) выберите желаемое отображение из выпадающего наверху всплывающего окна Подключения и соедините сигналы.
Нажмите X в верхнем правом из холста Simulink.
Ваши сигналы теперь соединяются с плавающим осциллографом. Запустите симуляцию, чтобы видеть нанесенные на график сигналы.
Выберите сигнал просмотреть.
Во вкладке Simulation, в галерее Prepare, выбирают Add Viewer.
Из окна Add Viewer выберите средство просмотра, например, Scope.
Соедините сигналы с существующим Плавающим средством просмотра Осциллографа или Осциллографа.
Откройте осциллограф путем двойного клика по блоку Floating Scope или значку средства просмотра Осциллографа
.
На панели инструментов окна scope кликните по кнопке выбора сигнала. Вы, возможно, должны выбрать выпадающее рядом с кнопкой блокировки, чтобы видеть выбор сигнала.
Редактор Simulink серые холста, указывая на вас может в интерактивном режиме выбрать сигналы соединиться с осциллографом.
Выберите сигналы, которые вы хотите соединить с осциллографом. Главный выбор несколько сигналов, перетащить.
Во всплывающем окне Connect установите флажок рядом с сигналами, которые вы хотите соединить.
Для осциллографов с несколькими отображениями (подграфики) выберите желаемое отображение из выпадающего наверху всплывающего окна Подключения и соедините сигналы.
Нажмите X в верхнем правом из холста Simulink.
Ваши сигналы теперь соединяются с осциллографом. Запустите симуляцию, чтобы видеть нанесенные на график сигналы.
В этом примере показано, как сохранить сигналы в MATLAB® Workspace с помощью блока Floating Scope. Можно выполнить ту же процедуру, чтобы сохранить данные от Средства просмотра Осциллографа.

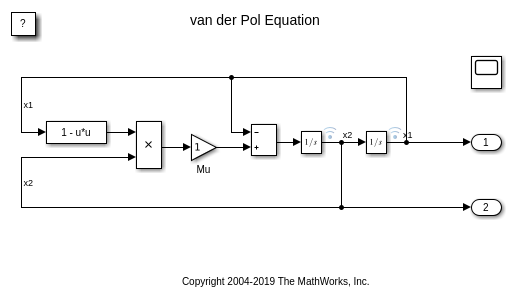

Этот пример использует модифицированную версию vdp модель. В этом примере плавающий осциллограф соединяется с x1 и x2 сигналы.
Настройте логгирование сигнала от плавающего осциллографа
model = 'vdpFloatingScope';
open_system(model);
Из окна Floating Scope выберите View> Configuration Parameters.
На вкладке Logging выберите Log/Unlog Viewer Signals to Workspace. Когда вы нажимаете эту кнопку, места Simulink, регистрирующие символы на сигналах, соединенных с Плавающим Осциллографом.
Из Редактора Simulink, на вкладке Modeling, нажимают Model Settings.
В окне Configuration Parameters выберите Data Import/Export.
Установите флажок логгирования Сигнала. Можно также установить название параметра из этого окна. Названием параметра по умолчанию является logsout.
Используйте сохраненные данные моделирования
Запустите симуляцию. Simulink сохраняет данные к рабочему пространству MATLAB в SimulationOutput возразите названному out.
out = sim(model);
В out, Simulink сохраняет все регистрируемые или сохраненные данные моделирования как одну переменную. В out, объект данных осциллографа logsout имеет один элемент для каждого регистрируемого сигнала.

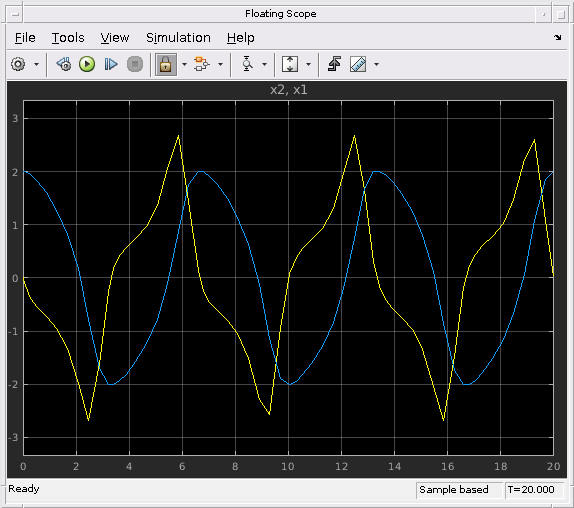

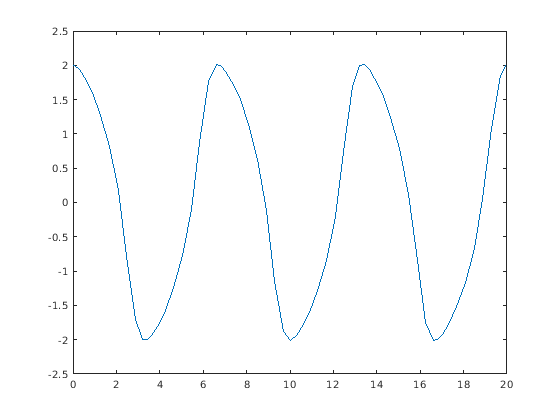

В Окне Команды MATLAB постройте данные логов для x1.
x1_data = out.logsout.get('x1').Values.Data; x1_time = out.logsout.get('x2').Values.Time; plot(x1_time,x1_data);
Откройте менеджера по Средствам просмотра и Генераторам. От вкладки Simulation панели инструментов Simulink расширьте галерею Prepare и выберите Viewers Manager.
Вы видите любые средства просмотра или генераторы, которые вы добавили в менеджере по Средствам просмотра и Генераторам.
Чтобы добавить средства просмотра или генераторы, кликните
и выберите средство просмотра. Новые средства просмотра и генераторы не соединяются ни с какими сигналами.
Чтобы соединить сигналы, нажмите на средство просмотра или генератор и нажатие кнопки.
Чтобы удалить средство просмотра или генератор, щелкнуть
.
Откройте окно Floating Scope.
На панели инструментов нажмите кнопку Lock
так, чтобы значок был разблокирован
.
В модели кликните по сигнальной линии, чтобы выбрать и подсветить сигнальную линию. Чтобы выбрать несколько сигналов, удержите клавишу Shift при выборе сигналов.
После нажатия на холст выбранный дисплей удаляет связи с любыми ранее выбранными сигналами.
Запустите симуляцию. Пока разблокировать значок показывает, можно щелкнуть между сигналами переключиться, какой сигнал появляется в Floating Scope.
Floating Scope | Scope | Scope Viewer
