Общие задачи блока Scope

Чтобы визуализировать ваши результаты симуляции в зависимости от времени, используйте блок Scope или блок Time Scope

Соедините несколько сигналов с осциллографом

Чтобы соединить несколько сигналов с осциллографом, перетащите дополнительные сигналы с блоком scope. Дополнительный порт автоматически создан.

Задавать количество входных портов:

  1. Откройте окно scope.

  2. Из панели инструментов выберите File> Number of Input Ports> More.

  3. Введите номер входных портов, до 96.

Сигналы от невиртуальных шин и массивов шин

Можно соединить сигналы от невиртуальных шин и массивов шин с блоком Scope. Чтобы отобразить сигналы шины, используйте нормальный или режим симуляции акселератора. Блок Scope отображает каждый сигнал элемента шины в порядке, элементы появляются в шине от верхней части до нижней части. Сглажены вложенные элементы шины. Например, в этой модели nestedBus сигнал имеет const, subSignal, и step сигналы как элементы. subSignal подшина имеет chirp и sine сигналы как его элементы шины. В блоке Scope, двух элементах subSignal соедините шиной отображение между const и step сигналы.

Сохраните блок Simulation Data Using Scope

Открыть скрипт

В этом примере показано, как сохранить сигналы в рабочее пространство MATLAB с помощью блока Scope.

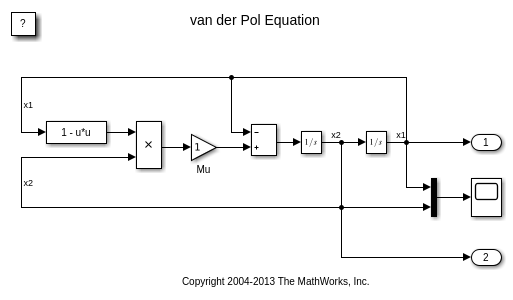

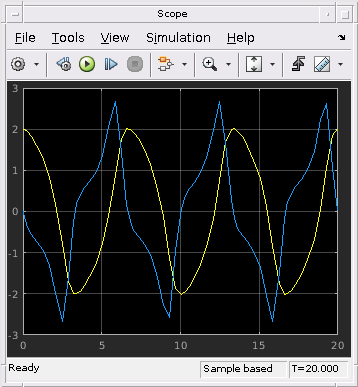

Используя vdp модель, включите регистрацию данных к рабочей области. Можно следовать за командами ниже, или во вкладке Scope Configuration Parameters - Logging, включить Данные логов к рабочей области.

vdp
scopeConfig = get_param('vdp/Scope','ScopeConfiguration');
scopeConfig.DataLogging = true;
scopeConfig.DataLoggingSaveFormat = 'Dataset';
out = sim('vdp');

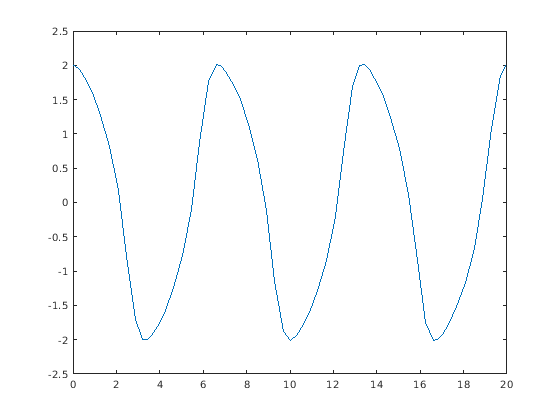

В окне MATLAB Command просмотрите записанные данные от SimulationOutput объект.

x1_data = out.ScopeData{1}.Values.Data(:,1);
x1_time = out.ScopeData{1}.Values.Time;
plot(x1_time,x1_data)

Приостановите отображение при выполнении

Используйте Снимок состояния Simulink, чтобы приостановить отображение осциллографа, в то время как симуляция продолжает бежать в фоновом режиме.

  1. Откройте окно scope и запустите симуляцию.

  2. Выберите Simulation> Simulink Snapshot.

    Состоянием окна scope в левой нижней части является Frozen, но симуляция продолжает запускаться в фоновом режиме.

  3. Взаимодействуйте с приостановленным отображением. Например, используйте измерения, скопируйте изображение осциллографа или увеличение или.

  4. Чтобы разморозить отображение, выберите Simulation> Simulink Snapshot снова.

Скопируйте изображение осциллографа

Этот пример использует модель vdp, чтобы продемонстрировать, как скопировать и вставить изображение осциллографа.

  1. Добавьте блок scope в свою модель.

  2. Соедините сигналы определить объем портов. Смотрите Подключение Несколько Сигналов к Осциллографу. Например, в vdp модель, соедините сигналы x1 и x2 к осциллографу.

  3. Откройте окно scope и запустите симуляцию.

  4. Выберите File> Copy to Clipboard.

  5. Вставьте изображение в документ.

    По умолчанию Copy to Clipboard сохраняет версию для печати осциллографа с белым фоном и видимыми линиями. Если вы хотите вставить точный отображенный график осциллографа, выберите View> Style, то установите флажок Preserve colors for copy to clipboard.

Постройте массив сигналов

Открыть скрипт

В этом примере показано, как осциллограф строит массив сигналов.

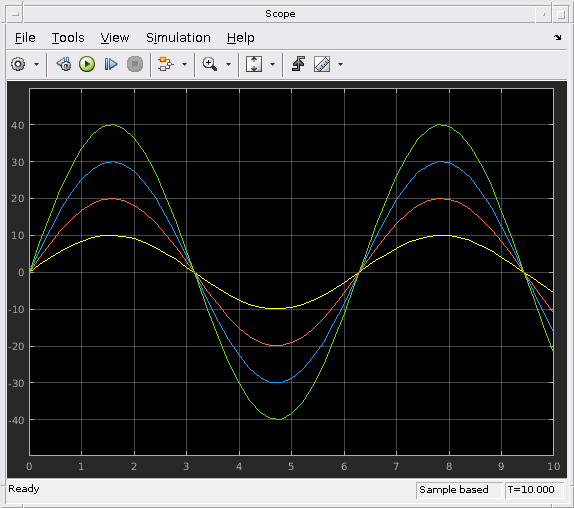

В этой простой модели блок Sine Wave соединяется с блоком scope. Блок Sine Wave выходные параметры четыре сигнала с амплитудами [10, 20; 30 40]. Осциллограф отображает каждую синусоиду в массиве отдельно в матричном порядке (1,1), (2,1), (1,2), (2,2).

Осциллографы в моделях, на которые ссылаются,

Этот пример показывает поведение осциллографов в моделях, на которые ссылаются. Когда вы используете осциллограф в модели, на которую ссылаются, вы видите различный выход в осциллографе в зависимости от того, где вы запустили симуляцию: от топ-модели или осциллографа в модели, на которую ссылаются.

Примечание

Определите объем результатов симуляции отображения окон для последний раз открытой топ-модели. Управление воспроизведением в блоках осциллографа и средствах просмотра симулирует модель, содержащую тот блок или средство просмотра.

Этот пример использует sldemo_mdlref_counter модель и как топ-модель и как модель, на которую ссылаются, от sldemo_mdlref_basic модель.

Откройте sldemo_mdlref_basic модель и дважды кликает блок CounterA. sldemo_mdlref_counter модель открывается как модель, на которую ссылаются, как свидетельствуется навигационной цепочкой выше холста.

Запустите симуляцию с помощью кнопки основного направления, затем откройте осциллограф ScopeA. Осциллограф визуализирует данные из целой модели.

Если вы повторно выполняете симуляцию с помощью кнопки Run в осциллографе, осциллограф только визуализирует данные, как будто модель, на которую ссылаются, открыта в изоляции. Управление воспроизведением в блоках осциллографа и средствах просмотра симулирует модель, содержащую тот блок или средство просмотра. В этом случае вход модели, на который ссылаются, без топ-модели, является нулем целое время.

Примечание

Если вы кликаете по запуску от осциллографа, модель не показывает, что модель запускается в фоновом режиме. Для состояния симуляции посмотрите на строку состояния в осциллографе.

Осциллографы в Enabled подсистеме

Когда помещено в Enabled блоке Subsystem, осциллографы ведут себя по-другому в зависимости от режима симуляции:

  • Режим normal mode — осциллограф отображает данные на графике, когда подсистема включена. График отображения показывает разрывы, когда подсистема отключена.

  • Внешний, Акселератор и режимы Rapid — осциллограф отображает данные на графике, когда подсистема включена. Отображение соединяет разрывы прямыми линиями.

Покажите модули сигнала на отображении осциллографа

Можно задать модули сигнала на контуре компонента модели (Subsystem и блоки Model) использование блоки Outport и Inport. См. Модульную Спецификацию в Моделях Simulink. Можно затем соединить блок Scope с блоком Outport или сигналом, происходящим из блока Outport. В этом примере свойство Unit для блока Out1 было установлено в m/s.

Покажите модули на отображении осциллографа

  1. Из панели инструментов окна Scope выберите Configuration Properties button.

  2. В Свойствах Настройки: диалоговое окно Scope, выберите вкладку Display.

  3. В поле Y-label введите заголовок для оси Y, сопровождаемой (%<SignalUnits>). Например, войти

    Velocity (%<SignalUnits>)

  4. Нажмите OK или Apply.

    Модули сигнала отображаются в y - подпись по осям как метры в секунду (m/s) и в панели Измерений Курсора как миллиметры в секунду (mm/s).

От панели инструментов Simulink можно также выбрать Debug> Information Overlays> Units. Вы не должны вводить (%<SignalUnits>) в свойстве Y-Label.

Покажите, что модули на осциллографе отображаются программно

  1. Получите свойства scope. В Командном окне войти

    load_system('my_model')
s = get_param('my_model/Scope','ScopeConfiguration');

  2. Добавьте y - подпись по осям к первому отображению.

    s.ActiveDisplay = 1
s.YLabel = 'Velocity (%<SignalUnits>)';

Можно также установить параметр модели ShowPortUnits к 'on'. Все осциллографы в вашей модели, с и без (%<SignalUnits>) в свойстве Y-Label покажите модули на отображениях.

load_system('my_model')
get_param('my_model','ShowPortUnits')
ans =
off
set_param('my_model', 'ShowPortUnits','on')
ans =
on

Определите модули из объекта записанных данных

При сохранении данных моделирования из осциллографа с Dataset формат, можно найти информацию о модуле в DataInfo поле объекта timeseries.

Примечание

Поддержка осциллографа модулей сигнала только для Dataset логгирование формата а не для наследия, регистрирующего форматы ArrayСтруктура, и Structure With Time.

  1. Из панели инструментов окна Scope выберите Configuration Properties button.

  2. В Окне свойств Настройки выберите вкладку Logging.

  3. Установите флажок Log data to workspace. В текстовом поле введите имя переменной для сохранения данных моделирования. Например, введите ScopeData.

  4. Из панели инструментов окна Scope выберите кнопку Run.

  5. В Командном окне войти

    ScopeData.getElement(1).Values.DataInfo
    Package: tsdata
Common Properties:
             Units: m/s (Simulink.SimulationData.Unit)
     Interpolation: linear (tsdata.interpolation)

Соедините сигналы с различными модулями к осциллографу

Когда существует несколько портов на осциллографе, Simulink® гарантирует, что каждый порт получает данные только с одним модулем. При попытке объединить сигналы с различными модулями (например, при помощи блока Bus Creator), Simulink возвращает ошибку.

Осциллографы показывают модули в зависимости от количества портов и отображений:

  • Номер портов, равных количеству отображений — Один порт, присвоен одному отображению с модулями для сигнала порта, показанного на y - подпись по осям.

  • Больше, чем количество отображений — Один порт присвоен одному отображению с последним отображением, присвоенным остающиеся сигналы. Различные модули показывают на последнем y - подпись по осям как список, разделенный запятыми.

Выберите Number of Displays и Layout

  1. Из окна Scope выберите Configuration Properties button.

  2. В диалоговом окне Configuration Properties выберите вкладку Main, и затем нажмите кнопку Layout.

  3. Выберите количество отображений и размещения, которое вы хотите.

    Можно выбрать больше чем четыре отображения подряд или столбец. Щелкните в размещении, и затем перетащите свой указатель мыши, чтобы расширить размещение максимум до 16 строк на 16 столбцов.

  4. Щелкните, чтобы применить выбранное размещение к окну Scope.

Прикрепление и окно Undock Scope на рабочий стол MATLAB

  1. В правом угле окна Scope кликните по кнопке Dock Scope.

    Окно Scope помещается выше Командного окна в рабочем столе MATLAB®.

  2. Нажмите кнопку Show Scope Actions, и затем нажмите Undock Scope.
