loopview

Графически анализируйте результаты настройки системы управления с помощью slTuner интерфейс

свернуть все на странице

Синтаксис

loopview(st,controls,measurements)
loopview(st,info)

Описание

пример

loopview(st,controls,measurements) характеристики графиков системы управления описаны slTuner интерфейс st. Используйте loopview чтобы анализировать производительность настроенной системы управления, вы получаете использование looptune.

loopview графики:

  • Усиления частотной характеристики разомкнутого цикла измеряются во входных параметрах объекта (controls аналитические точки) и на объекте выходные параметры (measurements аналитические точки)

  • (Самое большое) усиление чувствительности и дополнительной чувствительности функционирует при вводах или выводах объекта

пример

loopview(st,info) использует info структура возвращена looptune и также строит цель и настроенные значения настраивающихся ограничений, наложенных на систему. Используйте этот синтаксис, чтобы помочь в поиске и устранении неисправностей при настройке сбоев, чтобы удовлетворить все требования.

Дополнительные графики с этим синтаксисом включают:

  • Нормированные многоконтурные дисковые поля при вводах и выводах объекта. Для получения дополнительной информации о дисковых полях, смотрите, что Анализ Устойчивости Использует Дисковые Поля (Robust Control Toolbox).

  • Цель по сравнению с достигнутым ответом для любой дополнительной настраивающей цели вы использовали с looptune.

Примеры

свернуть все

Открыть скрипт

Настройте модель Simulink®, rct_engine_speed, достигнуть заданного времени урегулирования. Используйте loopview графически анализировать настраивающиеся результаты.

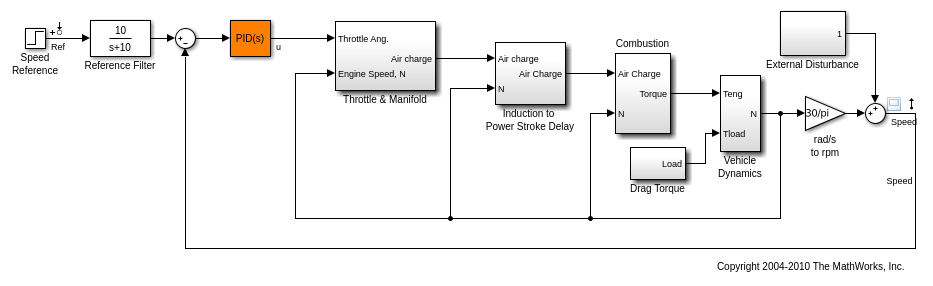

Откройте модель.

mdl = 'rct_engine_speed';
open_system(mdl);

Создайте slTuner интерфейс для модели и задает блок PID Controller, который будет настроен.

st0 = slTuner(mdl,'PID Controller');

Задайте требование, чтобы достигнуть 2-секундного времени урегулирования для Speed предупредите при отслеживании ссылочного сигнала.

req = TuningGoal.Tracking('Ref','Speed',2);

Настройте блок PID Controller.

addPoint(st0,'u')

control = 'u';
measurement = 'Speed';

wc = 1;

[st1,gam,info] = looptune(st0,control,measurement,wc);

Final: Peak gain = 0.979, Iterations = 4
Achieved target gain value TargetGain=1.

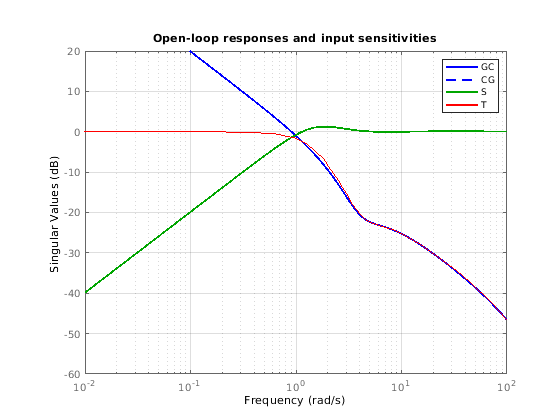

Просмотрите ответ модели для настроенных значений блока.

loopview(st1,control,measurement);

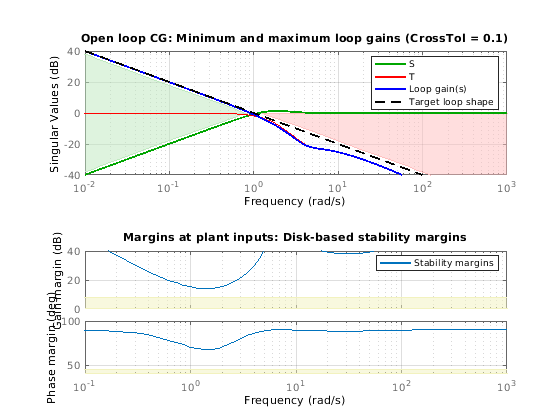

Сравните производительность настроенного блока против настраивающихся целей.

figure
loopview(st1,info);

Входные параметры

свернуть все

Интерфейс для настройки систем управления смоделирован в Simulink в виде slTuner интерфейс.

Controller имя выхода в виде одного из следующего:

  • Вектор символов — Имя аналитической точки st.

    Можно задать полное имя или любой фрагмент имени, которое однозначно определяет аналитическую точку среди других аналитических точек st.

    Например, 'u'.

  • Массив ячеек из символьных векторов Несколько аналитических имен точки.

    Например, {'u','y'}.

Имя сигнала измерения в виде одного из следующего:

  • Вектор символов — Имя аналитической точки st.

    Можно задать полное имя или любой фрагмент имени, которое однозначно определяет аналитическую точку среди других аналитических точек st.

    Например, 'u'.

  • Массив ячеек вектора символов — Несколько аналитических имен точки.

    Например, {'u','y'}.

Подробная информация о каждой оптимизации, запущенной в виде структуры, возвращенной looptune.

Альтернативная функциональность

Для анализа моделей Control System Toolbox™, настроенных с looptune, используйте loopview.

Смотрите также

| |

Темы

Введенный в R2014a
