Если вы интегрируете проекты Vision HDL Toolbox с алгоритмами, которые используют различный интерфейс, вы, возможно, должны создать структуру вручную или управлять управляющими сигналами за пределами структуры.
Создайте pixelcontrol
структура путем передачи пяти значений управляющего сигнала pixelcontrolstruct

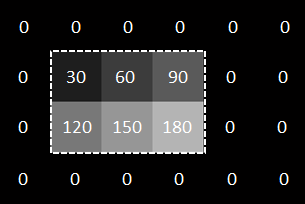

функция. Аргументы функции должны быть скалярными значениями. Эти управляющие сигналы могут прибыть из камеры или другого источника ввода видео. Векторы управляющего сигнала в этом примере описывают простое 2 3 пиксельное тестовое изображение, окруженное путем дополнения пикселей.
Каждый элемент ctrlIn
структура, содержащая эти пять управляющих сигналов.
ans = struct with fields:
hStart: 1
hEnd: 1
vStart: 0
vEnd: 0
valid: 1
Можно затем передать эту структуру Системному объекту Vision HDL Toolbox. Этот пример использует объект LookupTable инвертировать каждый пиксель.
Примечание: Этот объектный синтаксис запускается только в R2016b или позже. Если вы используете более ранний релиз, заменяете каждый вызов объекта с эквивалентным step
синтаксис. Например, замените myObject(x)
с step(myObject,x)
.
Если необходимо использовать управляющие сигналы непосредственно в нисходящих алгоритмах, можно сгладить каждую структуру в пять logical
значения управляющего сигнала путем вызова pixelcontrolsignals
функция.
Каждый сигнал элемента управления выводом является вектором логических значений, которые соответствуют pixelOut
вектор.
ans = 1x24 logical array
0 0 0 0 0 0 0 0 0 1 1 1 0 0 0 1 1 1 0 0 0 0 0 0
