wlanLSTF

Сгенерируйте форму волны L-STF

Синтаксис

Описание

пример

y = wlanLSTF(cfg) генерирует L-STF [] 1форма волны временного интервала с помощью заданного объекта настройки.

Примеры

свернуть все

Сгенерируйте форму волны L-STF для одной антенны на 40 МГц пакет VHT.

Создайте объект настройки VHT. Используйте этот объект сгенерировать форму волны L-STF.

cfgVHT = wlanVHTConfig('ChannelBandwidth','CBW40');
y = wlanLSTF(cfgVHT);
size(y)
ans = 1×2

   320     1

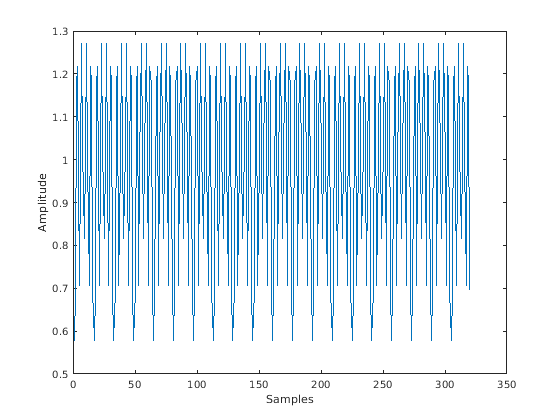

plot(abs(y))
xlabel('Samples')
ylabel('Amplitude')

Форма волны выхода L-STF содержит 320 выборок для пропускной способности канала на 40 МГц.

Входные параметры

свернуть все

Настройка формата в виде wlanVHTConfig, wlanHTConfig, или wlanNonHTConfig объект.

Пример: wlanVHTConfig

Выходные аргументы

свернуть все

(L-STF) форма волны временного интервала, возвращенная как матрица S-by-NT N. N S является количеством выборок временного интервала, и N T является количеством антенн передачи.

N S пропорционален пропускной способности канала. Форма волны временного интервала состоит из двух символов.

ChannelBandwidthN S
'CBW5', 'CBW10', 'CBW20'160
'CBW40'320
'CBW80'640
'CBW160'1280

Типы данных: double
Поддержка комплексного числа: Да

Больше о

свернуть все

L-STF

Устаревшее короткое учебное поле (L-STF) является первым полем 802.11™ устаревшая преамбула PLCP OFDM. L-STF является компонентом VHT, HT и non-HT PPDUs.

Длительность L-STF меняется в зависимости от пропускной способности канала.

Пропускная способность канала (МГц)Частотный интервал поднесущей, Δ F (kHz)Период быстрого преобразования Фурье (FFT) (БПФ T  = 1 / Δ F)Длительность L-STF (T, КОРОТКИЙ = 10 × БПФ T  / 4)
20, 40, 80, и 160312.53.2 μs8 μs
10156.256.4 μs16 μs
578.12512.8 μs32 μs

Поскольку последовательность имеет хорошие свойства корреляции, она используется в обнаружении запуска из пакета в крупной коррекции частоты, и для установки AGC. Последовательность использует 12 из 52 поднесущих, которые доступны на сегмент пропускной способности канала на 20 МГц. Для 5 МГц, 10 МГц, и пропускная способность на 20 МГц, количество сегментов пропускной способности канала равняется 1.

Алгоритмы

L-STF является двумя символами OFDM долго и является первым полем в пакетной структуре для VHT, HT и non-HT OFDM форматы. Для получения дополнительной информации алгоритма обратитесь к Станд. IEEE 802.11ac™-2013 [1], Раздел 22.3.8.2.2.

Ссылки

[1] Станд. IEEE 802.11ac™-2013 Стандарт IEEE для Информационных технологий — Телекоммуникаций и обмена информацией между системами — Локальными сетями и городскими компьютерными сетями — Конкретными требованиями — Часть 11: Беспроводное Среднее управление доступом (MAC) LAN и Физический уровень (PHY) Технические требования — Поправка 4: Улучшения для Очень Высокой Пропускной способности для Операции в Полосах ниже 6 ГГц.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью MATLAB® Coder™.

Смотрите также

| | |

Введенный в R2015b


[1]  IEEE® Std 802.11-2012 Adapted и переизданный с разрешением от IEEE. Авторское право IEEE 2012. Все права защищены.
